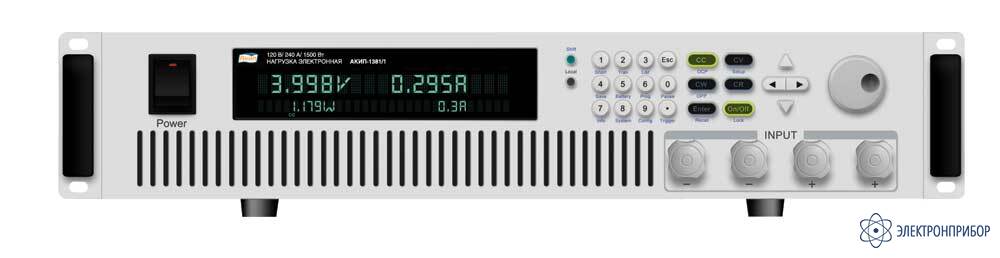

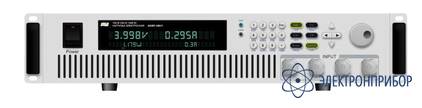

АКИП-1381 — нагрузка электронная программируемая

Код товара: 39382
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      73142-18 до 16.11.2029

    • Производитель

      АКИП

    Сертификаты

    Особенности нагрузок электронных программируемых АКИП-1381:

    • Входные параметры: постоянное напряжение до 500 В, ток до 240 А, мощность до 3000 Вт;
    • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим;
    • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
    • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
    • Функции тестирования батарей и имитации короткого замыкания;
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Яркий контрастный вакуумно-флуоресцентный дисплей;
    • 4-х проводная схема подключения;
    • Удаленное управление запуском;
    • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
    • Интеллектуальная система охлаждения;
    • Интерфейс (опции): кабель-переход RS-232, USB, RS-485.
  • Технические характеристики нагрузки электронной программируемой АКИП-1381:

    Параметры Значение
    АКИП-1381 АКИП-1381/1 АКИП-1381/2
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке (максимальное) 500 В 120 В
    Ток в нагрузке 60 А 240 А
    Мощность 1500 Вт 3000 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ (CV)
    Диапазон установки 0 ...18 В; 0, 1 ...120/ 150 В
    Погрешность установки ±(0,0005 х Uуст + 0, 0002 х UПРЕД ) в диапазоне 0,1...18 В;
    ±(0,0005 х Uуст + 0,00025 х UПРЕД ) в диапазоне 0,1 ...120/ 150 В
    Дискретность установки 1 / 10 мВ
    РЕЖИМ ПОСТОЯННОГО ТОКА (СС)
    Диапазоны установки 0...6/ 60 А 0...24/ 240 А
    Погрешность установки ±(0,0005 % х Iуст + 0,0005% х IПРЕД) ±(0,001 % х Iуст + 0,001% х IПРЕД)
    Дискретность установки 1 / 10 мА
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ (CR)
    Диапазоны установки 0,05 ...10 Ом / 10 Ом...7,5 кОм
    Погрешность установки ±(0,0002 х Rуст + 0,08 См) в диапазоне 0,05 ... 10 Ом;
    ±(0,0002 х Rуст + 0,0008 См) в диапазоне 10...7,5 кОм
    Дискретность установки 16 бит
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ (CP)
    Диапазоны установки 0 ...1500 Вт 0...3000 Вт
    Погрешность установки ±(0,002 х Pуст + 0,002 х PПРЕД)
    Дискретность установки 1/ 10 мВт
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 100 мкс...3600 с 120 мкс...3600 с
    Дискретность установки 1 мкс
    Диапазон скорости нарастания силы тока 0,001...0,8 А/мкс 0,001...3,2 А/мкс 0,001...2,8 А/мкс
    РЕЖИМ ТЕСТИРОВАНИЯ АККУМУЛЯТОРНЫХ БАТАРЕЙ
    Входное напряжение 0,1 ...120/ 500 В (в зависимости от модели)
    Максимальная емкость батареи 999 ,999 А*ч
    Разрешение 10 мА
    Время теста 1...99999 с
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон (разрешение) 0... 50 В (0,1 мВ) ;
    0...500 В (1 мВ)
    0... 18 В (0,1 мВ);
    0...120 В (1 мВ)
    Погрешность измерения ±(0,00025 * UИЗМ + 0,00025 * UПРЕД)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон (разрешение) 0 ...6 А (0,1 мА)/ 0...60 А (1 мА) 0 ...24 А (0,1 мА)/ 0...240 А (1 мА)
    Погрешность измерения ± (0,0005 х IИЗМ + 0,0005 х IПРЕД) ± (0,0005 х IИЗМ + 0,0005 х IПРЕД)
    ИЗМЕРЕНИЕ МОЩНОСТИ
    Диапазон (разрешение) 0 ...1500 Вт (10 мВт) 0...3000 Вт (10 мВт)
    Погрешность измерения ± (0,002 х PИЗМ + 0,002 х PПРЕД)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 110/ 220 В, 50 Гц
    Габаритные размеры 436 х 88 х 464 мм (2U) 43 7 х 176 х 464 мм (4U)
    Масса 26,5 кг 42 кг
    Опции Интерфейсный кабель-переход RS-232 (IT-E121), USB (IT-E122), RS-485 (IT-E123) для подключения к ПК; панель для монтажа в 19“ стойку (IT-E151)
  • Комплект поставки АКИП-1381

    Наименование Количество
    1 Нагрузка электронная программируемая АКИП-1381 1
    2 Руководство по эксплуатации 1
