АКИП-1374/1, АКИП 1374 1, АКИП13741

Нагрузки электронные, реостаты

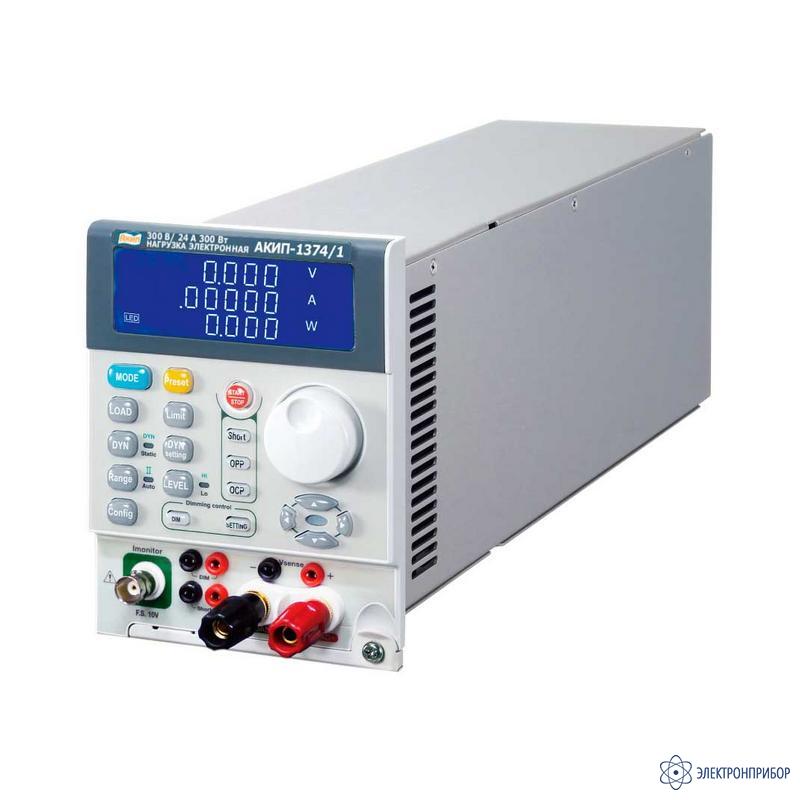

АКИП-1374/1 — модульная электронная нагрузка постоянного тока

Код товара: 39503
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности модульной электронной нагрузки постоянного тока АКИП-1374/1:

    • Входные параметры нагрузки: пост. напряжение до 300 В, ток до 24 А, мощность до 300Вт;
    • 6 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки, LED режим (тест устройств питания с/д);
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
    • 4-х проводная схема подключения;
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
    • Внутренняя память 150 ячеек (профили состояний);
    • Мощность шасси 300 Вт (3302F), 600 Вт (3305F), 1200 Вт (3300F);
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен).
  • Технические характеристики модульной электронной нагрузки постоянного тока АКИП-1374/1:

    Параметр АКИП-1374/1 АКИП-1374/2 АКИП-1374/3 АКИП-1374/4
    Входные параметры
    Напряжение на нагрузке 0...300 В 0...500 В 0...500 В 0...500 В
    Ток в нагрузке 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А 0...1,5 А 0...6 А
    Потребляемая мощность 300 Вт 300 Вт 300 Вт 150 Вт на канал
    Число каналов 1 1 1 2
    Минимальный UBX 3 В (при 2 4 А) 6 В ( при 1 2 А) 6 В (при 2 4 А) 4 В (при 6 А)
    Режим стабилизации напряжения
    Пределы установки 30 В/150 В/ 300 В 60 B/300 В/500 В 30 В/150 В/300 В 30 В/150 В/300 В
    Погрешность установки ± (0, 05 %* U уст + 0, 05 %* U пред )
    Дискретность установки 0,5 мВ/2,5 мВ/5 мВ 1 мВ/5 мВ/10 мВ 1 мВ/5 мВ/10 мВ 1 мВ/5 мВ/10 мВ
    Режим стабилизации электрического напряжения
    Диапазон установки 0,125 Ом...1,5 кОм (150 В) 0,25 Ом...3 кОм (300 В) 0,5 Ом...1,5 кОм (300 В) 1 Ом...3 кОм (500 В) 0,25 Ом...3 кОм (300 В) 0,5 Ом...6 кОм (500 В) 1 Ом...3 кОм (300 В) 2 Ом...6 кОм (500 В)
    Погрешность установки ± (0,2%*R уст + 0, 2 %*R конечн )
    Дискретность установки 133,333 мкСм 66,666 мкСм 33,333 мкСм 16,666 мкСм 66,666 мкСм 33,333 мОм 16,666 мкСм 8,333 мкСм
    Режим стабилизации силы тока. Статический режим.
    Диапазон установки 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А 0...1,5 А 0...6 А
    Погрешность установки ±(0, 1 %* I уст +0, 1 %* I конечн )
    Дискретность установки 0,1 мА 0,4 мА 0,05 мА 0,2 мА 0,1 мА 0,4 мА 0,025 мА 0,1 мА
    Режим стабилизации силы тока. Динамический режим.
    Диапазон периода переключения нагрузки 0,05 ...9,999 / 99,99 / 999,9 / 9999 мс -
    Дискретность установки 0,001 / 0,01 / 0,1 / 1 мс -
    Погрешность 1 мкс / 10 мкс / 100 мкс / 1 мс + 50 ppm -
    Диапазон скорости изменения силы тока 4,8 - 300 мА/мкс 19,2 - 1200 мА/мкс 2,4 - 150 мА/мкс 9,6 - 600 мА/мкс 4,8 - 300 мА/мкс 19,2 - 1200 мА/мкс -
    Диапазон скорости изменения силы тока 1,2 мА/мкс 4,8 мА/мкс 0,6 мА/мкс 2,4 мА/мкс 1,2 мА/мкс 4,8 мА/мкс -
    Минимальное время установки 20 мкс
    Диапазон установки тока 0...6 А 0...24 А 0...3 А 0...12 А 0...6 А 0...24 А -
    Разрешение 0,1 мА 0,4 мА 0,05 мА 0,2 мА 0,1 мА 0,4 мА -
    Погрешность ±(0,1 %* I уст +0,1 %* I конечн )
    Режим стабилизации электрической мощности
    Диапазон установки 0...300 Вт 0...300 Вт 0...300 Вт -
    Погрешность ± (0,5 %* Р уст + 0,5 %* Р конечн )
    Дискретность установки 0,005 Вт 0,005 Вт 0,005 Вт -
    Режим LED
    Предел напряжения Vo 30 В / 150 В / 300 В 60 В / 300 В / 500 В 60 В / 300 В / 500 В 60 В / 300 В / 500 В
    Диапазон сопротивления Rd 0,125...125 Ом @
    Vo – Vd = 0...3 В
    1,25... 1,25 к Ом @
    Vo – Vd = 3...30 В
    0,625 ...625 Ом @
    Vo – Vd = 0...15 В
    6,25 ... 6,25 к Ом @
    Vo – Vd = 15...150 В
    1,25... 1,25 кОм @
    Vo – Vd = 0...30 В
    12 ,5... 12,5 Ом @
    Vo – Vd = 30...300 В
    0,5...100 Ом @
    Vo – Vd = 0...6 В
    5...1 кОм @
    Vo – Vd = 6...6 0 В
    2 ,5... 500 Ом @
    Vo – Vd = 0...30 В
    25...5 кОм @
    Vo – Vd = 30...300 В
    5...1 кОм @
    Vo – Vd = 0...60 В
    50...10 кОм @
    Vo – Vd = 60...500 В
    0,25...125 Ом @
    Vo – Vd = 0...6 В
    2,5 ... 1,25 кОм @
    Vo – Vd = 6...60 В
    1,25...625 Ом @
    Vo – Vd = 0...30 В
    12,5...6,25 кОм @
    Vo – Vd = 30...300 В
    2,5...1,25 кОм @
    Vo – Vd = 0...6 0 В
    2 5...12,5 кОм @
    Vo – Vd = 60...500 В
    1...200 Ом @
    Vo – Vd = 0...6 В
    10...2 кОм @
    Vo – Vd = 6...60 В
    5...1 кОм @
    Vo – Vd = 0...30 В
    50 ... 10 к Ом @
    Vo – Vd = 30...300 В
    10...2 кОм @
    Vo – Vd = 0...60 В
    100...20 кОм @
    Vo – Vd = 60...500 В
    Разрешение 16 бит
    Погрешность установки Vd/Rd Vd : ± (0,05% от уст + 0,1 % от пред), Rd : ± (0,05% от уст + 0,1 % от диап)
    Измерение мощности
    Предел измерений 300 Вт 300 Вт 300 Вт 150 Вт
    Погрешность измерения ±(0, 1 %* P изм + 0,1 %* P пред )
    Управление затуханием (Иммитация диммера)
    Диапазон (разрешение) 0...12 В (0,048 В)
    Погрешность установки ± (1 %* U уст + 1 %* U конечн )
    Диапазон частот (Разрешение ) 0...1 кГц (10 Гц)
    Скважность (Разрешение) 1 % ... 99% (1%)
    Общие данные
    Выход сигнала КЗ 12 В/ 100 мА (макс.)
    Интерфейс шасси (Опции ) : RS 232 , LAN , GPIB * , USB ( только взамен )
    Габаритные размеры Модуль - 108 x 143 x 405 мм
    Шасси - 3300 F - 440 х 177 х 445 мм, 3305 F - 269 х 177 х 452 мм, 3302 F - 160 х 177 х 452 мм
    Масса Модуль - 3,5 кг
    Шасси - 3300 F - 9,3 кг; 3305 F – 7,5 кг ; 3302 F – 5,5 кг
  • Комплект поставки АКИП-1374/1

    Наименование Количество
    1 Модульная электронная нагрузка постоянного тока АКИП-1374/1 1
