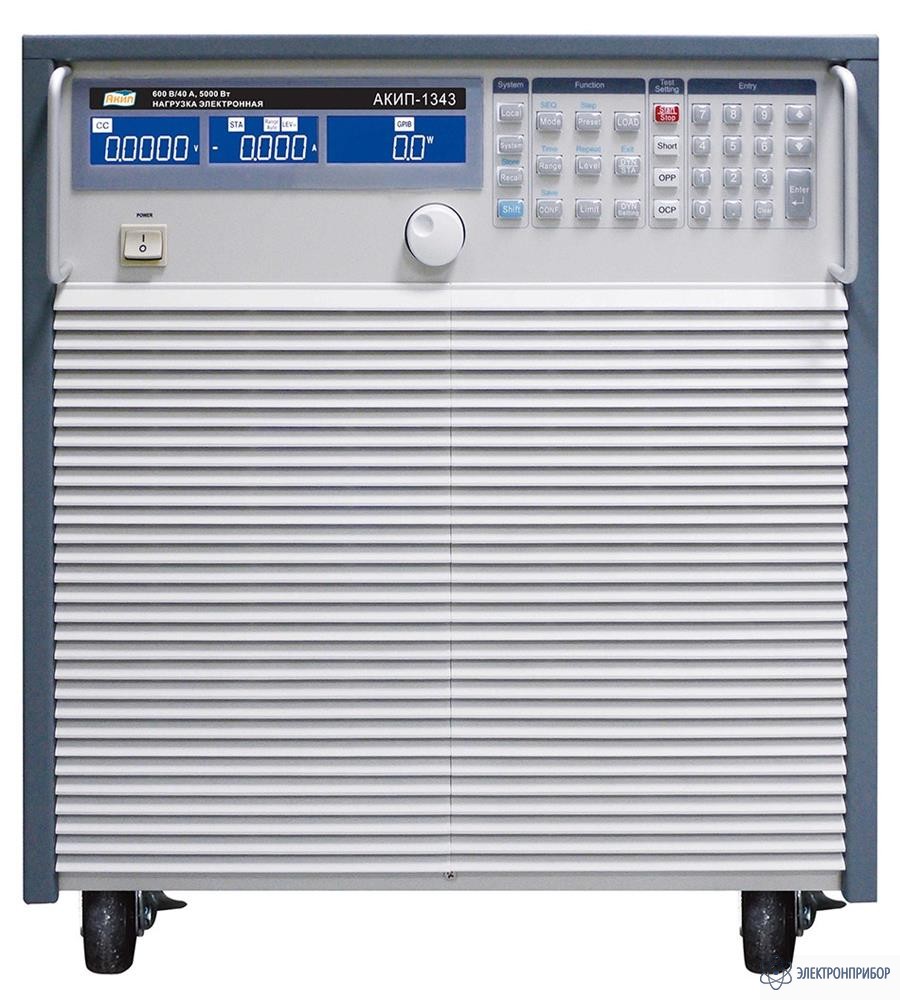

АКИП-1343 — программируемая электронная нагрузка постоянного тока

Код товара: 31540
  • 57756-14

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      57756-14

    • Производитель

      АКИП

    Преимущества программируемой электронной нагрузки постоянного тока АКИП-1343

    Программируемая электронная нагрузка постоянного тока АКИП-1343 обладает высокими техническими характеристиками (широкий диапазон скорости нарастания от 50 мкс до 10 с, высокое разрешение установки параметров и точность их измерения), что позволяет выполнять поверку мощных (высоковольтных или многоамперных) источников до 5 кВт с использованием высокоэффективного скоростного моделирования реальных процессов.

    С применением АКИП-1343 стало возможно одним типом оборудования выполнить полный цикл тестирования современных источников питания. АКИП-1343 позволет организовать адекватные измерительные схемы для метрологической аттестации источников питания других типов в указанном диапазоне мощности.

    Технические возможности нагрузки АКИП-1343 характеризуются значением минимального входного напряжения при максимальном токе. Так для модели АКИП-1343 этот порог составляет 5 В (при 40 А). Точностные характеристики встроенного вольтметра и амперметра нагрузок характеризуются значением погрешности измерения в основном диапазоне для напряжения и тока (±0,025%*Uизм и ±0,1%*Iизм. соответственно).

    Особенности новинок: большой ЖК-индикатор (5 разрядов) для одновременного отображения тока, напряжения, мощности (V/ A/ W).

    Дискретная установка входных параметров нагрузки АКИП-1343 осуществляется непосредственным набором значения на клавиатуре управляющего блока или в пошаговом режиме перестройки. Нагрузка АКИП-1343 имеет возможность подключения к объекту тестирования по 4-х проводной схеме.

    Надежная работа нагрузки АКИП-1343 обеспечивается наличием требуемых режимов безопасности: защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP). Внутренняя память 150 ячеек (профили состояний) для формирования последовательности шагов тестирования.

    Диапазоны переключения нагрузки АКИП-1343 для динамического теста в режиме постоянного тока (DYNAMIC CC) составляют: 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс. Дискретность установки времени периода 0,001мс/ 0,01 мс/ 0,1 мс/ 1 мс.

    Нагрузка АКИП-1343 поддерживает возможность установки одного и 4-х опциональных интерфейсов RS-232, USB, GPIB, LAN (1 слот для установки – на выбор). Это обеспечивает гибкие возможности по интеграции нагрузки АКИП-1343 в измерительные системы с применением требуемого стыка ввода/вывода информации при дистанционном управлении или программировании. Потребляемая мощность нагрузки 600 Вт. Масса: 70 кг – АКИП-1343.

    Особенности программируемой электронной нагрузки постоянного тока АКИП-1343

    • Входные параметры нагрузки: мощность до 5 кВт, постоянное напряжение до 600 В, ток до 40 А
    • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с)
    • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V / A / W - 5 разрядов)
    • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
    • 4-х проводная схема подключения
    • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
    • Внутренняя память 150 ячеек (профили состояний)
    • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

  • Технические харакетристики программируемой электронной нагрузки постоянного тока АКИП-1343

    Параметр Значение
    Входные параметры
    Напряжение на нагрузке 600 В
    Ток в нагрузке 4 А 40 А
    Потребляемая мощность 5.000 Вт
    Мин. Uвх 5 В (при 40 А)
    Режим постоянного напряжения (CV)
    Диапазон установки 0…60 В 0…600 В
    Погрешность установки ±(0,05%*Uуст+0,05%*Uконечн)
    Дискретность установки 1 мВ 10 мВ
    Режим постоянного сопротивления (CR)
    Диапазон установки 0,15 Ом – 15 Ом 15 Ом – 18000 Ом
    Погрешность установки ±(0,2%*Rуст+0,2%*Rконечн)
    Дискретность установки 0,25 мОм 1,11 мСм
    Режим постоянного тока, статический режим (СС)
    Диапазон установки 0…4 А 0…40 А
    Погрешность установки ±(0,1%*Iуст+0,2%*I конечн)
    Дискретность установки 0,534 / 5,34 мА 0,8/ 8 мА 1,067 / 10,67 мА 1,334/ 13,34 мА 1,6/ 16 мА
    Режим постоянной мощности (СР)
    Диапазон установки 500 Вт 5000 Вт
    Погрешн. установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки r 83,34 мВт
    Режим постоянного тока, динамический режим (Dynamic CC)
    Диапазон периода переключения нагрузки 50 мкс - 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
    Дискретность установки 0,001/ 0,01/ 0,1/ 1 мс
    Диапазон скорости (изменения силы тока) 3,2 мА - 200 А/мкc 32 мА – 2000 мА/мкс
    Разрешение 0,8 мА/мкс 8 мА/мкс
    Погрешность ± (0,005%*Уст.знач. + ед.мл.разр.)
    Мин. время нарастания 20 мкс
    Измерение напряжения
    Диапазон 0…60 В 60…600 В
    Разрешение 0,001 В 0,01 В
    Погрешность измерения ±(0,025%*Uизм+0,025%*Uконечн)
    Измерение тока
    Диапазон 0…4 А 0…40 А
    Разрешение 0,067 мА 0,67 мА
    Погрешность измерения ±(0,1%*Iизм+0,1%*Iконечн)
    Измерение мощности
    Диапазон 0…600 Вт 5 кВт
    Разрешение 0,1 Вт 1 Вт
    Погрешность измерения ±(0,125%*Pизм+0,125%*Pконечн)
    Общие данные
    Потребл. мощность 600 Вт
    Интерфейс шасси опционально: RS-232, USB, GPIB, LAN (1 слот для установки)
    Габаритные размеры 534 x 440 x 764 мм
    Масса 70 кг
    Состав нагрузки 3 блока

  • Комплект поставки АКИП-1343

    Наименование Количество
    Программируемая электронная нагрузка постоянного тока АКИП-1343 1
    Руководство по эксплуатации 1
