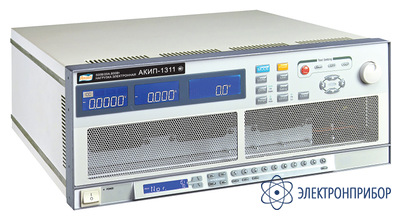

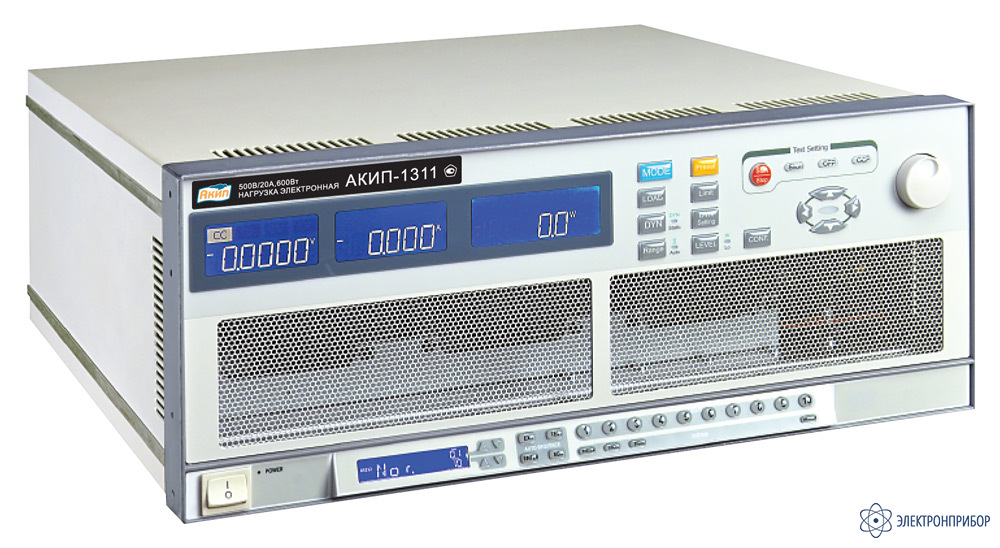

АКИП-1311 — программируемая электронная нагрузка постоянного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      40237-08

    • Производитель

      АКИП

    Назначение нагрузки электронной программируемой модульной АКИП-1311:

    Нагрузка электронная программируемая АКИП-1311: Режимы работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление; Характер нагрузки: статическая, динамическая; Входные параметры нагрузки: Постоянное напряжение до 500 В, Ток до 20 А, Мощность до 600 Вт; Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме); Динамический режим работы (50 мкс … 10 с); Установка ограничения по мощности; Одновременное отображение тока, напряжения, мощности (4,5 разряда); 4-х проводная схема подключения; Интерфейс RS-232, КОП; Масса 15,2 кг.

  • Технические характеристики нагрузки электронной программируемой модульной АКИП-1311:

    Параметр Значения
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 500 В
    Ток в нагрузке 20 А
    Потребляемая мощность 600 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон установки 0...500 В
    Погрешность установки ±(0,25%*Uуст+0,25%*Uконечн)
    Дискретность установки 0,1333 В
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    Диапазон установки 0,334...25 Ом - 18,75 кОм
    Погрешность установки ±(0,5%*Rуст+0,5%*Rконечн)
    Дискретность установки 6,667 мОм
    РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки 0...2 / 20 А
    Погрешность установки ±(0,5%*Iуст+0,5%*Iконечн)
    Дискретность установки 0,5 / 5 мА
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс...10 с
    Дискретность установки 10 мкс/ 1 мс
    Диапазон скорости (изменения силы тока) 1,6-0,1 А/мкс (16 мА-1 А/мкс)
    Погрешность ±10% при времени 10 мкс
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
    Диапазон установки 600 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,16 Вт
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон (разрешение) 0…50 В / 500 В - 0,01 / 0,1 В
    Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон (разрешение) 0...2 / 20 А (0,1 мА /1 мА)
    Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
    ОБЩИЕ ДАННЫЕ
    Интерфейс шасси RS-232, КОП
    Габаритные размеры 483 x 177 x 445 мм
    Масса 15,2 кг
  • Комплект поставки АКИП-1311

    Наименование Количество
    1. Нагрузка электронная программируемая АКИП-1311 1
    2. Руководство по эксплуатации 1
