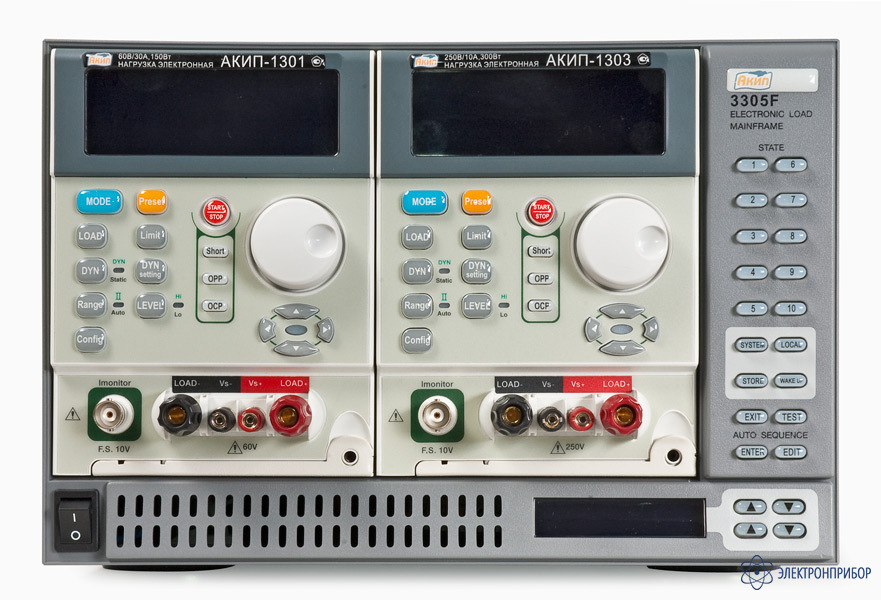

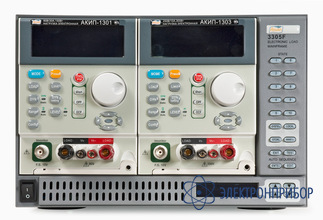

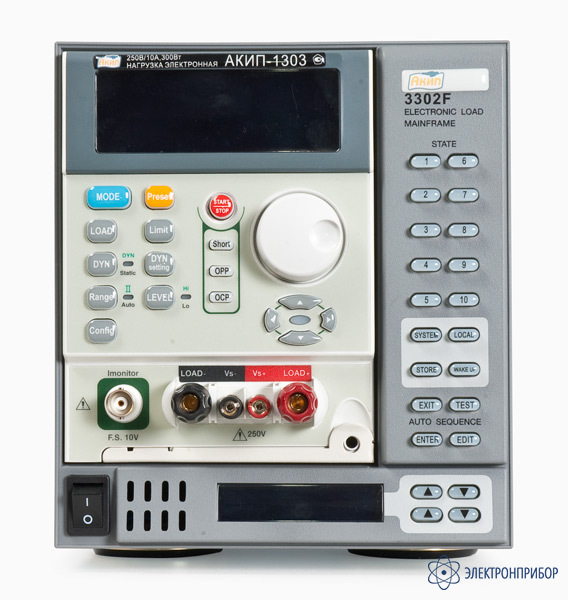

АКИП-1303 — модульная электронная нагрузка постоянного тока

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      38205-08

    • Производитель

      АКИП

    Назначение нагрузки электронной программируемой модульной АКИП-1303:

    Нагрузка электронная программируемая модульная АКИП-1303: Ток до 10 А; Напряжение до 250 В; Мощность до 300 Вт; Интерфейс RS-232, опционально: дистанционное управление по интерфейсу КОП (используется только один адрес); Одновременная индикация I/ U/ P (4,5 разр.); 4-х проводная схема подключения; Режимы работы: Постоянный ток/ Постоянное напряжение и Постоянное сопротивление; Установка ограничения по мощности; Динамический режим работы; Для работы требуется шасси 3300С или 3302С; Масса 3,5 кг.

    Благодаря наличию 2-х базовых шасси 3300С и 3302С имеется возможность набора требуемого сочетания нагрузочной мощности и числа измерительных каналов (установкой от 1 до 4-х сменных модулей).

    Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме).

  • Технические характеристики нагрузки электронной программируемой модульной АКИП-1303:

    Параметр Значения
    ВХОДНЫЕ ПАРАМЕТРЫ
    Напряжение на нагрузке 250 В
    Ток в нагрузке 10 А
    Потребляемая мощность 300 Вт
    РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
    Диапазон установки 0...250 В
    Погрешность установки ±(0,1%*Uуст+0,1%*Uконечн)
    Дискретность установки 0,07 В
    РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
    Диапазон установки (Ом) 1,333...25
    25...18750
    Погрешность установки ±(0,2%*Rуст+0,1%*Rконечн)
    Дискретность установки 6,666 мОм
    РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
    Диапазон установки 0...1 / 100 А
    Погрешность установки ±(0,2%*Iуст+0,2%*Iконечн)
    Дискретность установки 0,27 / 2,7 мА
    РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
    Диапазон периода переключения нагрузки 50 мкс...10 с
    Дискретность установки 10 мкс/ 1 мс
    Диапазон скорости (изменения силы тока) 0,8-50 мА/мкс (8 мА-0,5 А/мкс)
    Погрешность ±5% при времени 10 мкс
    РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ
    Диапазон установки 300 Вт
    Погрешность установки ±(0,5%*Pуст+0,5%*Pконечн)
    Дискретность установки 0,08 Вт
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
    Диапазон (разрешение) 0…30 В / 250 В (0,001 / 0,01В)
    Погрешность измерения ±(0,05%*Uизм+0,05%*Uконечн)
    ИЗМЕРЕНИЕ ТОКА
    Диапазон (разрешение) 0...1,2 / 12 А (0,1 мА /1 мА)
    Погрешность измерения ±(0,2%*Iизм+0,2%*Iконечн)
    ОБЩИЕ ДАННЫЕ
    Интерфейс шасси RS-232 (КОП – опция)
    Габаритные размеры 108 x 143 x 405 мм
    Масса 3,5 кг
  • Комплект поставки АКИП-1303

    Наименование Количество
    1. Нагрузка электронная программируемая модульная АКИП-1303 1
    2. Руководство по эксплуатации 1
