LineCom-3 — коммутатор линий связи

Сохранить в PDF Распечатать
  • Назначение коммутатора линий связи LineCom-3:

    LineCom-3 является вспомогательным, удаленно управляемым устройством, предназначенным для поддержки монтера связи при эксплуатации линейно-кабельных сооружений связи.

    Описание коммутатора линий связи LineCom-3:

    Коммутатор LineCom-3 при устранении линейно-кабельных повреждений, в условиях отсутствия персонала кросса, позволяет выполнять весь комплекс работ одним специалистом. Благодаря функциям, описанным далее, отпадает необходимость в челночных перемещениях монтёра между АТС и местом повреждения, так как теперь монтёр может выбирать необходимые для измерения параметров и поиска места повреждения, схемы коммутации  проводов управляя LineCom-3 по телефону при помощи 2-хзначных кодов. Практическим путём выявлено, что использование коммутатора позволяет сократить расстояние  перемещения монтёра  в 5-7 раз от кросса, шкафа или телефонной коробки до места повреждения кабеля и, как следствие:

    • сокращается в несколько раз время устранения повреждения;
    • повышается качество эксплуатации сети;
    • повышается культура производства.

    Особенности работы коммутатора линий связи LineCom-3:

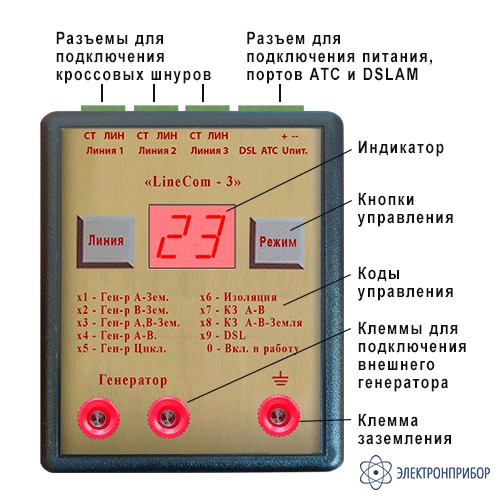

    Коммутатор LineCom-3, имея компактные размеры (25х94х128мм), на время проведения работ приносится монтером с собой и размещается в необслуживаемом кроссе, в распределительном шкафу, телефонной коробке и других местах.  К коммутатору подключаются:

    • Питание от источника постоянного тока в диапазоне +12В…. +36В  (например, аккумуляторная батарея);
    • Два провода от свободного абонентского комплекта АТС, на который будет звонить монтер, чтобы удаленно управлять коммутатором;
    • Два провода от порта DSLAM для диагностики скоростного потенциала линии в случае необходимости.

    Коммутатор LineCom-3 можно одновременно подсоединить к 3-м линиям, с которыми будут производиться работы.

    Подключив коммутатор LineCom-3 монтер уходит на поиск повреждения, в процессе которого может дозвониться с мобильного телефона до «Коммутатора» и, набирая тональным способом двузначные коды, переводить коммутатор LineCom-3 в режимы. При установлении связи с «Коммутатором», встроенный голосовой автоинформатор проговаривает, в каком режиме находится. Чтобы не держать в памяти коды управления, автоинформатор всегда напоминает какие коды доступны в данный момент.

    Коды управления коммутатором линий связи LineCom-3:

    Первая цифра двузначного кода «1», «2» или «3» - это всегда номер одной из трех линий, подключенных к коммутатору LineCom-3, с которой монтер работает в данный момент. Вторая цифра - это номер режима, в который переводится коммутатор.

  • Технические характеристики коммутатора линий связи LineCom-3:

    Коды управления коммутатором LineCom-3
    Вторая цифра Коммутация проводов Для чего необходима соответствующая коммутация проводов Код для 1-й линии
    1 Генератор
    Жила «а» - Земля
    Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным 11
    2 Генератор
    Жила «b» - Земля
    Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным 12
    3 Генератор
    Жила «a» и «b» - Земля
    Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (когда земля на 2-х проводах) 13
    4 Генератор
    Жила «а» - Жила «b»
    Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода) 14
    5 Генератор «Цикл»
    Попеременно:
    Жила «а» - Земля
    Жила «b» - Земля
    Для поиска трассы кабеля индуктивным способом и мест неисправности – контактным (при обрыве одного провода) 15
    6

    Линия на «изоляции». Провода «a» и «b» не подключены

    При измерении сопротивления «изоляции» и ёмкости 16
    7

    Жилы «a» и «b» замкнуты между собой

    При измерении омического сопротивления (шлейф), определения конца линии 17
    8

    Жилы «a» и «b» замкнуты между собой и соединены с землей

    При измерении асимметрии 18
    9 К линии подключен выход с DSLAM Для измерения скоростного потенциала линии если ее планируется использовать для ШПД 19
    0 Линия включена в работу специалист получает сигнал станции Подключить линию в работу. Для возможности с места производства работ получить «готовность» и  иметь возможность выполнять исходящие и входящие звонки 0
    # Автоинформатор Запрос в каком режиме находится коммутатор #
  • Комплект поставки LineCom-3

    Наименование Количество
    1. Коммутатор LineCom-3 1
  • Дополнительная комплектация LineCom-3

    • Цена по запросу
