УПП-1 — приспособление для термитной сварки проводов

Сохранить в PDF Распечатать
  • Назначение УПП-1:

    Приспособление для термитной сварки проводов ПТСП – это устройство для термитной сварки сталеалюминиевых проводов сечением от 10 до 700 кв. мм.

    С помощью приспособления для термитной сварки осуществляют сварку медных и сталеалюминевых проводов в строительстве и ремонте высоковольтных линий электропередач.

    Приспособление для термитной сварки проводов ПТСП бывает двух модификаций – ПТСП-1 (УПП-1) и ПТСП-2:

    • УПП-1 (ПТСП-1) используется для термитной сварки проводов диаметром от 4 до 40 кв. мм;
    • ПТСП-2 применяется в случае сварки проводов сечением от 40 до 700 кв. мм (согласно ГОСТ 839-80).

    Описание УПП-1:

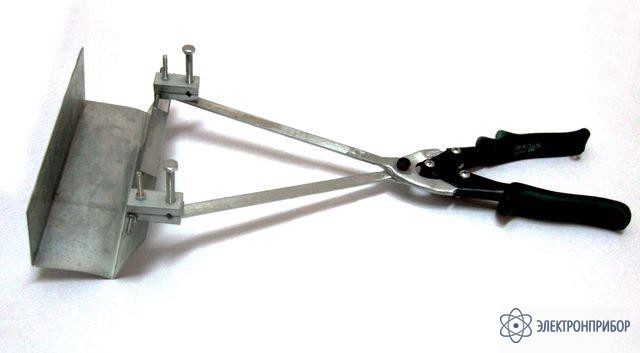

    УПП-1 — упрощенный вариант приспособления для сварки ПТСП-2. УПП-1 представляет собой клещи для сварки с защитным откидным корпусом и зажимным устройством. Сварка осуществляется при помощи сварочных клещей и термитного патрона (либо термошашки). Для этого концы свариваемых проводов заводят в термопатрон и закрепляют при помощи винтов зажимного устройства. Термопатрон поджигают термитной спичкой, а затем в целях безопасности закрывают откидным корпусом. Через пару минут рукоятки сварочных клещей сжимают. После того как место сварки остынет, его очищают, удаляя образовавшийся шлак, а сваренные провода освобождают из сварочных клещей.

    Сварка проводов при помощи приспособления для термитной сварки ПТСП осуществляется только работниками, которые прошли обучение методам термитной сварки и которые способны выполнять ее самостоятельно.

  • Технические характеристики УПП-1:

    Параметр Значения
    Наибольшее сечение свариваемых проводов, мм2 40
    Наименьшее сечение свариваемых проводов, мм2 4
    Наибольший ход подвижных зажимов (суммарный), мм 70
    Габаритные размеры, мм:
    длина 480
    ширина 200
    высота 70
    Масса, не более, кг 0,9
  • Комплект поставки УПП-1

    Наименование Количество
    Приспособление для термитной сварки проводов УПП-1 1
