ПТСП-2 — приспособление для термитной сварки проводов

Сохранить в PDF Распечатать
  • Назначение ПТСП-2:

    Приспособление для термитной сварки проводов ПТСП – это устройство для термитной сварки сталеалюминиевых проводов сечением от 10 до 700 кв. мм.

    С помощью приспособления для термитной сварки осуществляют сварку медных и сталеалюминевых проводов в строительстве и ремонте высоковольтных линий электропередач.

    Приспособление для термитной сварки проводов ПТСП бывает двух модификаций – ПТСП-1 (УПП-1) и ПТСП-2:

    • УПП-1 (ПТСП-1) используется для термитной сварки проводов диаметром от 4 до 40 кв. мм;
    • ПТСП-2 применяется в случае сварки проводов сечением от 40 до 700 кв. мм (согласно ГОСТ 839-80).

    Описание ПТСП-2:

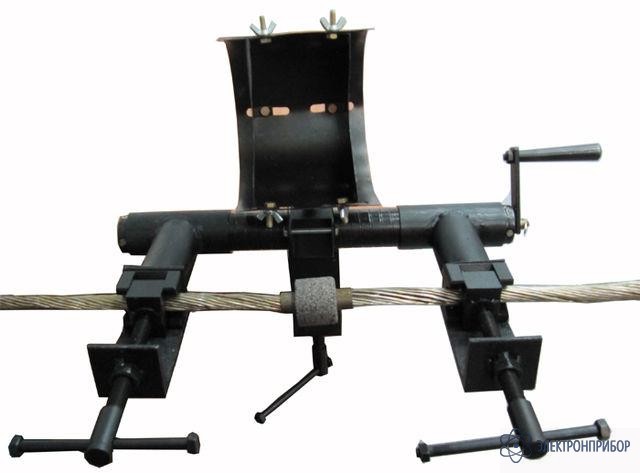

    ПТСП-2 – это две сдвигающиеся струбцины с защитным откидным экраном и специальным пазом, в который устанавливается термитный патрон. Принцип работы ПТСП-2 аналогичен работе ПТСП-1: подготовленные к сварке провода заводятся в термопатрон и фиксируются при помощи специальных зажимов. После этого термпопатрон поджигается, защитный экран опускается, а струбцины при помощи ручного привода сводятся друг с другом. Отличительной особенностью ПТСП-2 от ПТСП-1 является возможность закрепить устройство при помощи поворотной струбцины на опоре высоковольтных линий.

    Сварка проводов при помощи приспособления для термитной сварки ПТСП осуществляется только работниками, которые прошли обучение методам термитной сварки и которые способны выполнять ее самостоятельно.

  • Технические характеристики ПТСП-2:

    Параметр Значения
    Наибольшее сечение свариваемых проводов, мм2 700
    Наименьшее сечение свариваемых проводов, мм2 40
    Наибольший ход подвижных зажимов (суммарный), мм 70
    Габаритные размеры, мм:
    длина 520
    ширина 320
    высота 270
    Масса, не более, кг 12
  • Комплект поставки ПТСП-2

    Наименование Количество
    Приспособление для термитной сварки проводов ПТСП-2 1
