P 6501 R, P6501R, P-6501-R

P-6501R — пассивный пробник

Сохранить в PDF Распечатать
  • Описание пассивного пробника P-6501R:

    • Полоса пропускания делителя 0...500 МГц;
    • Пассивный делитель, коэффициент деления 10:1;
    • Диапазон компенсации ёмкости 8...18 пФ;
    • Автодетектирование делителя осциллографом;
    • Корпус разъёма изолирован;
    • В комплекте: микрозажим (крючок-шприц), доп. соединитель заземления «ножка»;
    • Аксессуары для подключения к цепям и платам с высокой плотностью монтажа (насадка, изолир. колпачки, адаптер);
    • Входное напряжение до 600 В / кат I (до 300 В / кат. II) уменьшаемое с частотой (DC+ peak AC).
  • Технические характеристики пассивного пробника P-6501R:

    Параметр Значение
    Полоса пропускания делителя 0...500 МГц
    Диапазон компенсации ёмкости 8...18 пФ
    Аттенюатор x10
    Время нарастания 0,7 нс
    Вход R 10 МОм
    Вход C 12 Пф
    Максимальное входное напряжение 600
    Длинна 1,2 м

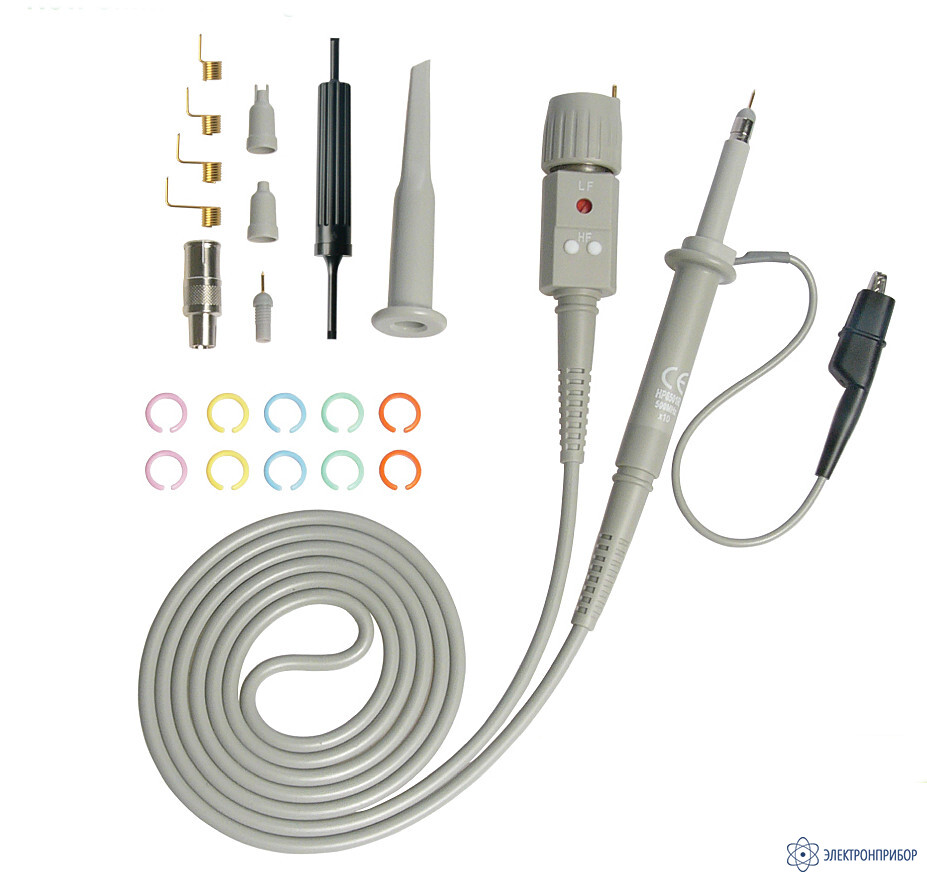

  • Комплект поставки P-6501R

    Наименование Количество
    1 Пассивный пробник P-6501R 1
    2 Микрозажим (крючок-шприц) 1
    3 Дополнительный соединитель заземления «ножка» 1
    4 Насадка для подключения к цепям и платам с высокой плотностью монтажа 1
    5 Комплект изолированных колпачков для подключения к цепям и платам с высокой плотностью монтажа 1
    6 Адаптер для подключения к цепям и платам с высокой плотностью монтажа 1
  • Совместимость с P-6501R

    • Снят с производства

      АОС-2182, осциллограф

      2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с - 2 канала). Макс. память - 2 М. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор.Хранение: 4 осциллограммы. Интерфейс: USB-host, USB-device. Дисплей: 20 см, цветной, TFT, 640 х 480. Логический анализатор (опционально). Вес: 2,2 кг. Размеры: 370 x 180 x 120 мм.

    • Снят с производства

      АОС-2282, осциллограф

      2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с - 2 канала). Макс. память - 2 М. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 4 осциллограммы. Интерфейс: USB-host, USB-device. Дисплей: 20 см, цветной, TFT, 640 х 480. Логический анализатор (опционально). Вес: 2,2 кг. Размеры: 370 x 180 x 120 мм.

    • Снят с производства

      АСК-2064, цифровой осциллограф

      2 канала. Полоса пропускания - 60 МГц. Частота дискретизации - 1 Гвыб/с. Эквивалентная частота дискретизации - 50 Гвыб/с. Память - 4К на канал. Входной импеданс: 1 МОм / 19 пФ. Курсорные измерения. 28 автоизмерений. Матем. функции. БПФ (5 окон). Интерполятор: линейный, Sin(x)/x. Запись/воспроизведение до 1000 кадров. Хранение: 10 осциллограмм и настроек. Интерфейс: USB-host, USB-device. Дисплей: монохромный, STN, 320х240. Отсек для аксессуаров. Вес: 3,6 кг. Размеры: 310x147x269 мм.

    • Снят с производства

      АСК-6022, цифровой осциллограф

      Цифровой осциллограф АСК-6022: Количество каналов - 2 + внешний запуск; Полоса пропускания - 25 МГц; Частота дискретизации -100 Мвыборок/сек; Память - 6К; Вертикальное отклонение - 5 мВ/дел … 5 Вдел; Горизонтальные развертки - 5 нс/дел … 5 с/дел; 5 автоизмерений; Курсорные измерения; Логический анализатор: количество каналов - 16; Полоса пропускания - 33 МГц; Частота сэмплирования -100 Мвыборок/сек; Память - 4 М/канал; Пороговое напряжение - 0…4 В, входной сигнал - 0 .. 5 В; 8" цветной ЖК-дисплей; Габаритные размеры: 350 х 115 х 120 мм; Вес -1 кг.
