HP9100, HP 9100, НР9100, НР 9100

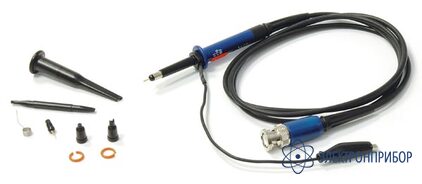

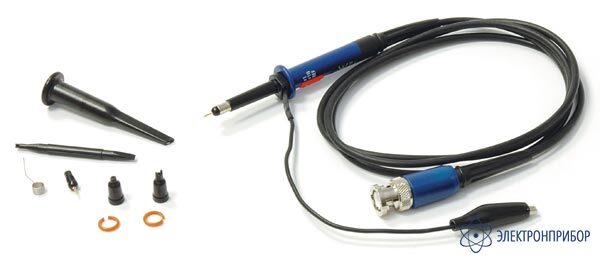

HP-9100 — осциллографический пробник

Сохранить в PDF Распечатать
  • Назначение пробника осциллографического HP-9100:

    Пассивный высокоимпедансный осциллографический пробник HP-9100 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости.

    Щуп осциллографический HP-9100: до 100 МГц, до 600 В. Входное сопротивление 10 МОм/16 пФ. Коэффициент деления 1х1, 1х10. Длина кабеля 1,2 м. Вес 90 г.

    Особенности пробника осциллографического HP-9100:

    • Режим REF.
  • Технические характеристики пробника осциллографического HP-9100:

    Параметр Значения
    Полоса пропускания 100 МГц
    Коэффициент ослабления 1:1 / 1:10
    Входная емкость
    x1
    x10

    47 пФ
    16 пФ
    Входное сопротивление
    x1
    x10

    1 МОм
    10 МОм
    Время нарастания
    x1
    x10

    58 нс
    3,5 нс
    Диапазон компенсации 10 ... 35 пФ
    Максимальное рабочее напряжение 600 В
    Длина кабеля 1,2 м

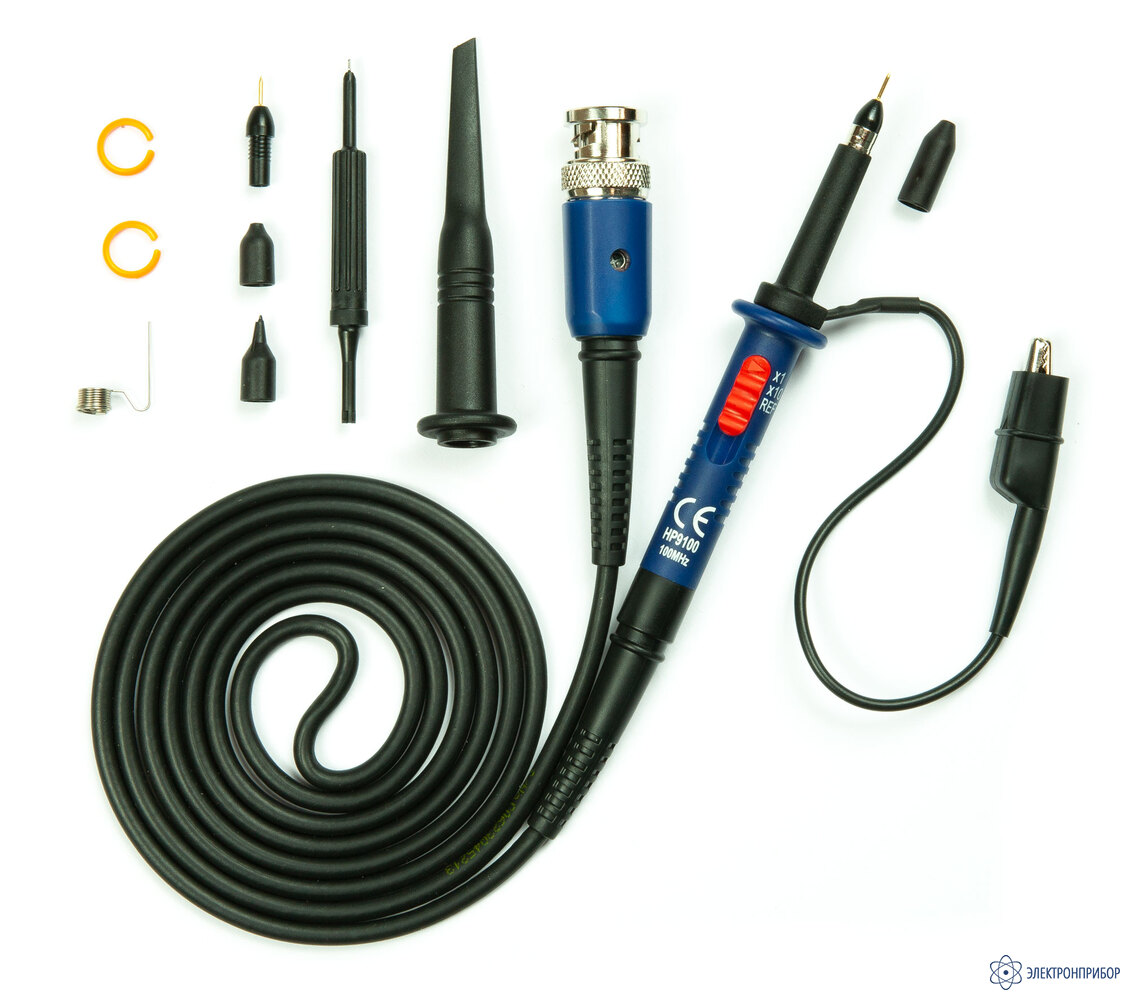

  • Комплект поставки HP-9100

    Наименование Количество
    1. Зажим-индефикатор канала 1
    2. Измерительный наконечник 1
    3. Изолирующий наконечник 1
    4. Наконечник для интегральных схем 1
    5. Отвертка 1
    6. Подпружиненный крючок 1
    7. Подпружиненный наконечник для заземления 1
    8. Провод заземления 1
  • Совместимость с HP-9100

    • 34 810 руб.
      Добавить к заказу
