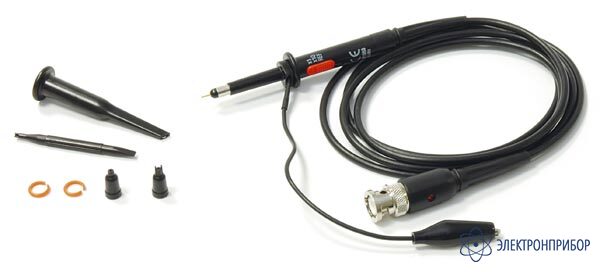

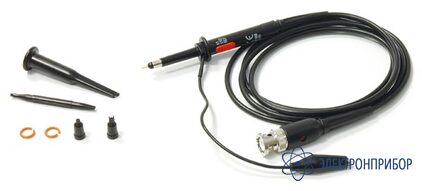

HP-9060 — осциллографический пробник

Сохранить в PDF Распечатать
  • Назначение пробника осциллографического HP-9060:

    Пассивный высокоимпедансный осциллографический пробник HP-9060 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости.

    Щуп осциллографический HP-9060: до 60 МГц, до 600 В. Входное сопротивление 10 МОм/23 пФ. Коэффициент деления 1х1, 1х10. Длина кабеля 1,4 м. Вес 90 г.

    Особенности пробника осциллографического HP-9060:

    • Режим REF.
  • Технические характеристики пробника осциллографического HP-9060:

    Параметр Значения
    Полоса пропускания 60 МГц
    Коэффициент ослабления 1:1 / 1:10
    Входная емкость
    x1
    x10

    128 пФ
    23 пФ
    Входное сопротивление
    x1
    x10

    1 МОм
    10 МОм
    Время нарастания
    x1
    x10

    58 нс
    5,8 нс
    Диапазон компенсации 20 ... 45 пФ
    Максимальное рабочее напряжение 600 В
    Длина кабеля 1,4 м
  • Комплект поставки HP-9060

    Наименование Количество
    1. Зажим-индефикатор канала 1
    2. Подпружиненный крючок 1
    3. Провод заземления 1
    4. Изолирующий наконечник 1
    5. Наконечник для интегральных схем 1
    6. Отвертка 1
  • Совместимость с HP-9060
