HP-6350 — осциллографический пробник

Сохранить в PDF Распечатать
  • Назначение щупа осциллографического HP-6350:

    Пассивный высокоимпедансный осциллографический пробник HP-6350 предназначен для использования с осциллографами, имеющими входное сопротивление 1 МОм с ёмкостью 20 пФ. Вместе с тем, он может быть компенсирован для использования с приборами, имеющими другое значение входной емкости.

  • Технические характеристики щупа осциллографического HP-6350:

    Параметр Значения
    Полоса пропускания 350 МГц
    Коэффициент ослабления 1:1 / 1:10
    Входная емкость
    x1
    x10

    12 пФ
    46 пФ
    Входное сопротивление
    x1
    x10

    1 МОм
    10 МОм
    Время нарастания
    x1
    x10

    58 нс
    1,1 нс
    Диапазон компенсации 10 ... 60 пФ
    Максимальное рабочее напряжение 600 В
    Длина кабеля 1,2 м

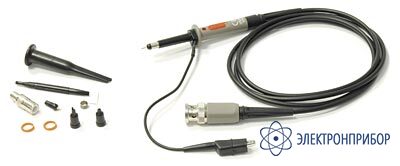

  • Комплект поставки HP-6350

    Наименование Количество
    1. Зажим 1
    2. Подпружиненный крючок 1
    3. Провод заземления 1
    4. Изолирующий наконечник 1
    5. Измерительный наконечник 1
    6. Наконечник для интегральных схем 1
    7. Отвертка 1
    8. Подпружиненный наконечник для заземления 1
    9. BNC-адаптер 1
