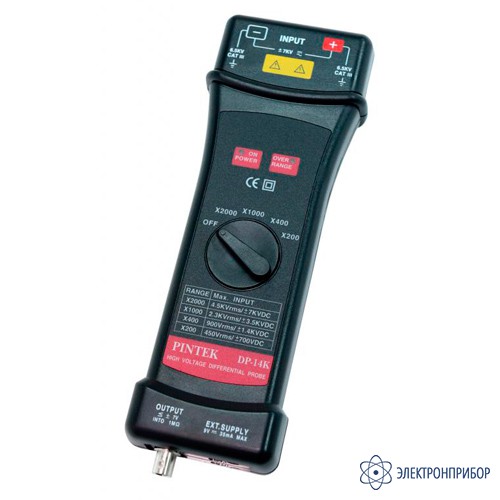

DP-14K — дифференциальный пробник

Код товара: 44235

  • Описание дифференциального пробника DP-14K:

    Пробник DP-14K является дифференциальным пробником для осциллографов и обеспечивает гальваническую развязку каналов.

  • Технические характеристики дифференциального пробника DP-14K:

    Параметр Значение
    Дифференциальное напряжение (DC+ACпик) 14 кВ
    Полоса частот (50 Ом, -3 дБ) DC…75 МГц (х400, х1000, х2000)
    Точность 2%
    Максимальное общее входное напряжение (DC+ACпик) 14 кВ
    Максимальное общее входное напряжение СКЗ (CAT II / CAT III) 5 кВскз
    Максимальное рабочее напряжение (DC+ACпик) ≤±1300 В на ослаблении x 200
    ≤±2600 В на ослаблении x 400
    ≤±6500 В на ослаблении x 1000
    ≤±14 кВ на ослаблении x 2000
    Аттенюатор x 200, x 400, x 1000, x 2000
    Входной импеданс дифференциальный – 54 МОм / 1,3 пФ
    разъем/земля – 27 МОм/ 2,5 пФ
    Шум (50 Ом) ≤3 мВскз
    Выходной импеданс 50 Ом
    Максимальное выходное напряжение ±7 В
    Время нарастания 4,7 нс (х400 / 1000 / 2000), 10 нс (х100)
    Потребление максимальное 35мА (0,4 Вт)
    Питание сетевой адаптер 9В
    Размеры 240х80х30 мм
    Вес 280г

  • Комплект поставки DP-14K

    № Наименование Количество
    1 Дифференциальный пробник DP-14K 1
    2 Изолированный кабель BNC/BNC 1
    3 Сетевой адаптер 9 В DC 1
