ААЕ2712, ААЕ 2712

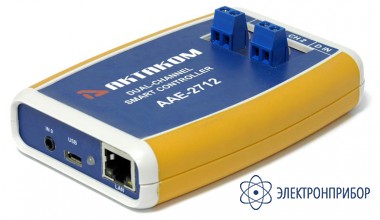

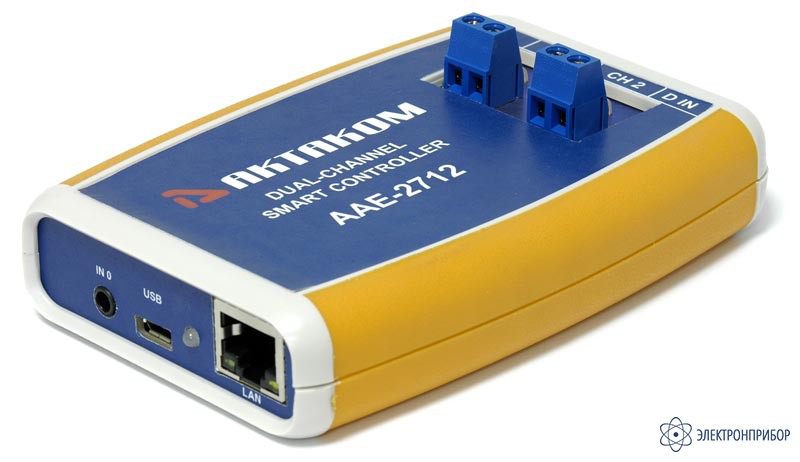

ААЕ-2712 — универсальный контроллер LAN/USB

Код товара: 38559
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение универсального контроллера LAN/USB ААЕ-2712:

    Модуль ААЕ-2712 многофункциональный 2 канальный предназначен для работы в системах лабораторной, офисной, домашней автоматизации при построении систем контроля и управления. Модуль содержит два аналогово-цифровых входа-выхода и два релейных выхода (нормально разомкнутый «сухой контакт»).

    Опиасние универсального контроллера LAN/USB ААЕ-2712:

    Модуль выпускается в различных комбинациях конфигурации аналогово-цифровых входов. Один цифровой канал (4-проводной типа I²C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом. Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.

    Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.

    Питание модуля (5 В) осуществляется от разъема интерфейса USB.

    Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5 В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

    Для настройки сетевых параметров для работы по интерфейсу LAN используется программа ANC, при подключении модуля по интерфейсу USB.

    Модуль ААЕ-2712 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК. При подключении модуля через разъем USB к ПК модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному устройству или USB, модуль определяет подключение (активный интерфейс) как LAN.

    Возможности программного обеспечения универсального контроллера LAN/USB ААЕ-2712:

    Aktakom Smart Controller (ASC) предназначено для управления и программирования (для работы по заданной программе в автономном режиме) модуля ААЕ-2712.

    Имеет два режима работы: административный и пользовательский. Административный режим позволяет запрограммировать работу модуля в автономном режиме, пользовательский — запустить / остановить введенную в модуль программу или включить/ выключить исполнительные реле модуля, вне зависимости от работы программы.

    Программирование модуля для работы в автономном режиме поддерживает функции:

    • Таймер (включение/ выключение реле) по двум каналам;
    • Часы (астрономическое время) (включение выключение реле) по двум каналам;
    • Срабатывания реле по результатам измерений;
    • Произвольная программа, введенная пользователем на основе простого мнемоязыка.

    Одна программа в модуле обеспечивает работу обоих каналов реле.

    Данное программное обеспечение позволяет быстро и при минимальных затратах конфигурировать управленческие процессы (функции) наиболее часто требующие малой автоматизации в лаборатории или в офисе.

    Таймер

    Таймер включения /выключения двух каналов реле в заранее заданные периоды времени дает возможность дистанционного пользовательского включения / выключения в любое время (т.е. независимо от автономной программы, записанной в модуле). Таймер задает относительные интервалы времени и не связан с астрономическим временем.

    Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором), после подачи команды «пуск» (через 20 минут выключится автоматически). Команда подается пользователем.

    При этом одновременно можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

    При этом пользователей одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

    Часы

    Часы привязываются к астрономическому времени.

    Типичный пример применения — включение освещения (нагревателя, электродвигателя, электрозамка и т.п.), например, на 20 минут (длительность задана администратором) в заранее заданное время дня (время задано администратором).

    Команда старт / стоп может подаваться пользователем. При остановке программы часы не сбрасываются. При этом независимо от работы по часам можно (пользователь) включить и выключить указанные устройства в любой момент на любую длительность по командам включить / выключить.

    При этом пользователей у одного модуля (по интерфейсу LAN) может быть до 16 одновременно. В модуле реализован алгоритм обработки событий (FIFO).

    Результаты измерений

    Типичное применение — термостат (поддержание заданной температуры).

    Произвольная программа

    Для формирования произвольной программы используется встроенный мнемоязык.

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя.

  • Технические характеристики универсального контроллера LAN/USB ААЕ-2712:

    Параметр Значение
    Основные характеристики
    Аналогово-цифровые входные каналы 2
    Тип входного разъема аудио (стерео), диаметр 3,5 мм
    Входное сопротивление 10 кОм
    Диапазон аналогового сигнала 2,048 B
    (постоянный ток или переменный ток — действующее значение)
    Максимальное входное напряжение 5 B
    Разрядность преобразователя двоичных 10 разрядов
    Цифровых каналов 1 (4-проводный, интерфейс типа I²C)
    Тип входного разъема (конструкция) мини USB, в разъеме присутствуют сигналы +5 B, общий (земля)
    Интерфейсы для передачи измеренных данных и управления модулем USB 1.1, LAN
    Вход внешней синхронизации
    Тип входного разъема аудио (стерео), диаметр 3,5 мм
    Входное сопротивление 10 кОм
    Порог срабатывания по входу синхронизации 2 В
    Максимальное входное напряжение входа синхронизации 5 B
    Релейные выходы
    Тип «сухой контакт», нормально разомкнут
    Максимальное рабочее напряжение / ток 250 В / 2 A (переменный ток),
    30 В / 2 A (постоянный ток)
  • Комплект поставки ААЕ-2712

    Наименование Количество
    1. Универсальный контроллер LAN/USB ААЕ-2712 1
