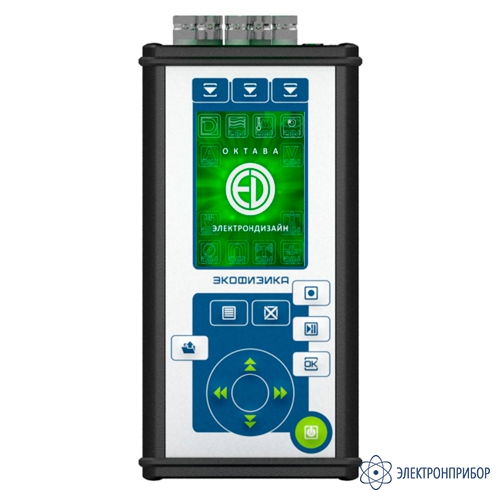

Экофизика 110A-HF-Белая — шумомер, виброметр и анализатор спектра на платформе 4-канального измерительного блока

Код товара: 44467
    • Межповерочный интервал

      12 месяцев

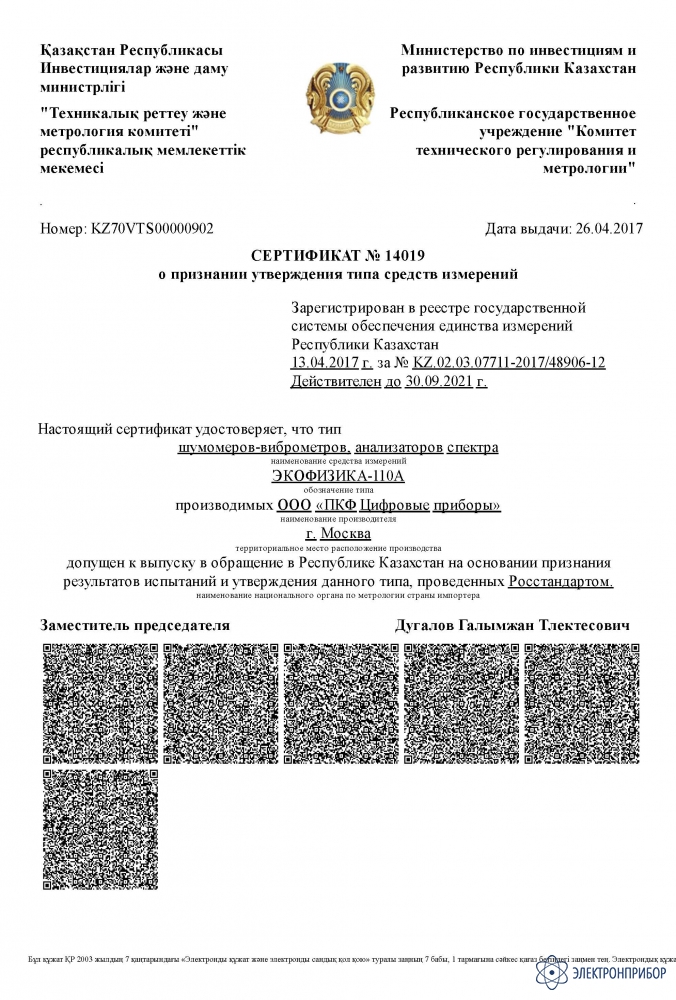

    • Госреестр СИ РФ

      48906-12 до 30.09.2026

    Описание шумомера, виброметра и анализатора спектра на платформе 4-канального измерительного блока Экофизика 110A-HF-Белая:

    Прибор Экофизика 110A-HF-Белая оснащается четырехканальным измерительным модулем и универсальным индикаторным блоком Экофизика-D.

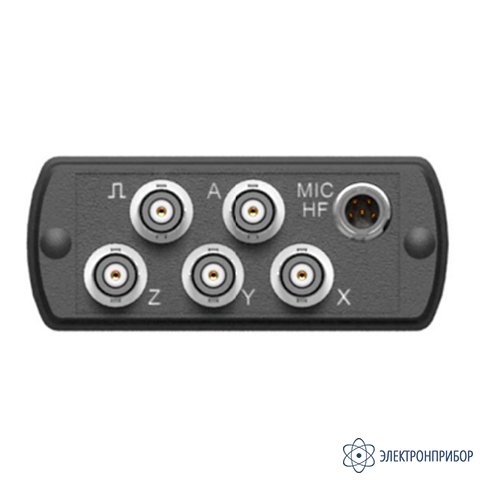

    Измерительный модуль Экофизика 110A-HF имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

    В целях оптимизации функциональных возможностей и удешевления с 2021 года прибор Экофизика 110A-HF-Белая можно заказать в упрощенной, более экономичной конфигурации Экофизика-110А-HF-L, в которой частота дискретизации ограничена величиной 96 кГц.

    Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC - с помощью адаптера 110A-IEPE.

    Канал, который коммутируется входными разъемами MIC и A, имеет регулировку коэффициента усиления.

    Это расширяет возможности пользователя. Например, в режиме 3-канальных измерений общей вибрации можно подключать 3-компонентный датчик к разъемам X, Y, Z или X, Y, A. Во втором случае можно переключать диапазоны по каналу А.

    Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.

    Частотный диапазон измерений прибора Экофизика 110A-HF-Белая ограничен частотой 400 кГц. (40 кГц для конфигурации Экофизика-110А-HF-L)

    Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и другие).

    Функциональные возможности шумомера, виброметра и анализатора спектра на платформе 4-канального измерительного блока Экофизика 110A-HF-Белая:

    • Прямое подключение микрофонов, вибродатчиков и измерительных антенн;
    • Измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
    • Измерение воздушного ультразвука (до 40 кГц и до 100 кГц в зависимости от микрофона);
    • Измерение инфразвука;
    • Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно);
    • Октавный, 1/3-октавный и 1/12-октавный анализ;
    • Функции БПФ и селективного микровольтметра-частотомера;
    • Металлический корпус, прочность к внешнему воздействию;
    • Автоматическая запись в память результатов измерений и оцифрованных сигналов;
    • Режим постобработки записанных сигналов;
    • Энергонезависимая память 4 гигабайта;
    • Канал телеметрии, дистанционное управление и работа с прибором;
    • Подключение цифровых измерительных преобразователей.

    Особенности шумомера, виброметра и анализатора спектра на платформе 4-канального измерительного блока Экофизика 110A-HF-Белая:

    • Количество аналоговых каналов: 4;
    • Одновременное измерение шума и трехкомпонентной вибрации;
    • Одновременное измерение спектров по четырем каналам в диапазоне частот до 10 кГц;
    • Одновременное измерение звука и воздушного ультразвука;
    • Одновременное измерение звука и инфразвука;
    • Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц;
    • Возможность применения микрофонов с внешней и встроенной поляризацией (200 В,0 В);
    • Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
    • Измерение электромагнитных полей в диапазоне частот до 400 кГц;
    • Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).

    Типовые комплекты на базе Экофизика 110A-HF-Белая:

    В настоящее время предлагается 8 типовых комплектов на базе измерительно-индикаторных блоков Экофизика-110А-HF-L и Экофизика-110А-HF:

    • Строитель-В – шумомер-виброметр и анализатор спектра
    • Строитель-АВ – шумомер-виброметр и анализатор спектра
    • ВиброМаш - комплект для измерений вибрации машин и механизмов
    • Экофизика-КВАДРОСПЕКТР - комплект для синхронных измерений уровней звукового давления в 1-4 контрольных точках
    • Тишина-3 - комплект для измерений напряжения и силы тока радиопомех в сетях электропитания, линиях связи, управления и передачи данных
    • 170-дБ-3 - комплект для измерений высоких уровней звукового давления в 1-3 контрольных точках
    • СанНадзор – комплект для санитарно-гигиенического контроля виброакустических параметров в жилых и общественных помещениях
    • Акустика помещений - комплект для измерения изоляции воздушного и ударного шума.
  • Технические характеристики измерителя на платформе на платформа 4-канального измерительного блока Экофизика 110A-HF-Белая:

    Параметр Значение
    Количество аналоговых входов 6
    Вход MIC
    Разъем Switchcraft-5pin (TB-5M)
    Напряжение поляризации микрофонов 0 В, 200 В
    Совместимые первичные преобразователи Микрофоны с предусилителями Р200, Р110, IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE, антенны П6-70, П6-71
    Питание первичных преобразователей +/-18 В (биполярное), ток до 10 мА
    Частотный диапазон 0,5 Гц - 500 кГц (0,5 Гц - 48 кГц в конфигурации HF-L)
    Диапазон входных напряжений +/-18 В (пик)
    Вход А
    Разъем BNC
    Электрические характеристики в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC);
    в режиме «по напряжению»: входное напряжение ±18 Впик, входное сопротивление: 4 кОм
    Частотный диапазон 0,4 - 500000 Гц (режим по напряжению; 0,4 - 48000 Гц в конфигурации HF-L);
    0,4 - 10000 Гц (режим IEPE)
    Собственные шумы не более 30 нВ/√Гц
    Входы X, Y, Z
    Разъем BNC
    Тип IEPE
    Электрические характеристики 3 мА (питание), входное напряжение ±2,3 В (AC)
    Частотный диапазон 0,4 - 10000 Гц
    Вход TTL
    Разъем BNC
    Диапазон входных напряжений 0-5 В
    Частотный диапазон 100 - 500000 Гц
    Общие характеристики
    Совместимые наборы измерительных программ Инженерная виброакустика ЭФБ-HF, Санитарная виброакустика ЭФБ-HF, Виброметрия машин, Цифровые измерители-DIN;
    Для конфигурации HF-L: Инженерная виброакустика ЭФБ-HF-L, Санитарная виброакустика ЭФБ-HF-L, Виброметрия машин, Цифровые измерители-DIN
    Питание автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
    Память энергонезависимая, не менее 4 гигабайт
    Клавиатура пленочная
    Индикатор 320х240, цветной, диапазон рабочих температур от минус 20 С до +50 °C

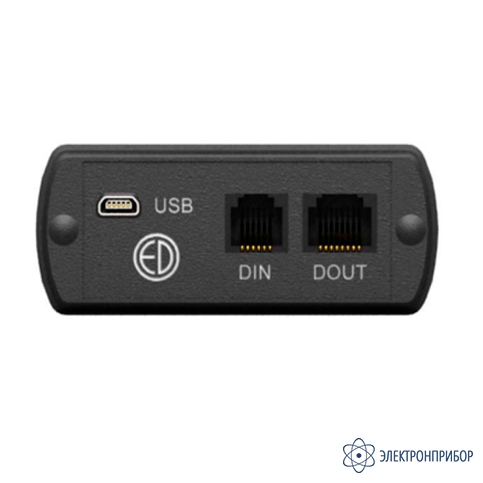

    Интерфейс USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
    Диапазон рабочих температур от минус 10 °C до +40 °C
    Рабочая относительная влажность до 90 % при +40 °С (без конденсата)
    Атмосферное давление от 86 кПа до 108 кПа (645-810 мм рт.ст.)
    Габаритные размеры (без первичных преобразователей) 175 мм х 86 мм х 35 мм
    Масса не более 540 г
    Технические характеристики Экофизика-110А в качестве шумомера
    Класс точности 1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
    Частотные коррекции A, C, Z, AU;  G, FI (общий УЗД инфразвука)
    Временные характеристики F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень),
    LE (звуковая экспозиция)
    Измеряемые параметры текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения
    Уровень собственных шумов с микрофоном ВМК-205 (МК-265) 17,0 дБА; 22,0 дБС; 26,0 дБZ
    Максимальные измеряемые уровни звукового давления 139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201);
    160 дБ (для МК401, МК301)
    Линейный рабочий диапазон (для микрофона ВМК-205, МК-265) 22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ
    Технические характеристики Экофизика-110А в качестве виброметра
    Удовлетворяемые стандарты, показатели точности ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
    Режимы измерения виброметра Общая вибрация, Локальная вибрация
    Количество каналов 1-3 (определяется типом и количеством вибродатчиков и исполнением)
    Тип вибропреобразователя Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
    Измеряемые параметры три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1...L99
    Частотные коррекции общей вибрации (измеряются одновременно) Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
    Частотные коррекции локальной вибрации (измеряются одновременно) Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
    Временные характеристики СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
    Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 По входу MIC: 58 - 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh);
    По входам X, Y, Z: 59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
    Пределы основной относительной погрешности измерения виброускорения на опорной частоте +/-0,3 дБ
    Технические характеристики Экофизика-110А в качестве 1/n-октавного анализатора спектра
    Удовлетворяемые стандарты и показатели точности Класс 1 по МЭК 61260
    Наборы фильтров октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
    Диапазон частот анализа в реальном времени для октавных фильтров ОбВиб-Эко-1,-3: 1 Гц - 125 Гц
    ЛокВиб-Эко-1, -3: 8 Гц - 1000 Гц
    ЭкоЗвук: 2 Гц - 16 кГц
    Диапазон частот анализа в реальном времени для 1/3-октавных фильтров ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 - 160 Гц
    ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 - 1250 Гц
    Анализ-4-EF: 0,8 - 10000 Гц
    ЭкоЗвук: 1,6 - 20000 Гц
    Ультразвук-40к: 25 - 40000 Гц
    Анализ-4-HF: 25 - 40000 Гц (MIC), 25-10000 Гц (X,Y,Z)
    Ультразвук-100к: 25 Гц - 100 кГц (нет в конфигурации HF-L)
    Диапазон частот анализа в реальном времени для 1/12-октавных фильтров Анализ 1/12: 102 - 9800 Гц
    Линейный рабочий диапазон октавных фильтров 102 дБ
    Линейный рабочий диапазон 1/3-октавных фильтров в диапазоне 0,8 - 125 Гц: 110 дБ
    в диапазоне 25  - 40000 Гц: 104 дБ
    в диапазоне 25 Гц - 100 кГц: 100 дБ
    Линейный рабочий диапазон 1/12-октавных фильтров 109 дБ
    Максимальное измеряемое входное напряжение MIC: 139 дБ отн. 1 мкВ
    X, Y, Z: 125 дБ отн. 1 мкВ
    Технические характеристики прибора Экофизика-110А в качестве узкополосного анализатора спектра
    Измеряемые параметры
    Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в  диапазоне частот от 2 Гц до
    45 000 Гц (режим "Микровольтметр") и до 500 кГц (режим "Селективный вольтметр")
    Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы "Микровольтметр", "БПФ-1")
    Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, -E300)
    Среднеквадратичные и максимальные значения напряжения в полосах 30 - 300 Гц, 300 - 3000 Гц, 3 - 30 кГц, 30 - 300 кГц, 10 кГц - 30 кГц; 5 - 2000 Гц, 2 кГц - 400 кГц (П6-70-H400, -H300; П6-71-Е400, -E300)
    Параметры узкополосного полосового анализа (режимы "Микровольтметр", "Селективный вольтметр")
    Ширина селективной полосы BW (по уровню -3 дБ) выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц
    Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
    Автоматическая подстройка центральной частоты фильтра в пределах ±BW/2 Гц
    Пределы погрешности определения среднеквадратичного значения:
    - в диапазоне 2 Гц
    - в диапазоне 10 Гц
    - в диапазоне 10 кГц
    - в диапазоне 45 кГц – 500 кГц

    10 Гц: не более 3%;
    10 кГц: не более 1,5%;
    45 кГц: не более 2%;
    500 кГц: не более 5%
    Диапазон измерений на опорной частоте (1000 Гц) 140 дБ
    Верхний предел входных напряжений (на опорной частоте) 28 Впик-пик.
    Параметры Быстрого преобразования Фурье (режимы "Микровольтметр", "БПФ-1")
    Количество точек в окне анализа 1024
    Объем выборки (в зависимости от диапазона анализа) от 375 до 96000
    Количество усреднений (в зависимости от диапазона анализа) от 1 до 256
    Количество линий БПФ, выводимых на индикатор: 200
    Величина перекрытия окон БПФ 87%
    Диапазон ZOOM от 4 до 32
    Усреднение линейное, линейное с накоплением
    Временное окно модифицированное Flap-Top (ISO 18431)
    Диапазон частот 1 Гц - 48 кГц
    Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71
    H-фильтры Фильтры H25, H50, H75 … H675;
    Фильтр H5-2000;
    Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц);
    Фильтр H10-30k;
    Фильтр H2-400k
    Декадные фильтры 30 - 300 Гц;
    300 - 3000 Гц;
    3 - 30 кГц;
    30 - 300 кГц
    Характеристики Экофизика-110А в качестве измерительного цифрового преобразователя
    Максимальная частота дискретизации, Гц 1,23∙106
    Разрешение АЦП, бит:
    - при частоте дискретизации не более 6,14∙105 Гц
    - при частоте дискретизации 1,23∙106 Гц

    24
    16
    Диапазон измерения среднеквадратических значений (скз) переменного напряжения, В
    - канал MIC, диапазон Д1
    - канал MIC, диапазон Д2
    - канал MIC, диапазон Д3
    - каналы IEPE

    от 2·10-5 до 10
    от 6·10-6 до 2,5
    от 1·10-6 до 0,6
    от 1,3·10-6  до 1,8
    Входное сопротивление канала MIC 7,5 кОм
    Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах F1,2):
    - канал MIC; 2 Гц ˂ F ≤ 50 кГц ±3,5
    - канал MIC; 50 кГц ˂ F ≤ 200 кГц ±3,5
    - канал MIC; 200 кГц ˂ F ≤ 300 кГц ±6 3)
    - канал MIC; 300 кГц ˂ F ≤ 500 кГц ±30 3)
    - каналы IEPE; 2 Гц ˂ F ≤ 20 кГц ±3,5

    ±3,5
    ±3,5
    ±6 3)
    ±30 3)
    ±3,5
    Допускаемая неравномерность амплитудно-частотной характеристики на частотах F, дБ 2,4):
    - на частотах 0,5 Гц ˂ F ≤ 200 кГц
    - на частотах 200 кГц ˂ F ≤ 300 кГц
    - на частотах 300 кГц ˂ F ≤ 500 кГц
    ±0,3
    ±0,5 3)
    ±3,0 3)
    Пределы допускаемой абсолютной погрешности измерения частоты F, Гц 5)
    - 1 Гц ˂ F ≤ 100 Гц
    - 100 Гц ˂ F ≤ 1 кГц
    - 1 кГц ˂ F ≤ 500 кГц
    ±0,15
    ±0,25
    ±1·10-3·F

    Примечание:
    1) при значениях напряжения (скз) ≥ 1 мВ;
    2) при температуре (23 ±5) ºС и относительной влажности воздуха от 25 до 75 %;
    3) типовое справочное значение;
    4) относительно напряжения 0,1 В (скз) на частоте 1 кГц;
    5) измерение частоты возможно при использовании внешнего ПО.

  • Комплект поставки Экофизика 110A-HF-Белая

    Наименование Количество
    1 Шумомер, виброметр и анализатор спектра на платформе 4-канального измерительного блока Экофизика 110A-HF-Белая (состав комплекта зависит от выбранной модификации) 1
  • Модификации Экофизика 110A-HF-Белая
