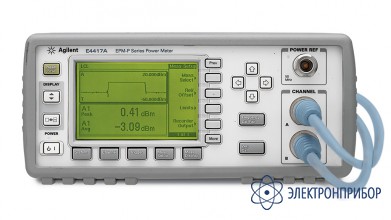

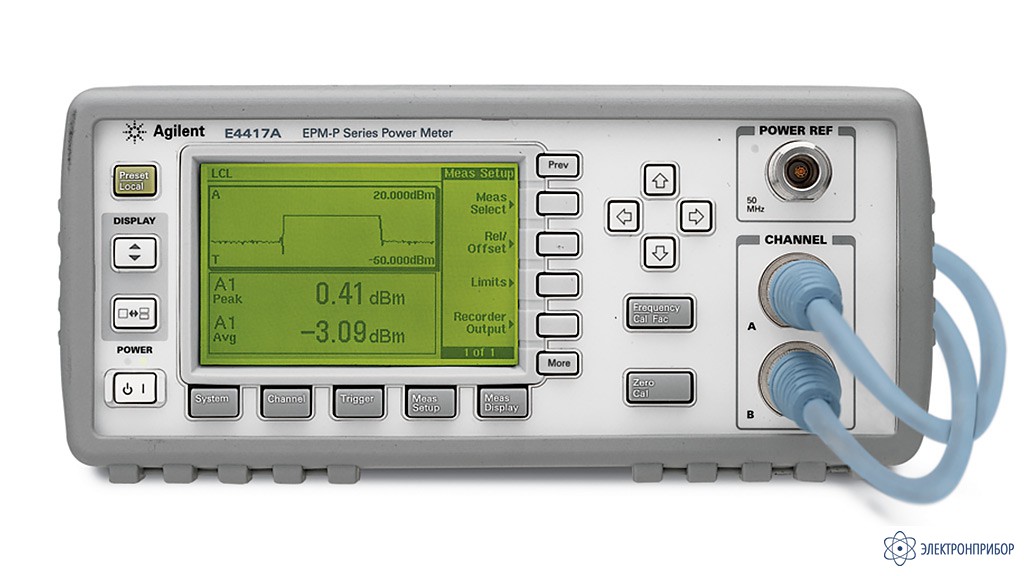

E4417A — измеритель мощности

Сохранить в PDF Распечатать
  • Описание E4417A:

    Одноканальный (E4416A) и двухканальный (E4417A) измерители мощности обеспечивают измерение пиковой и средней мощности, отношения пиковой к средней мощности, а также измерений с временным стробированием с использованием преобразователей мощности серии E9320.

  • Технические характеристики E4417A:

    Параметр Значение
    Диапазон частот от 9 кГц до 110 ГГц, в зависимости от преобразователя
    Пределы измерения мощности от минус 70 до +44 дБм, в зависимости от преобразователя
    Динамический диапазон преобразователя мощности:
    Преобразователи серии 8480: 50 дБ максимум
    Преобразователи мощности непрерывного сигнала Е-серии: 90 дБ
    Преобразователи средней мощности Е-серии Е9300: 80 дБ максимум
    Преобразователи пиковой и средней мощности Е-серии Е9320: 85 дБ максимум (непрерывный режим)
    75 дБ максимум (пиковый режим)
    Отображаемые единицы измерения
    Абсолютные Ватт или дБм (dBm)
    Относительные Процент или дБ (dB)
    Разрешающая способность отображения 1,0; 0,1; 0,01; 0,001 дБ на логарифмической шкале или от 1 до 4 значащих разрядов на линейной шкале, по выбору Характеристики измерений
    Виды измерений Средняя мощность, пиковая мощность, отношение пиковая/средняя мощность, измерение между двумя моментами времени (временное стробирование)
    Программное обеспечение анализатора: Cтатистический анализ и анализ импульсов
    Усреднение Усреднение от 1 до 1024 отсчетов Модуляционная полоса: 5 МГц максимум (устанавливается измерителем и зависит от преобразователя)
    Инструментальная погрешность
    Абсолютная (логарифмическая шкала) ±0,02 дБ; линейная шкала: ±0,5%
    Относительная логарифмическая шкала ±0,04 дБ; линейная шкала: ±1,0% Погрешность временной базы: 0,1%
    Источник запуска внутренний, внешний ТТЛ, GPIB, RS-232/422 Характеристики дискретизации
    Частота дискретизации 20 МГц, непрерывная
    Метод дискретизации Cинхронная периодическая
    Мощность калибровочного сигнала 1 мВт Относится к измерителям мощности серии ЕРМ
