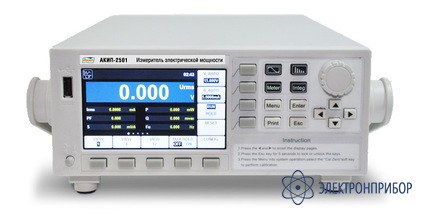

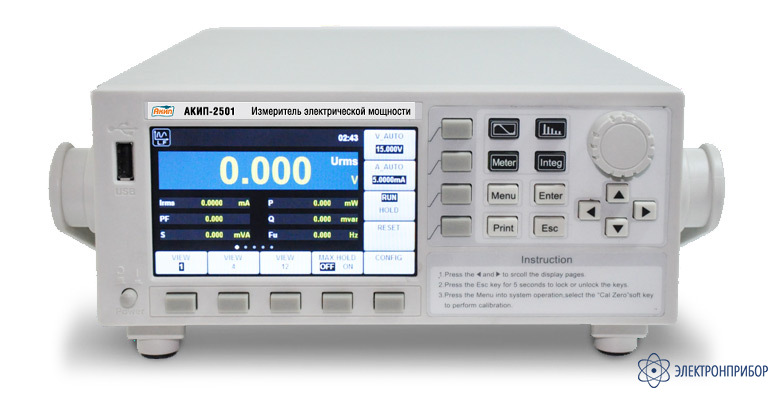

АКИП-2501 — измеритель электрической мощности цифровой

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Краткие характеристики АКИП-2501:

    • Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз)
    • Базовая погрешность 0,1 %
    • Измерение активной (P), реактивной (Q) и полной (S) мощности
    • Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей)
    • Удержание показаний, min/max измерения
    • Цветной TFT-дисплей высокого разрешения
    • Сохранение данных и скриншотов на USB-flash
    • Интерфейс: USB, GPIB, LAN, RS-232
  • Технические характеристики АКИП-2501:

    Параметр Значение
    НАПРЯЖЕНИЕ
    Предел измерения 15/ 30/ 60/ 150/ 300/ 600 В,
    автоматич. или ручной выбор
    Входной импеданс 2 МОм (13 пФ)
    Макс. вх. напряжение 1500Впик., 1000 Вср.кв
    Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц
    ТОК
    Предел измерения 5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор
    Входной импеданс 505 мОм (0,1 мкГн) в диапазоне 5…200 мА;
    5 мОм (0,1 мкГн) в диапазоне 0,5…20 А
    Макс. вх. ток 30Апик./ 20Аср.кв. в диапазоне 5…200 мА;
    100Апик./ 30Аср.кв. в диапазоне 0,5…20 А
    Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц
    АКТИВНАЯ МОЩНОСТЬ
    Диапазон 0…12 кВт
    Погрешность измерения (23°С ± 5°С, синусоид. сигнал) ±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц
    КОЭФ. МОЩНОСТИ
    Диапазон 0,001 – 1,000
    Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)
    ЧАСТОТА
    Диапазон 0,5 Гц…100 кГц
    Погрешность измерения (23°С ± 5°С) ±0,06% х Fизм.
    ОБЩИЕ ДАННЫЕ
    Дисплей 9 см цветной ЖК-дисплей (TFT, 480 х 272)
    Интерфейс USB, GPIB, LAN, RS-232
    Потребляемая мощность 50 ВА
    Рабочая температура 5…40 С° (относ. влажность 20…80%)
    Напряжение питания 110…240 В, 50/60Гц
    Габаритные размеры 251х91х291мм (1/2*2U)
    Масса 5 кг
