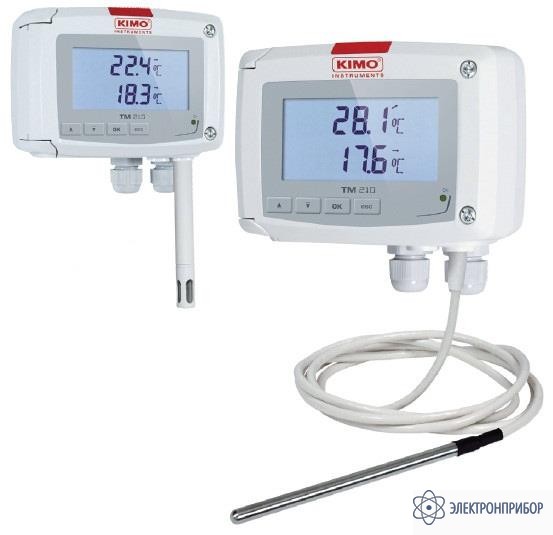

TM210-BOB — датчик температуры

Сохранить в PDF Распечатать
  • Назначение датчика температуры TM210-BOB

    Датчик температуры TM210-BOB применяется для измерения температуры.

    Основные свойства датчика температуры TM210-BOB

    • Конфигурируемые диапазоны измерений от -100 до 400 °С (для модели с клеммной колодкой)
    • Возможность подключения второго удаленного зонда к клеммной колодке
    • Отображение минимального и максимального значений и индикатора тенденции
    • 4-проводный аналоговый выход 0-5/10 В или 0/4-20 мА
    • Питание 24 В пост./перем.тока
    • Корпус из пластика ABS V0, степень защиты IР65, с дисплеем
    • Установка с помощью системы “1/4оборота” с настенной пластиной
  • Технические характеристики датчика температуры TM210-BOB

    Параметр Значение
    Характеристики корпуса
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65
    Дисплей 75 x40 мм, ЖК-дисплей, 19 цифр, 2 строки
    Высота цифр Значения: 10 мм; Единицы измерения: 5 мм
    Кабельное уплотнение С диаметром не более 8 мм
    Масса 320 г
    Технические характеристики, измерение температуры
    Диапазон измерения от -100 до +400 °C (модель с клеммной колодкой)
    Единицы измерения °C / °F
    Погрешность* ±0,3% от показаний ±0,25 °С
    Время отклика Т90 = 0,9 секунды при V воздуха = 1 м/с
    Разрешение 0,1°C / 0,1 °F
    Тип датчика Pt100 1/3 в соответствии со стандартом DIN IEC751
    Окружающая среда Воздух и нейтральные газы
    *Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
    Технические характеристики
    Источник питания 24 В перем./пост. тока ± 10 %
    Выход 2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
    Максимальная нагрузка: 500 Ом (0/4 - 20 мА)
    Минимальная нагрузка: 1 кОм (0 - 5/10 В)
    Гальваническая развязка Выходы (24 В перем./пост. тока)
    Потребляемая мощность 5 ВА
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабеля с сечением до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Окружающая среда Воздух и нейтральные газы
    Условия эксплуатации Воздух и нейтральные газы
    Рабочая температура От 0 до +50°С
    Температура хранения От -10 до +70°С
    Технические характеристики зондов
    Для диапазона значений температуры от -100 до +400 °С в наличии имеются различные температурные зонды Pt100 с наконечниками различного типа (прямой из нержавеющей стали, согнутый из нержавеющей стали, зонды с проникающим наконечником...).
  • Комплект поставки TM210-BOB

    Наименование Количество
    1. Датчик температуры TM210-BOB 1
