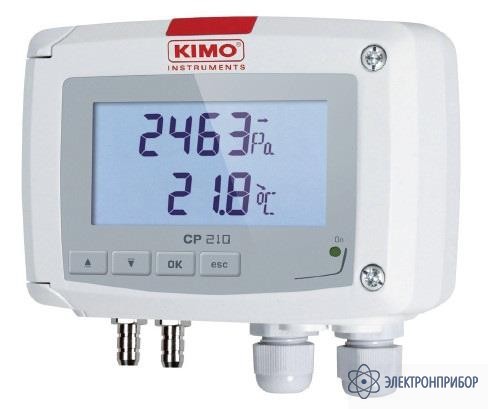

CP213-HN — датчик температуры и дифференциального давления

Сохранить в PDF Распечатать
  • Назначение датчика температуры и дифференциального давления CP213-HN

    Датчик температуры и дифференциального давления CP213-HN применяется для измерения температуры и дифференциального давления.

    Основные свойства датчика температуры и дифференциального давления CP213-HN

    • Диапазон измерений от -10 000 до +10 000 Па
    • Вход зонда Pt100 подключен к клеммной колодке для измерения температуры, диапазон измерений от -100 до +400° C (зонды как дополнительная опция)
    • Конфигурируемые промежуточные диапазоны измерений
    • 4-проводной аналоговый выход 05/10В или 0/4 - 20 мА
    • Источник питания напряжением 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    • Индикатор тенденции
    • Корпус из пластика ABSV0, степень защиты IP 65, без дисплея
    • Установка с помощью системы “1/4 оборота” с настенной пластиной
    • Электромагнитный клапан для автокалибровки
  • Технические характеристики датчика температуры и дифференциального давления CP213-HN

    Параметр Значение
    Характеристики корпуса
    Материал Пластик ABS V0 согласно UL94
    Степень защиты IP65
    Подключение Прессуемый фитинг для трубок диаметром 4x6 мм
    Сквозные соединения для кабеля максимальным диаметром 6 мм
    Кабельное уплотнение С диаметром не более 8 мм
    Масса 320 г
    Технические характеристики, измерение давления
    Диапазон измерения От -10 000 до +10 000 Па
    Единицы измерения Па, ммН20, мбар, дюйм водяного столба, ммрт. ст., даПа, кПа, гПа
    Погрешность* ±0,5% от показаний ±10 Па
    Время отклика 1/е (63%) 0,3с
    Разрешение 1 Па; 0,1 мм H2O; 0,01 мбар; 0,01 дюйм водяного столба; 0,01 мм рт. ст.; 0,1 даПа, 0,001 кПа; 0,01 гПа
    Допустимое избыточное давление 69 000 Па
    *Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
    Технические характеристики
    Источник питания 115 В перем.тока или 230 В перем. тока ±10%, 50-60 Гц
    Выход 2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
    Максимальная нагрузка: 500 Ом (0/4 - 20 мА)
    Минимальная нагрузка: 1 кОм (0 - 5/10 В)
    Гальваническая развязка Входы и выходы (модели 115В/230 В перем. тока)
    Потребляемая мощность 5 ВА
    Электромагнитная совместимость EN61326
    Электрическое соединение Винтовая клеммная колодка для кабеля с сечением до 2.5 мм2
    Связь с ПК Кабель типа mini-Din с разъемом USB от компании Kimo
    Окружающая среда Воздух и нейтральные газы
    Условия эксплуатации Воздух и нейтральные газы
    Рабочая температура От 0 до +50°С
    Температура хранения От -10 до +70°С
    Автоматическая установка на ноль Вручную с помощью кнопки
    Конфигурируемый промежуточные диапазоны и диапазоны с нулем по середине шкалы
    Диапазон давления -10 000/+10 000 Па
    Диапазон скорости воздуха* от 3 до 100 м/с
    *Диапазоны скорости воздуха даны для сведения и основаны на показаниях зонда дифференциального давления DEBIMO (Cm = 0,81), при этом не учитывается компенсация температуры.
  • Комплект поставки CP213-HN

    Наименование Количество
    1. Датчик температуры и дифференциального давления CP213-HN 1
