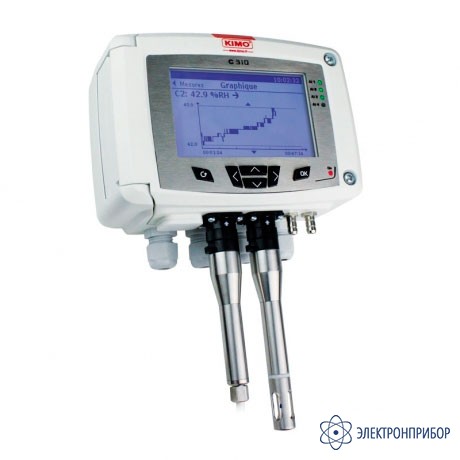

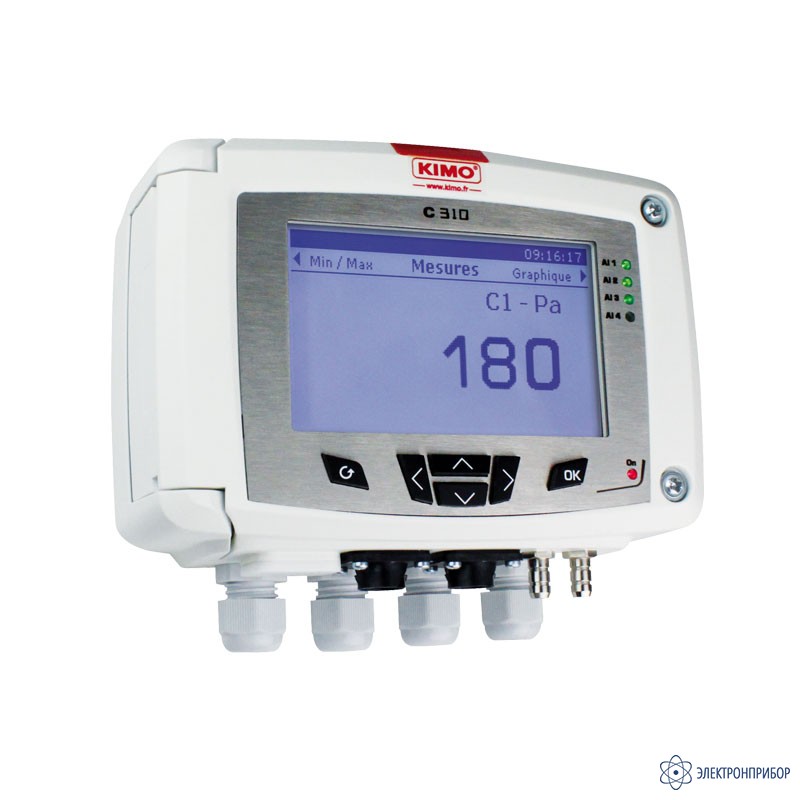

C 310 — передатчик данных окружающей среды

Сохранить в PDF Распечатать
  • Назначение многофункционального передатчика данных C 310

    Многофункциональный передатчик данных окружающей среды, может комплектоваться зондами температуры, влажности, скорости воздуха, зондами для измерения концентрации углекислого и угарного газов.

    Особенности

    • 2 входа для сменных зондов
    • 1 место для сменной платы SPI-2
    • Одновременное отображение от 1 до 4 параметров
    • Индикатор тенденции
    • 4 визуальные (двухцветные светодиоды) и звуковые сигнализации
    • 2 аналоговых выхода (4 провода) 0/5-10 В или 0/4-20 мА, 2 дополнительных выхода (дополнительная опция)
    • Плата с 4 реле (дополнительная опция)
    • Питание от 24 В пост./перем. тока или от 115/230 В перем. тока
    • Диагностика выходов
    • Связь по Ethernet (дополнительная опция)
    • Интерфейс RS 485 MODBUS (дополнительная опция)
    • Корпус из пластика ABS с передней панелью из нержавеющей стали, степенью защиты IP65, с или без графического дисплея с подсветкой
    • Установка с помощью системы "1/4 оборота" с настенной пластиной
  • Параметр Значение
    Питание 24 В перем. / пост. тока ±10%
    От 115 до 230 В перем. тока ±10%, 50-60 Гц
    Выходы 2 x 0/4-20 мА или 2 x 0-5/10 В (4 провода) или
    4 x 0/4-20 мА или 4 x 0-5/10 В (дополнительная опция)
    Максимальная нагрузка: 500 Ом (0/4-20 мА) / Минимальная нагрузка: 1 кОм (0 - 5/10 В)
    Гальваническая развязка Входы (источник питания) и выходы (на моделях с питанием от 115-230 В перем. тока)
    Выходы (на моделях с питанием от 24 В перем./пост. тока)
    Потребляемая мощность 10 Вт
    Реле 4 реле RCR 5 A / 230 В (дополнительная опция)
    Соответствие стандартам Директивы CEM 2004/108/CE и NF EN 61010-1
    Электрические соединения Клеммная колодка с винтами для кабелей сечением от 0,05 до 2,5 мм2 или от 30 до 14 AWG
    Передача данных по RS485 Цифровая: Протокол Modbus RTU, конфигурируемая скорость передачи данных от 2400 до 115200 бод (дополнительная опция)
    Передача данных по Ethernet Модуль связи по Ethernet позволяет выполнять передачу, мониторинг и обслуживание передатчиков по сети Ethernet 10 BASE-T и 100 Base-TX LAN/WAN, поддерживающей протоколTCP/IP (дополнительная опция)
    Окружающая среда Воздух и нейтральные газы
    Температура эксплуатации/ хранения От -10 до +50 °C / от -10 до +70 °C
