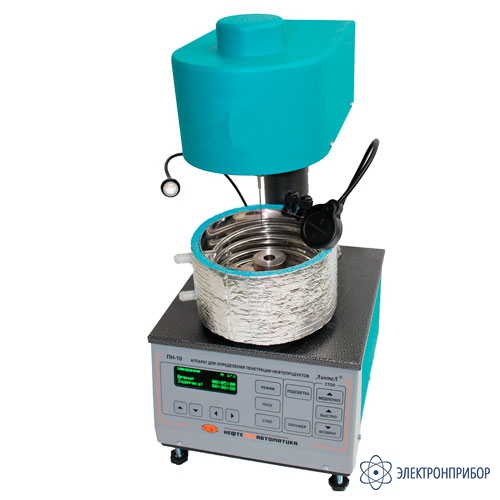

ПН-10У — аппарат универсальный для определения пенетрации нефтебитумов и смазок

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Описание аппарата универсального для определения пенетрации нефтебитумов и смазок ПН-10У:

    Пенетрометр для нефтепродуктов (пластичных смазок и битумов) (ГОСТ 11501-78, ГОСТ 5346-78 И ASTM D-5). В соответствии с МИ 2418-97 "Классификация и применение технических средств испытаний нефти и нефтепродуктов", зарегистрированной Госстандартом России 15.12.97 г., пенетрометр рекомендован для определения пенетрации битумов и других битуминозных материалов, пластичных смазок и петролатумов.

    Особенности аппарата универсального для определения пенетрации нефтебитумов и смазок ПН-10У:

    • Оснащается различной комплектацией в соответствии с требованиями заказчика и позволяет проводить испытания: битумов, смазок, парафинов и церезинов;
    • Позволяет задавать следующие условия испытаний: - время пенетрации с шагом 1с; - время задержки перед выполнением пенетрации с шагом 1 с;
    • Аппарат определяет величину пенетрации с погрешностью не более ±0,05 мм;
    • Аппарат оснащен встроенным осветителем и лупой, помогающими определить момент касания иглой поверхности битума;
    • Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности;
    • Аппарат обеспечивает хранение до 9 результатов определений с расчётом их среднего значения;
    • Аппарат комплектуется жидкостной баней с теплообменником для подключения термокриостата (например, ТКС-20);
    • Управление движением стола в трех режимах: медленный подъем стола, быстрый подъем стола, быстрый возврат стола;

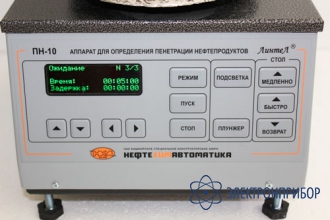

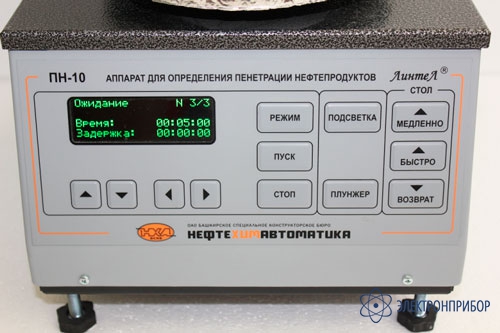

    • Отображение на дисплее в режиме ожидания: номера последнего проведенного испытания; заданного количества испытаний; скорости подъема стола; заданного времени пенетрации; заданного времени задержки;
    • Отображение на дисплее во время испытания: номера последнего проведенного испытания; заданного количества испытаний; времени пенетрации (обратный отсчет); текущего значения пенетрации;
    • Четырехстрочный OLED дисплей обеспечивает интуитивно понятный интерфейс пользователя с выводом всей необходимой информации при испытании и просмотре результатов;
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее;
    • Остановка процесса испытания по окончанию анализа со звуковой сигнализацией.
  • Технические характеристики аппарата универсального для определения пенетрации нефтебитумов и смазок ПН-10У:

    Параметр Значение
    Технические характеристики
    Диапазон измерения пенетрации* 0 до 630 единиц пенетрации
    Точностные характеристики
    Дискретность измерителя перемещения* 1 единиц пенетрации
    Погрешность измерителя перемещения не более ± 0,05 мм
    Накопленная погрешность шкалы на длине 63 мм не более ± 0,05 мм
    Время пенетрации от 1 до 3599 c
    Время задержки перед выполнением пенетрации от 0 до 3599 c
    Скорость движения стола от 0,02 до 5 мм/с
    Эксплуатационные характеристики
    Потребляемая мощность не более 50 В·А
    Габаритные размеры (глубина х ширина х высота) 280 х 245 х 505 мм
    Масса не более 12 кг
    Температура окружающего воздуха от +15 до +35 °C
    Относительная влажность воздуха от 75%
    Напряжение от 187 до 242 В
    Частота 50±1 Гц
    Срок службы 6 лет, не более 15 000 часов
    Безопасность
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей

    *1 единица пенетрации = 0,1мм

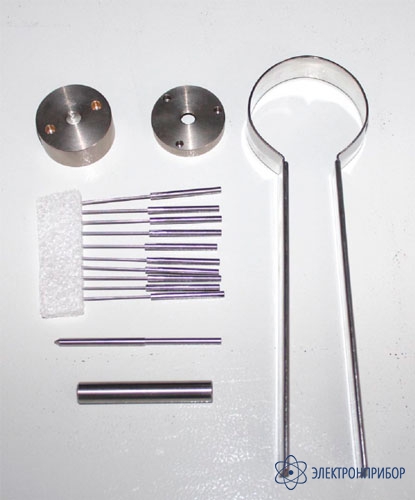

  • Комплект поставки ПН-10У

    Наименование Количество
    1 Аппарат ПН-10У 1
    2 Баня пенетрометра (ГОСТ 33136-2014) 1
    3 Смеситель 1
    4 Подставка 1
    5 Стакан для смазок 2
    6 Накладка изоляционная 1
    7 Стержень тарировочный, 63 мм, АИФ 8.126.131-03 1
    8 Стержень тарировочный, 40мм, АИФ 8.126.131-04 1
    9 Стержень тарировочный, 50мм, АИФ 8.126.131-05 1
    10 Стержень поверочный, АИФ 8.126.353 1
    11 Чашка, 35 мм, АИФ 8.210.270-01 5
    12 Ручка 1
    13 Уровень, L< 400 мм 1
    14 Игла (ГОСТ 33136-2014), в футляре 10
    15 Груз, 50 г, АИФ 6.392.016 1
    16 Груз, 150 г, АИФ 6.392.017 1
    17 Руководство по эксплуатации 1
    18 Паспорт 1

    Дополнительная комплектация ПН-10У:

    (Поставляется за отдельную плату)

    Наименование
    1 Система сбора данных ЛинтеЛ Линк - программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов на персональный компьютер по беспроводной связи
    2 Лабораторная информационная система ЛинтеЛ ЛИС - программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности
    3 Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180
    4 Чашка 60 мм АИФ 8.210.270
    5 Баня пенетрометра (ГОСТ 11501-78) АИФ 5.868.038
    6 Стакан для петролатума

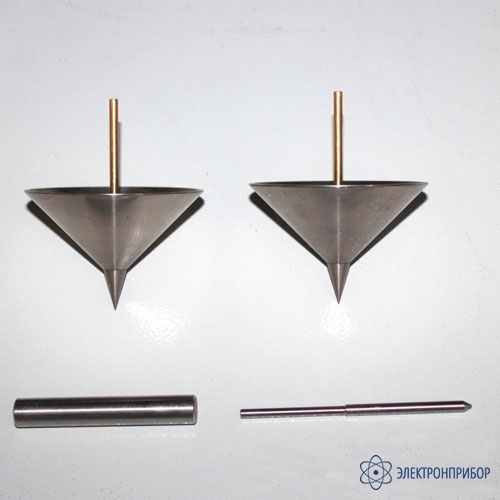

    7 Конус для альтернативного метода
    8 Кабель удлинительный RS-232
    9 Сито с ручкой (Сетка 07 ГОСТ 6613)
  • Дополнительная комплектация ПН-10У
