ДБ-20-100, ДБ 20 100, L,-20-100, L, 20 100

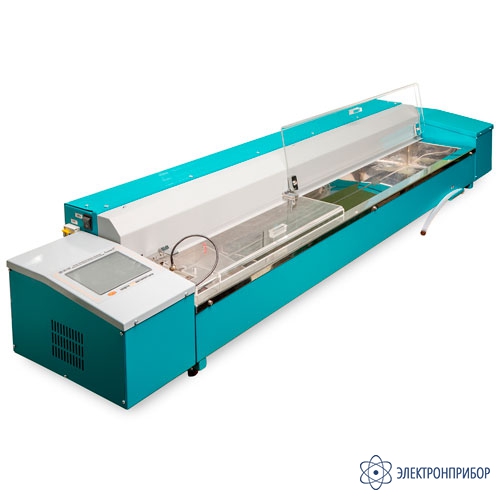

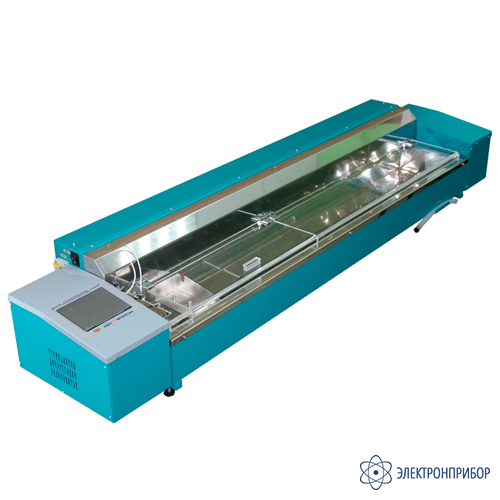

ДБ-20-100 — аппарат автоматический для определения дуктильности и усилия при растяжении битумов со встроенным термокриостатом

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Описание аппарата автоматического для определения дуктильности и усилия при растяжении битумов со встроенным термокриостатом ДБ-20-100:

    Аппарат автоматический ДБ-20-100 для определения дуктильности и усилия при растяжении битумов со встроенным термокриостатом (ГОСТ 11505-75, ГОСТ Р 52056-2003, ГОСТ 11262-80, ASTM D-113-99, ASTM D-6084-04). Аппарат предназначен для определения растяжимости нефтебитумов и других пластических материалов.

    Реализованные стандарты: ГОСТ 11505-75, ГОСТ 33138-2014, ГОСТ Р 52056-2003, ГОСТ 11262-80, ASTM D 113-99, ASTM D 6084-04, EN 13398:2010, EN 13587:2010, EN 13589:2008, EN 13703:2003.

    Особенности аппарата автоматического для определения дуктильности и усилия при растяжении битумов со встроенным термокриостатом ДБ-20-100:

    • ДБ-20-100 обеспечивает автоматическое испытание образцов битума на растяжимость (дуктильность), эластичность, энергию деформации, а также испытание пластмасс и полимеров на растяжение;
    • Аппарат обеспечивает заданную температуру в зоне испытаний за счет встроенного термокриостата от -10 до +40°С;
    • ДБ-20-100 позволяет проводить испытание от 1 до 3-х образцов с максимальным усилием разрыва до 30 кг на каждый образец;
    • Автоматическое перемещение каретки с заданной скоростью;
    • Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности;
    • Встроенный насос для перемешивания теплоносителя бани и современная система охлаждения обеспечивают минимальный градиент температуры в разных частях бани;
    • Ведение журнала испытаний обеспечивает хранение до 100 результатов испытаний и 30 графиков нагружения образцов;
    • Запоминание значения растяжимости и номера пробы в автоматическом режиме по падению усилия натяжения или по нажатию оператором выносной кнопки фиксации разрыва образца;
    • Возможность проверки показаний датчика температуры бани образцовым термометром;
    • Система взаимодействия с оператором на основе цветного сенсорного дисплея облегчает освоение и повседневную эксплуатация аппарата;
    • Комплект разборных форм для образцов, поставляемых с аппаратом, соответствуют ГОСТ, ASTM, EN и обеспечивают удобную подготовку образцов к испытанию;
    • Прозрачная эргономичная крышка;
    • Система полной самодиагностики с индикацией причин неисправностей на дисплее;
    • Остановка процесса испытания по окончанию анализа со звуковой сигнализацией;
    • Возможность запуска термостата по таймеру – «отложенный запуск».
  • Технические характеристики аппарата автоматического для определения дуктильности и усилия при растяжении битумов со встроенным термокриостатом ДБ-20-100:

    Параметр Значение
    Технические характеристики
    Максимальная длина растяжимости испытуемых образцов 1 000 мм
    Количество одновременно испытываемых образцов от 1 до 3
    Максимальная нагрузка на каждый измеритель 300 Н
    Скорость перемещения каретки от 1 до 1 000 мм/мин
    Объем ванны 17 л
    Диапазон поддерживаемой температуры бани от -10 до +40 °C
    Точностные характеристики
    Точность измерения силы в диапазоне от 30 Н до 300 Н ±1 %
    Неравномерность температуры теплоносителя в ванне не более 0,5 °C
    Погрешность измерения температуры не более ± 0,2 °C
    Точность поддержания скорости каретки не более ± 0,25 см/мин
    Точность измерения длины:
    - в диапазоне от 0 до 300мм
    - в диапазоне от 300 до 1 000мм

    не более ± 2мм
    не более ± 3мм
    Отклонение размеров форм соответствуют стандартам
    Эксплуатационные характеристики
    Потребляемая мощность не более 650 Вт
    Габаритные размеры 370 х 260 х 1750 мм, (глубина х высота х ширина)
    Масса не более 50 кг
    Температура окружающего воздуха от +15 до +35 °C
    Относительная влажность воздуха влажность при температуре плюс 20°С, не более 75%
    Напряжение от 187 до 242 В
    Частота 50±1 Гц
    Срок службы 6 лет, не более 15 000 часов
    Безопасность
    Электробезопасность Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания
    Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности
    Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей
  • Комплект поставки ДБ-20-100

    Наименование Количество
    1 Аппарат ДБ-20-100 1
    2 Полукольцо формы 12
    3 Вкладыш формы тип 1 для испытаний по EN 13398:2010, ASTM D 113-99, ГОСТ 11505‑75, ГОСТ Р 52056-03, ГОСТ 33138‑2014 12
    4 Вкладыш формы тип 2 для испытаний по ASTM D 6084-04, EN 13589:2008 12
    5 Пластина формы 6
    6 Столик для форм с пробами 1
    7 Зажим для испытаний по ГОСТ 11262-80 2
    8 Кнопка выносная 1
    9 Нож 1
    10 Фильтр теплоносителя 1
    11 Трубка силиконовая медицинская 10х2, длина 3,5 м 1
    12 Муфта быстросъёмная 1/2" 2
    13 Штуцер «ёлочка» 14 мм – 1/2" 2
    14 Хомут 16 мм 2
    15 Хомут 13 мм 2
    16 Сито № 7 1
    17 Корпус магистрального фильтра 10SL 1/2" 1
    18 Магистральный фильтр БФ-10SL (железо и накипь) 1
    19 Коробка для принадлежностей 1
    20 Руководство по эксплуатации 1
    21 Паспорт 1

    Дополнительная комплектация ДБ-20-100:

    (Поставляется за отдельную плату)

    Наименование
    1 Система сбора данных ЛинтеЛ Линк - программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи
    2 Лабораторная информационная система ЛинтеЛ ЛИС - программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности
    3 Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180
