СВДГ — стабилизатор высокого давления газа

Сохранить в PDF Распечатать
  • Особенности стабилизатора высокого давления газа СВДГ:

    Предназначен для регулирования и стабилизации давления газа в линии «после себя» при подаче его в системы газового анализа и газоанализаторы. Может применяться в малогабаритных технологических установках. Стабилизатор имеет климатическое исполнение УХЛ 4,2 по ГОСТ 15150-69. Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85 и 36НХТЮ по ГОСТ 14119-85, резина НО-68-1 по ТУ 38.005-1116-73, полиамид ПА-6 по ОСТ 6-06-С9-83.

  • Технические характеристики стабилизатора высокого давления газа СВДГ:

    Параметр Значение
    Максимальное давление на входе 15 МПа (150 кгс/см2)
    Давление на выходе 0,5…13 МПа (5…130 кгс/см2)
    Расход газа 0…250 л/ч
    Разность давлений на входе и выходе:
       при расходе от 0 до 60 л/ч, не менее
       при расходе от 60 до 250 л/ч, не менее

       0,5 МПа (5 кгс/см2)
       1 МПа (10 кгс/см2)
    Изменение давления на выходе при изменении давления на входе на 1 МПа, не более 0,04 МПа (0,4 кгс/см2)
    Изменение установленного давления на выходе за 15 суток работы, не более 0,3 МПа (3 кгс/см2)
    Параметры анализируемой среды:
       температура газа на входе в стабилизатор
       относительная влажность газа на входе в стабилизатор, не более
       содержание механических примесей при размере частиц не более 5 мкм, не более

    Параметры анализируемой среды:
       -10…+50°С
       80%
       1 мг/м3

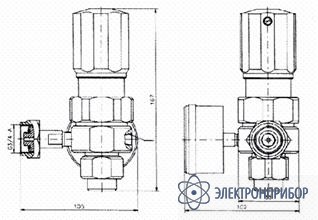

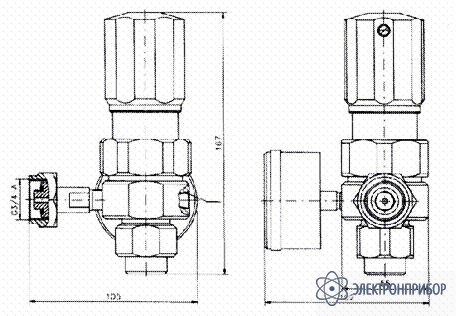

    Габаритные размеры, не более 105×167×102 мм
    Масса стабилизатора, не более 1,2 кг
    Средний срок службы, не менее 8 лет

    Рабочее положение стабилизатора любое.

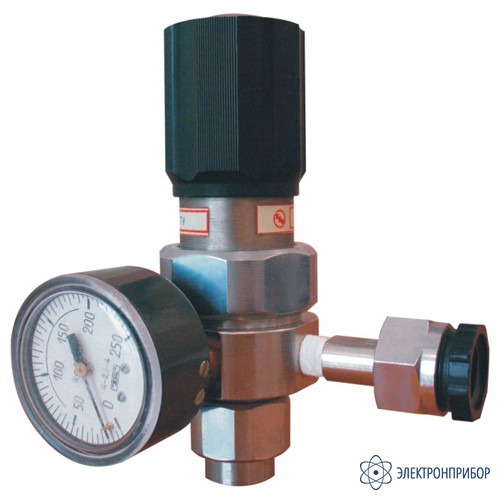

    Стабилизатор устанавливается на баллоне с помощью накидной гайки с трубной цилиндрической резьбой G3/4-A ГОСТ 6357-81 или при помощи крепежных отверстий М4. Имеется манометр, измеряющий давление на входе.
