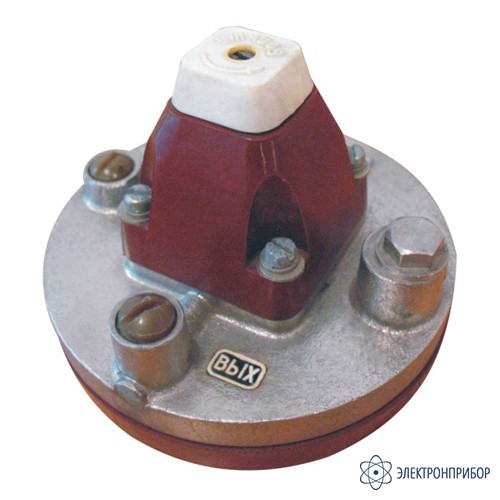

СРГ-28 — cтабилизатор расхода газа

Сохранить в PDF Распечатать
  • Особенности стабилизатора расхода газа СРГ-28:

    Предназначен для автоматического поддержания установленного объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т ГОСТ 5632-72, сплав 40КХНМ ГОСТ 10994-74, резины марок ИРП-1130 ОСТ38.533-73, ИРП-1287 ТУ38.005.1166-73, НО-68-1 ТУ38.005.1166-73, мембранное полотно гр. VI ТУ38.005.6109-77, фенопласт Э-21-450-44 ТУ6-05-031-441-75, пластикат ПП-В ОСТ6-19-503-79.

    Значения номинального стабилизируемого расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:

    СРГ-28А 1 л/ч
    СРГ-28Б 1,6 л/ч
    СРГ-28В 2,5 л/ч
    СРГ-28Г 4 л/ч
    СРГ-28Д 6 л/ч
    СРГ-28Е 10 л/ч
    СРГ-28Ж 16 л/ч
    СРГ-28И 25 л/ч
    СРГ-28К 40 л/ч
    СРГ-28Л 60 л/ч

    При заказе стабилизатора на другие газы необходимо указать тип газа, а в случае газовой смеси указать %-ное содержание каждого компонента.

  • Технические характеристики стабилизатора расхода газа СРГ-28:

    Параметр Значение
    Давление газа на входе от разрежения 5 кПа до
    избыточного 5 кПа
    (от разрежения 0,05 кгс/см2 до
    избыточного 0,05 кгс/см2)
    Давление газа на выходе разрежение 20…40 кПа
    (разрежение 0,2…0,4 кгс/см2)
    Разность давлений между входом и выходом, не менее 10 кПа (0,1 кгс/см2)
    Параметры анализируемой среды:
         температура газа на входе в стабилизатор
         относительная влажность газа на входе в стабилизатор, не более
         содержание механических примесей:
              при размере частиц не более 1 мкм (расход газа до 4 л/ч), не более
              при размере частиц не более 5 мкм (расход газа более 4 л/ч), не более

    +5…+50°С
    80%

    1 мг/м3
    1 мг/м3
    Изменение установленного расхода газа за 7 суток работы, не более ±2,5%
    Габаритные размеры, не более Ø110×82 мм
    Масса стабилизатора, не более 1,5 кг
    Средний срок службы, не менее 8 лет

    Рабочее положение стабилизатора предпочтительно вертикальное, допускается - любое.

    Стабилизатор устанавливается при помощи 2-х крепежных отверстий М6.

    При заказе стабилизатора должны быть указаны модификация (буквенное обозначение) и давление анализируемого газа на входе.

  • Комплект поставки СРГ-28

    Наименование Количество
    Стабилизатор расхода газа СРГ-28 1
