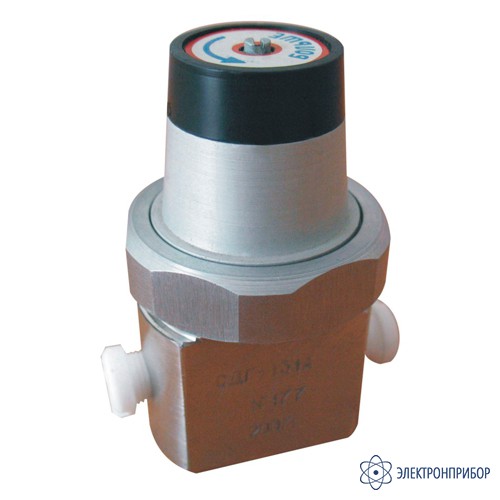

СДГ-131А — cтабилизатор давления газа

Сохранить в PDF Распечатать
  • Особенности стабилизатора давления газа СДГ-131А:

    Предназначен для регулирования и стабилизации давления газа в линии «после себя» в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, полиамид ПА-6 по ОСТ6-06-С9-83.

  • Технические характеристики стабилизатора давления газа СДГ-131А:

    Параметр Значение
    Давление газа на входе 0,6...15 мПа (6…150 кгс/см2)
    Стабилизируемое давление газа на выходе 0,025...0,16 МПа (0,25…1,6 кгс/см2)
    Расход газа (по воздуху) 1…250 л/ч
    Параметры анализируемой среды:
         температура газа на входе в стабилизатор
         относительная влажность газа на входе в стабилизатор, не более
         содержание механических примесей при размере частиц не более 5 мкм, не более

    -10…+50°С
    80%
    1 мг/м3
    Изменение стабилизируемого давления при изменении давления на входе
    на 1000 кПа, не более
    14 кПа (0,14 кгс/см2)
    Изменение установленного стабилизируемого давления на выходе
    за 1 год работы, не более
    30 кПа (0,3 кгс/см2)
    Габаритные размеры, не более Ø49 мм, L=75 мм
    Масса стабилизатора, не более 0,5 кг
    Средний срок службы, не менее 8 лет

    Рабочее положение стабилизатора - любое.

    Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.

  • Комплект поставки СДГ-131А

    Наименование Количество
    Стабилизатор давления газа СДГ-131А 1
