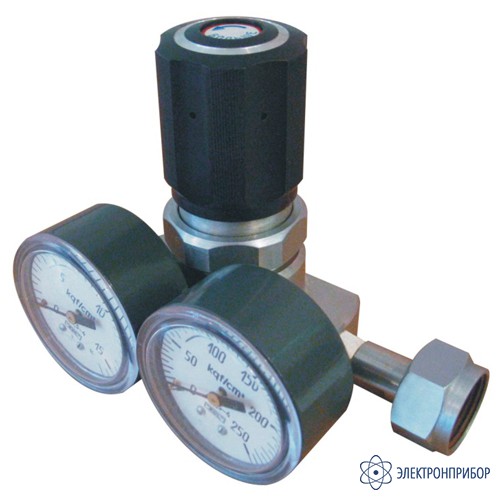

СДГ-100М — cтабилизатор давления газа

Сохранить в PDF Распечатать
  • Особенности стабилизатора давления газа СДГ-100М:

    Предназначен для регулирования и стабилизации давления газов особой чистоты в линии «после себя» при подаче их в системы газового анализа и газоанализаторы. Может применяться в малогабаритных технологических установках.

    Стабилизатор обладает диффузионной плотностью, то есть исключает проникновение из окружающей среды микропримесей, загрязняющих рабочий газ.

    Стабилизатор имеет климатическое исполнение УХЛ 4,2 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: стали I2X18H10T, 40Х13 по ГОСТ 5632-72, сплавы 36НХТЮ, 40КХНМ по ГОСТ 10994-74, фторопласт 4 по ТУ6-05-810-86, резина ИРП-1287 по ТУ38.005.1166-73, резина НО-68-1 по ТУ005 1166-87, полиамид ПА6 по ОСТ 6-06-09-83.

  • Технические характеристики стабилизатора давления газа СДГ-100М:

    Параметр Значение
    Давление на входе 1,2…15 МПа (12…150 кгс/см2)
    Регулируемое давление на выходе 0,05…1 МПа (0,5…10 кгс/см2)
    Расход газа (по воздуху) 1…1200 л/ч
    Изменение давления газа на выходе при изменении давления на входе
    на 1 МПа, не более
    10 кПа (0,1 кгс/см2)
    Изменение давления газа на выходе при изменении расхода газа
    на 10 л/ч (по воздуху), не более
    4 кПа (0,04 кгс/см2)
    Изменение давления газа на выходе при изменении температуры
    окружающего воздуха на 10°С, не более
    4 кПа (0,04 кгс/см2)
    Изменение давления газа на выходе за 30 сут работы, не более 10 кПа (0,1 кгс/см2)
    Параметры анализируемой среды:
         температура газа на входе в стабилизатор
         относительная влажность газа на входе в стабилизатор, не более
         содержание механических примесей при размере частиц не более 5 мкм, не более

    -10…+50°С
    80%
    1 мг/м3
    Габаритные размеры, не более 155×125×92 мм
    Масса стабилизатора, не более 1,6 кг
    Средний срок службы, не менее 8 лет
  • Комплект поставки СДГ-100М

    Наименование Количество
    Стабилизатор давления газа СДГ-100М 1
