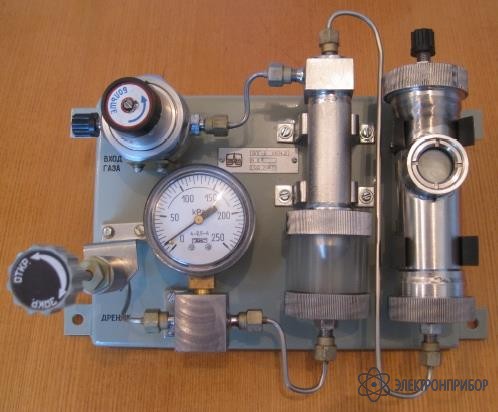

БПГ-2 — блок подготовки газа

Сохранить в PDF Распечатать
  • Особенности блока подготовки газа БПГ-2:

    • Давление газа на входе может устанавливаться в пределах от 0,5 до 25 МПа.
    • Давление газа на выходе поддерживается с помощью стабилизатора давления, контролируется по манометру 0…250 кПа и устанавливается в пределах от 100 до 160 кПа в зависимости от типа подсоединенного к штуцеру гигрометра или газоанализатора.

    Назначение блока подготовки газа БПГ-2:

    Предназначен для очистки анализируемого природного газа ГОСТ 27577-87 от тяжелых углеводородов, масляных аэрозолей и механических примесей с размером не более 5 мкм.

    Блок БПГ-2 может использоваться для очистки других газов, не содержащих примесей, вызывающих коррозию металлов 12Х18Н10Т, 4Х13, 40КХНМ и не взаимодействующих с резиной ИРП 1266, ИРП 1287. Все детали и узлы блока, а также наполнение фильтрующих элементов изготовлены из материалов минимально сорбирующих влагу и не искажающих показания гигрометров.

  • Технические характеристики блока подготовки газа БПГ-2:

    Общие данные
    Давление газа на входе в пределах от 0,5 до 25 МПа
    Давление газа на выходе поддерживается с помощью стабилизатора давления, контролируется по манометру 0…250 кПа и устанавливается в пределах от 100 до 160 кПа в зависимости от типа подсоединенного к штуцеру гигрометра или газоанализатора
    Расход газа через штуцер «ДРЕНАЖ» устанавливается с помощью переменного дросселя в пределах от 3 до 5 л/мин в зависимости от содержания примесей в анализируемом газе; большему содержанию примесей соответствует больший расход
    Габаритные размеры 275×220×165 мм
    Присоединительные размеры 54×130 мм крепление болтами М6 (4 шт.)
  • Комплект поставки БПГ-2

    Наименование Количество
    Блок подготовки газа БПГ-2 1
    Паспорт 1
    Руководство по эксплуатации 1
