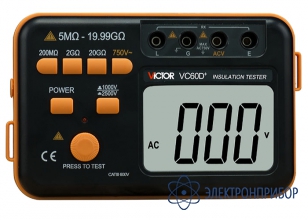

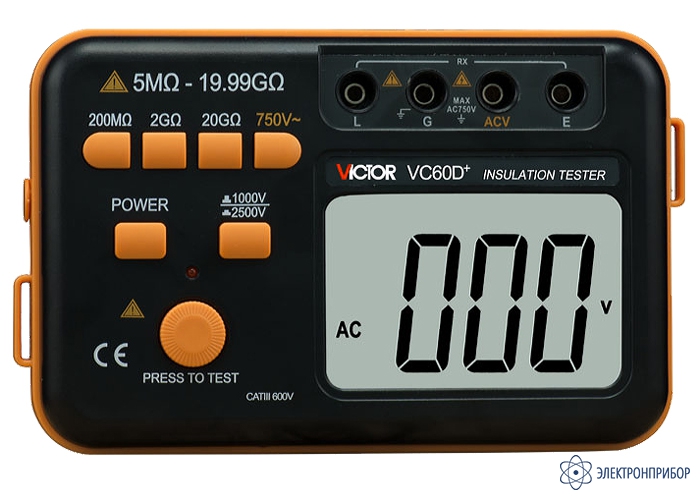

Victor VC60D+ — измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание измерителя сопротивления изоляции Victor VC60D+:

    Цифровой измеритель сопротивления изоляции Victor VC60D+ использует преобразование постоянного напряжения (12 В) в высокое постоянное напряжение 1000 В/2500 В и позволяет проверять состояние изоляции путем измерения микроамперного тока при подаче испытательного напряжения, аналогично традиционному мегомметру. В основе регистрирующей части прибора лежит АЦП с двойным интегрированием, дающий еще и дополнительную функцию измерения переменного напряжения.

    Victor VC60D+ имеет высокую нагрузочную способность, хорошую защищенность от влияния электрического поля, широкий диапазон измерения, наличие подсветки ЖК-дисплея, а наличие шейного ремня освобождает для работы обе руки.

    Надежность и высокое качество магаоометра Victor VC60D+ обеспечивают ему широкое применение для проверки коммерческой электросети, сопротивления изоляции электрооборудования, электроинструмента, кабелей.

    Особенности измерителя сопротивления изоляции Victor VC60D+:

    • Разрядность шкалы: 2000 отсчетов;
    • 2 тестовых напряжения: 1000 В, 2500 В: ±10%;
      Пределы и базовая точность измерения:
      - 1000 В: 6~199.9 МОм: ±5%; 0.06~1.999 ГОм: ±5%; 0.6~19.99 ГОм: ±5%;
      - 2500 В: 5~199.9 МОм: ±5%; 0.05~1.999 ГОм: ±5%; 0.5~19.99 ГОм: ±5%;
    • Ток короткого замыкания: <4 мА;
    • Переменное напряжение 750 В: ±1%;
    • Световая индикация наличия высокого напряжения;
    • Подсветка дисплея;
    • Автоотключение питания;
    • Индикация перегрузки;
    • Индикатор разряженной батареи.
  • Технические характеристики измерителя сопротивления изоляции Victor VC60D+:

    Параметр Значение
    Сопротивление изоляции
    Номинал испытательного напряжения 1000 В±10 % 2500 В±10 %
    Диапазон измерения сопротивления изоляции 200 МОм 6,0 ~ 199,9 МОм 5~199,9 МОм
    2 ГОм 0,06 ~ 1,999 ГОм 0,05~1,999 ГОм
    20 ГОм 0,6~19,99 ГОм 0,5~19,99 ГОм
    Погрешность ±(5 % пкзн + 5 емр)
    Ток короткого замыкания меньше 4 мА
    Используемые гнезда L, E
    Измерение переменного напряжения
    Диапазон измерения 0~750 В
    Погрешность ±(1 % пкзн + 6 емр)
    Общие характеристики
    Импеданс входа 1 МОм
    Диапазон частоты (50~200) Гц
    Используемые гнезда ACV, G
    Дисплей 84,8 × 59,8 мм, жидкокристаллический (ЖК), макс. показание 1999
    Индикация перегрузки отображение единственной цифры "1" в младшем разряде
    Функция автоматического выключения питания приблизительно через 15 мин после включения прибора
    Питание элементы 1,5 В × 8 шт. (тип АА) или от внешнего сетевого адаптера
    Индикатор разряженной батареи  на ЖК-дисплее
    Потребляемая мощность 300 мВт при измерении
    Условия эксплуатации температура (0~+40) °C, относительная влажность 30 ~ 85 %
    Размеры 175(Д) × 110(Ш) ×70(В) мм
    Масса около 720 г (включая батарею питания)
  • Комплект поставки Victor VC60D+

    Наименование Количество
    1 Измеритель сопротивления изоляции Victor VC60D+ 1
    2 Комплект измерительных проводов со щупами 1
    3 Комплект наконечников-зажимов 1

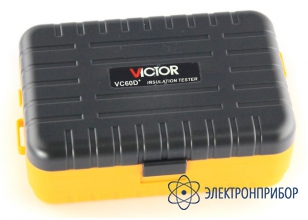

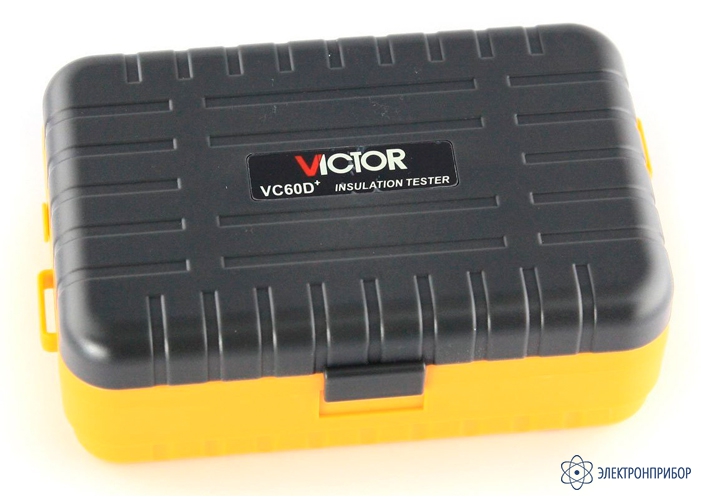

    4 Кейс 1
    5 Руководство по эксплуатации 1
