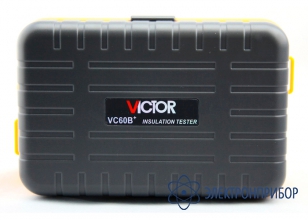

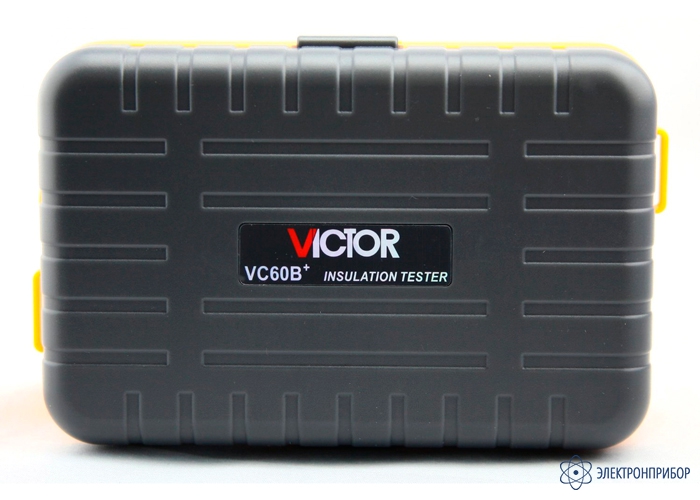

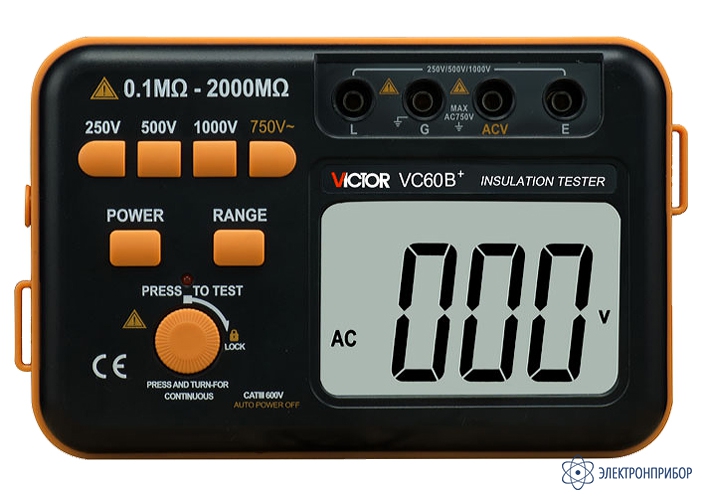

Victor VC60B+ — измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание измерителя сопротивления изоляции Victor VC60B+:

    Магаомметр Victor VC60B+ имеет конвертер постоянного напряжения с низким энергопотреблением и высоким КПД преобразования постоянного напряжения 9 В в постоянное напряжение 250 В/500 В/1000 В. Наличие АЦП с двойным интегрированием для измерения сопротивления изоляции, широкий диапазон измерения, наличие подсветки ЖК-дисплея и функция автоматического выключения питания обеспечивают простоту использования прибора. Данный портативный прибор имеет элегантный вид и превосходное качество изготовления, надежен и стабилен в работе, а наличие шейного ремня освобождает для работы обе руки. Victor VC60B+ прекрасно подходит для проверки сопротивления изоляции в электротехнике, в кабельных хозяйствах, в электрическом и механическом оборудовании, в телекоммуникационном оборудовании и системах поставки электроэнергии.

    Особенности измерителя сопротивления изоляции Victor VC60B+:

    • Разрядность шкалы: 2000 отсчетов;
    • 3 тестовых напряжения: 250 В, 500 В, 1000 В: ±10%;
    • Пределы и базовая точность измерения:
      - 250 В: 0.1~20 МОм: ±4%; 20~500 МОм: ±4%;
      - 500 В: 0.1~50 МОм: ±4%; 50~1000 МОм: ±4%;
      - 1000 В: 0.1~100 МОм: ±4%; 100~2000 МОм: ±4%;
    • Ток короткого замыкания: 250 В - 1.8 мА/500 В - 1.8 мА/1000 В - 1.6 мА;
    • Переменное напряжение 750 В: ±1%;
    • Световая индикация наличия высокого напряжения;
    • Подсветка дисплея;
    • Автоотключение питания;
    • Индикация перегрузки;
    • Индикатор разряженной батареи.
  • Технические характеристики измерителя сопротивления изоляции Victor VC60B+:

    Параметр Значение
    Сопротивление изоляции
    Номинал испытательного напряжения 250 В±10 % 500 В±10 % 1000 В±10 %
    Кнопка RANGE не нажата 0,1 ~ 20 МОм 0,1 ~ 50 МОм 0,1 ~ 100 МОм
    нажата 20 ~ 500 МОм 50 ~ 1000 МОм 100 ~ 2000 МОм
    Погрешность ±(4 % пкзн + 2 емр)
    Ток короткого замыкания 1,8 мА 1,8 мА 1,6 мА
    Срединное сопротивление* 2 МОм 2 МОм 5 МОм
    Используемые гнезда L, E
    Измерение переменного напряжения
    Диапазон измерения 0~750 В
    Погрешность ±(4 % пкзн + 2 емр)
    Общие характеристики
    Импеданс входа 1 МОм
    Диапазон частоты (50~200) Гц
    Используемые гнезда ACV, G
    Дисплей 84,8 × 59,8 мм, жидкокристаллический (ЖК), макс. показание 1999
    Индикация перегрузки отображение единственной цифры "1" в младшем разряде
    Функция автоматического выключения питания приблизительно через 15 мин после включения прибора
    Питание элементы 1,5 В × 6 шт. (тип АА) или от внешнего сетевого адаптера
    Индикатор разряженной батареи  на ЖК-дисплее
    Потребляемая мощность 300 мВт при измерении
    Условия эксплуатации температура (0~+40) °C, относительная влажность 30 ~ 85 %
    Размеры 175(Д) × 110(Ш) ×70(В) мм
    Масса около 630 г (включая батарею питания)

    * Срединное сопротивление – значение сопротивления, гарантирующее испытательное напряжение не меньше 90 % от номинального значения.

  • Комплект поставки Victor VC60B+

    Наименование Количество
    1 Измеритель сопротивления изоляции Victor VC60B+ 1
    2 Комплект измерительных проводов со щупами 1
    3 Комплект наконечников-зажимов 1
    4 Кейс 1
    5 Руководство по эксплуатации 1
