ПСИ2500, ПСИ 2500, ПСИ-2500

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

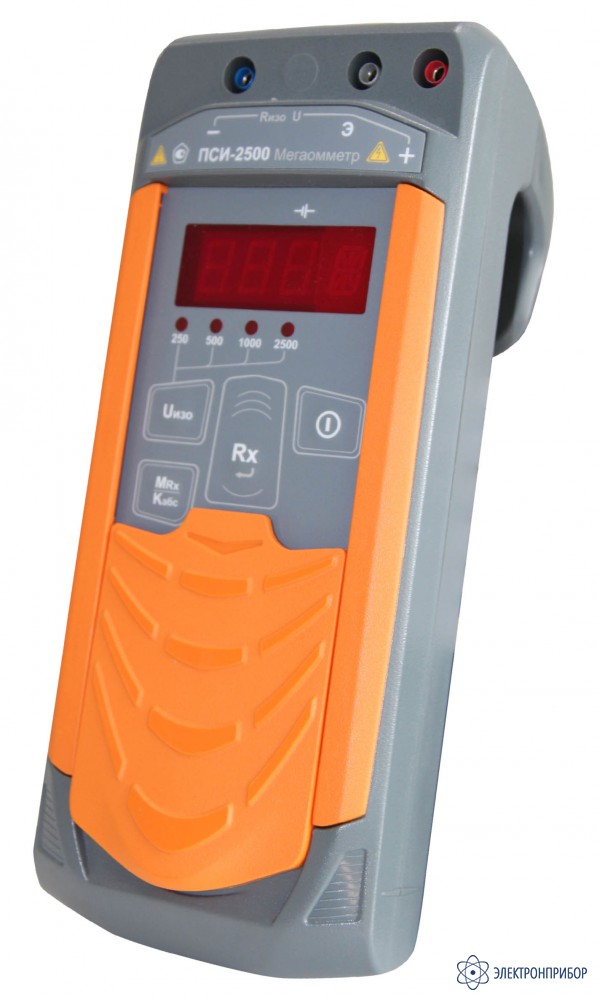

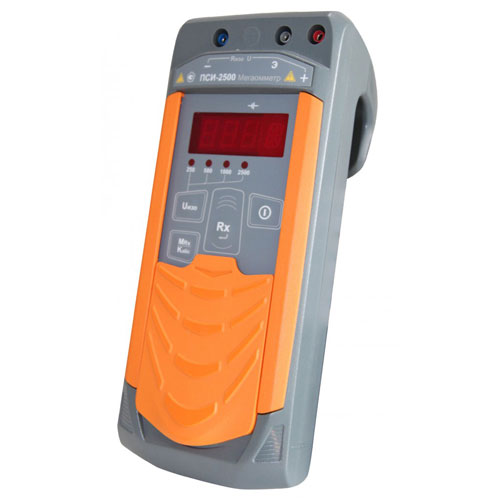

ПСИ-2500 — мегаомметр

Сохранить в PDF Распечатать
  • Назначение мегаомметра ПСИ-2500:

    Мегаомметр ПСИ-2500 предназначен для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением. Мегаомметр также измеряет напряжение переменного тока в случае его наличия на объекте измерения.

    Особенности мегаомметра ПСИ-2500:

    • Мегаомметр обеспечивает автоматическое переключение диапазонов и определение единиц измерения;
    • При выключении мегаомметр сохраняет, а при включении восстанавливает настройки последнего измерения;
    • Мегаомметр использует результаты измерения сопротивления изоляции в моменты времени 15±1 с и 60±1 с (от начала измерения) для расчета коэффициента абсорбции;
    • Питание осуществляется от пяти сменных элементов питания типоразмера АА (LR6), устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В»;
    • Мегаомметр обеспечивает самоконтроль напряжения питания. При снижении напряжения от 5,2 В до 5,0 В происходит отключение;
    • Время готовности мегаомметра при включении питания не более 4 с;
    • Время непрерывной работы мегаомметра при измерении сопротивлений при работе по циклу: измерение – 1 минута, пауза – 2 минуты, не менее 5 часов;
    • При неиспользовании мегаомметра в течение от 2 до 3 минут, происходит автоматическое выключение;
    • Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».
  • Технические характеристики мегаомметра ПСИ-2500:

    Параметр Значение
    Измерение электрического сопротивления изоляции постоянному току
    Диапазоны измерения сопротивления Пределы допускаемой основной  абсолютной погрешности
    от 0,01 до 999 МОм ±(0,03×R+ 3 е.м.р.)
    от 1,00 до 10,0 ГОм
    (при испытательных напряжения 500, 1000 и 2500 В)
    ± (0,05×R + 5 е.м.р.)
    Испытательные напряжения
    Значения испытательного напряжения на разомкнутых гнёздах, В  250 ,500, 1000 и 2500
    Пределы допускаемой основной относительной погрешности установки испытательного напряжения, % от 0 до плюс 15
    Ток в измерительной цепи при коротком замыкании, не более, мА 2
    Измерение напряжения переменного тока
    Диапазон измерения действующего значения напряжения переменного тока частотой 50 Гц, В от 40 до 700
    Пределы допускаемой основной абсолютной погрешности
    измерения напряжения переменного тока частотой 50 Гц, В
    ± (0,05×U+ 3 е.м.р.)
    Общие технические характеристики
    Диапазон напряжения питания, В от 7,5 до 5,2
    Мощность потребления, не более, Вт 8
    Масса, не более, кг 0,8
    Габаритные размеры, не более, мм 88х105х245
    Срок службы, не менее, лет 8
  • Комплект поставки ПСИ-2500

    Наименование Количество
    1. Мегаомметр ПСИ-2500 1
    2. Руководство по эксплуатации 1

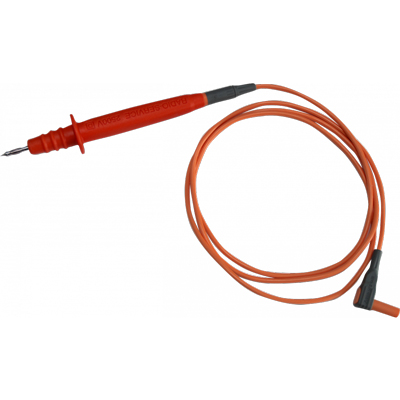

    3. Кабель измерительный, красный, длиной 1,5 м 1
    4. Кабель измерительный, синий, длиной 1,5 м 1

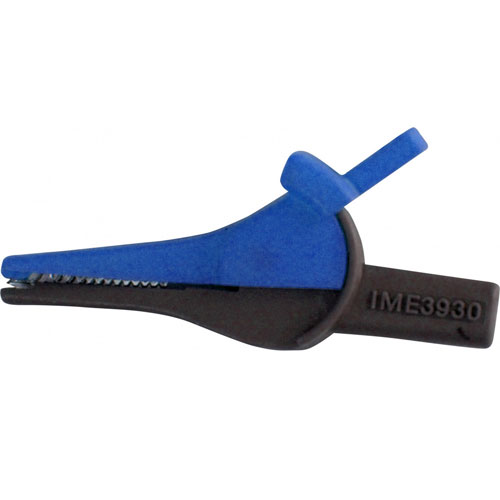

    5. Зажим типа «крокодил» 1
    6. Батарейный отсек 1

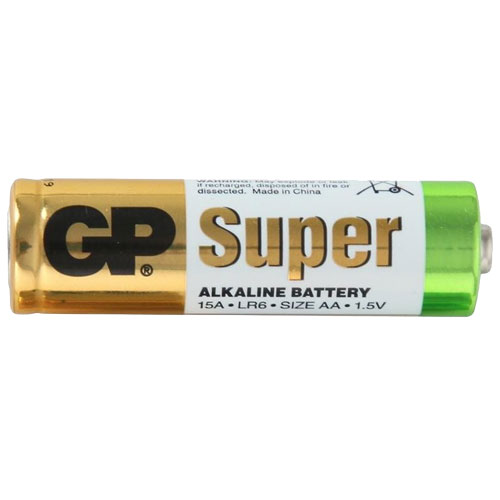

    7. Элементы питания 1,5В АА (LR6) 5
    8. Упаковка потребительская 1
