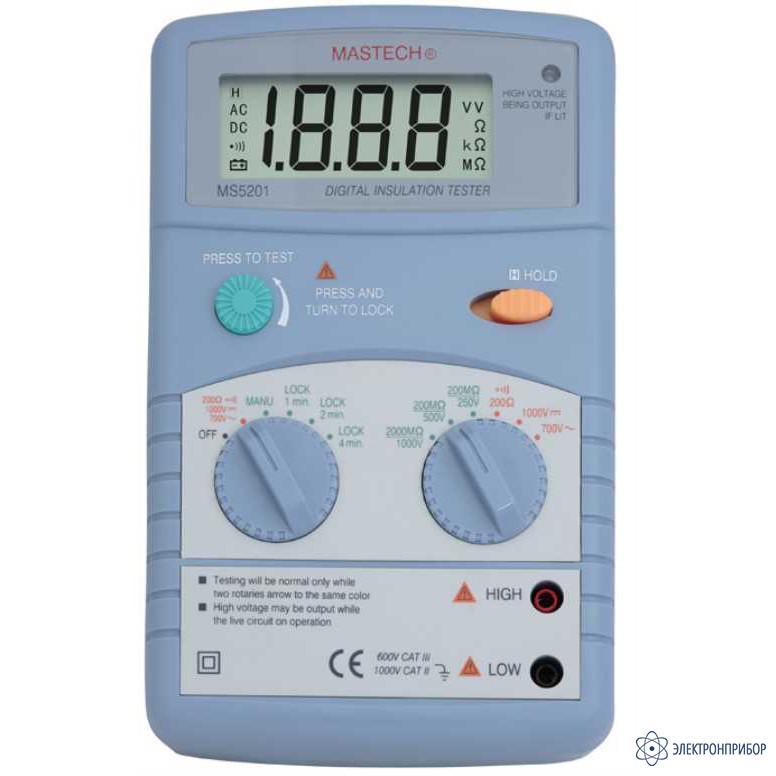

MS5201 — цифровой мегоомметр

Код товара: 31625
  • Назначение цифрового мегоомметра MS5201:

    Цифровой мегоомметр MS5201 служит для измерения сопротивления изоляции токонесущих элементов электросетей, находящихся под большим напряжением. MS5201 полностью соответствует требованиям международного стандарта IEC1010-1 CAT III 600V и CAT II 1000V. Прибор имеет большой ЖК-дисплей с высотой сегментов 22 мм. Полученные значения измерений можно зафиксировать с помощью функции HOLD. Цифровой мегоомметр MS5201 имеет звуковую и световую индикацию перегрузки. Питание осуществляется с помощью 6 батарей питания 1,5 В типа АА. Цифровой мегоомметр MS5201 имеет сертификат РосТеста.

    Особенности цифрового мегоомметра MS5201:

    • Ручной и автоматический режимы проведения измерений;
    • Дисплей разряда (max. 1999);
    • Режим «Data hold» (сохранение данных);
    • Звуковой и светодиодный индикаторы неправильного выбора положения переключателя;
    • Режим прозвона цепей на проводимость со звуковым сигналом.
  • Технические харакетристики цифрового мегоомметра MS5201:

    Параметр Значение
    Сопротивление изоляции
    Диапазон 200 MОм /250 В 200 MОм /500 В 2000 MОм /1000 В
    Тестовое постоянное напряжение 250 В ±10% 500 В ±10% 1000 В ±10%
    Диапазон измерения 0-200 MОм 0-200 MОм 0-1000 MОм
    0-2000 MОм
    1000 MОм -2000 MОм
    Точность ± (3% ± 5D) ± (5% ± 5D)
    Выходное напряжение при разомкнутой цепи 250 В ±10% 500 В ±10% 1000 В ±10%
    Минимальное выходное напряжение 225 В при 0.25 MОм 450 В при 0.5 MОм 900 В при 1 MОм
    Тестовый ток (приближенно) 1 мА при 0.25 MОм 1 мА при 0.5 MОм 1 мА при 1 MОм
    Ток короткого замыкания <2.5
    Переменное напряжение
    Диапазон 700 В
    Разрешение 1 В
    Точность ± (1.2% + 5D)
    - Входное сопротивление: 10 MОм
    - Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В
    - Частотный диапазон: 40 – 400 Гц
    - Показание: среднее, калиброванное в действующее по синусоидальному сигналу
    Постоянное напряжение
    Диапазон 1000 В
    Разрешение 1 В
    Точность ± (0.8% + 3D)
    - Входное сопротивление: 10 MОм
    - Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В
    Сопротивление
    Диапазон 200 Ом
    Разрешение 0.1 Ом
    Точность ± (1.0% + 3D)
    - Максимальное напряжение на входных разъемах прибора около 2.5 В
    - Защита от перегрузки: постоянное или действующее переменное 250 В
    Прозвонка соединений
    Звуковой сигнал встроенного зуммера раздается при сопротивлении цепи менее 50 Ом
    - Максимальное напряжение на входных разъемах прибора около 2.5 В
    - Защита от перегрузки: постоянное или действующее переменное 250 В
    Общие характеристики
    Максимальное напряжение между входами прибора и землей 1000 В постоянного или переменного тока (синусоидальная волна)
    Метод измерений АЦП с двойным преобразованием
    Временная дискретизация 0,4 сек.
    Временная дискретизация Жидкокристаллический , высота 22 мм
    Максимальное отображаемое значение 1999 (3 ½ разряда)
    Индикация полярности Автоматическая индикация отрицательной полярности «-»
    Потребляемая мощность 5 мА при измерении 1000 В постоянного тока, 750 В переменного тока,
    200 Ом, прозвона цепи на обрыв
    30 мА при измерении 200 МОм/250 В
    50 мА при измерении 200 МОм/500 В
    100 мА при измерении 2000 МОм/1000 В
    Диапазон рабочих температур 0...+40 °C
    Диапазон температур хранения -10...+50 °C
    Относительная влажность Менее 85%
    Габаритные размеры 192 х 122 х 55 мм
    Вес 545 г приблизительно (с батареей)

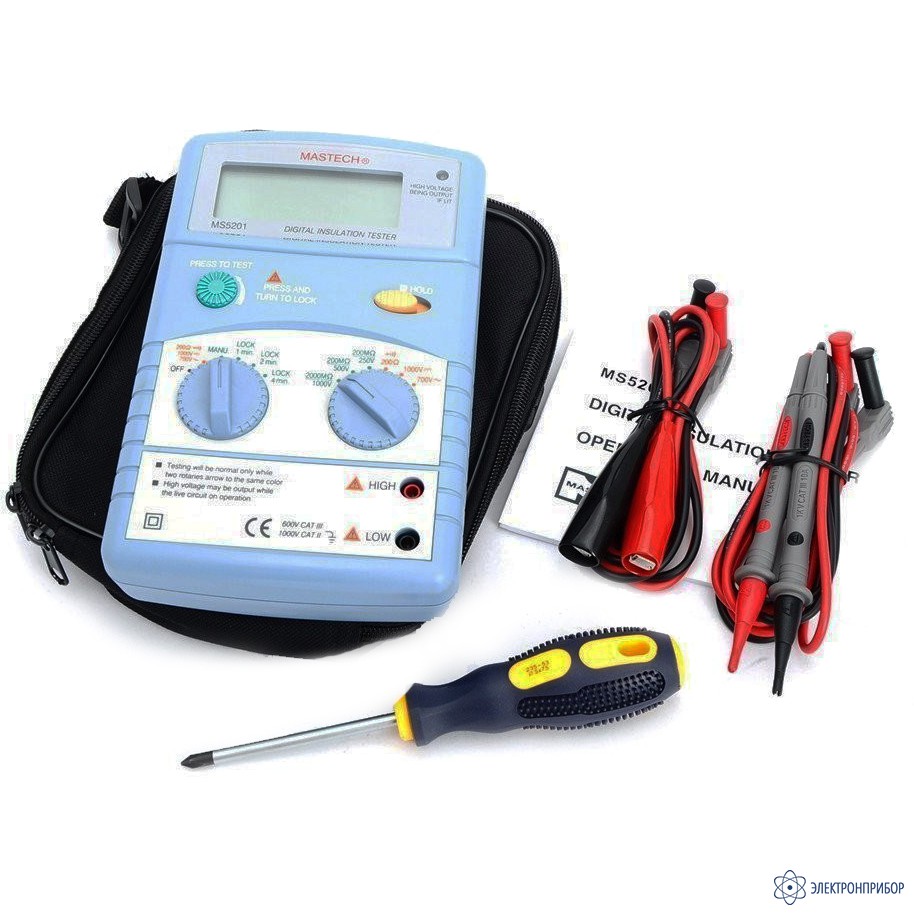

  • Комплект поставки MS5201

    Наименование Количество
    1 Цифровой мегоомметр MS5201 1
    2 Комплект соединительных проводов (5 А /1000 В) 1
    3 Комплект соединительных зажимов (5 А /1000 В) 1
    4 Батареи 1,5 В типоразмера АА 6
    5 Отвертка 1
    6 Мягкий чехол 1
    7 Инструкция по эксплуатации 1
