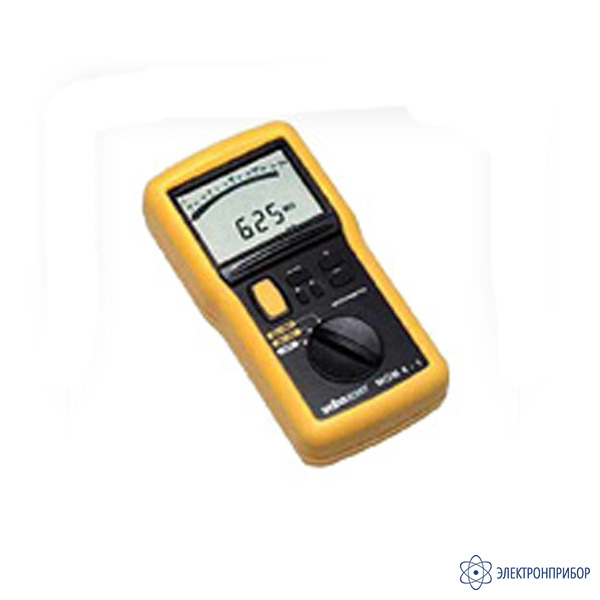

MOM 4-1 — прибор для измерения изоляции (мегаомметр)

Сохранить в PDF Распечатать
  • Назначение мегаомметра MOM 4-1:

    Мегаомметр MOM 4-1 служит для измерения сопротивления изоляции и напряжения в кабелях, электрических блоках, приборах, установках и т.д. Он предназначен прежде всего для работ с изоляцией и монтажных работ, и вносит вклад в безопасность при выполнении данных работ.

    Получением данных, их обработкой и отображением в мегомметре MOM 4-1 управляет микропроцессор. Питание осуществляется от 6 батарей, которые размещены в отдельном отсеке. Все части прибора находятся в ударопрочном пластмассовом корпусе.

    Путем перевода функционального переключателя в специальное положение прибор производит измерение напряжения между своими клеммами и показывает результат измерения. Если нет опасного напряжения, то тогда нажатием на кнопку производится измерение изоляции. После отпускания кнопки прибор возвращается в режим измерения напряжения.

    Особенности мегаомметра MOM 4-1:

    • Измерение сопротивления до 2 ГОм
    • Измерение переменного и постоянного напряжения до 600 В
    • Автоматическое распознавание и оповещение о наличии опасного напряжения на клеммах
    • Предотвращение любого измерения изоляции при напряжении выше 25 В
    • Защита прибора от внешней перегрузки
    • Безопасность персонала за счет автоматической разрядки проверяемого объекта
    • Прямое или разностное показание сохраненного результата измерения
    • Активизация граничных значений оповещения и подача длительного акустического сигнала при превышении заданного граничного значения
    • Автоматическое отключение прибора и показания уровня заряда батареи
    • Большой ЖК-дисплей с графической шкалой и цифровым показаниями. В режиме измерения изоляции хорошее распознавание тренда с помощью квазианалогового показания на графической шкале.
  • Технические характеристики мегаомметра MOM 4-1:

    Параметр Значения
    Диапазон измерения изоляции при 50 В: 10 кОм ... 2 ГОм
    при 100 В: 20 кОм ... 2 ГОм
    Частота измерений цифрового дисплея 2,5 измерения в секунду
    Частота измерения графической шкалы 10 измерений в секунду
    Цифровая точность:
    400 MОм ... 3999 MОм
    4 ГОм ... 20 ГОм

    3 % показания ± 2 знака
    5 % показания ± 2 знака
    Аналоговая точность 5 % показания ± сегмент
    Напряжение измерения 50 В и 100 В
    Измерение напряжения 0 ... 600 В AC/DC
    Устойчивость к перегрузке по входному напряжению 720 В AC/DC
    Размер ЖК-дисплея 73 x 54,3 мм
    Питание 6 Батарей 1,5 В (LR 20)
    Рабочая температура минус 10 ... +55 °C
    Габаритные размеры 211 x 108 x 60 мм
    Вес около 840 г
  • Комплект поставки MOM 4-1

    Наименование Количество
    1. Мегаомметр MOM 4-1 1
    2. Комплект кабелей с клеммами подключения 1
    3. Защитная сумка 1
    4. Руководство по эксплуатации 1
