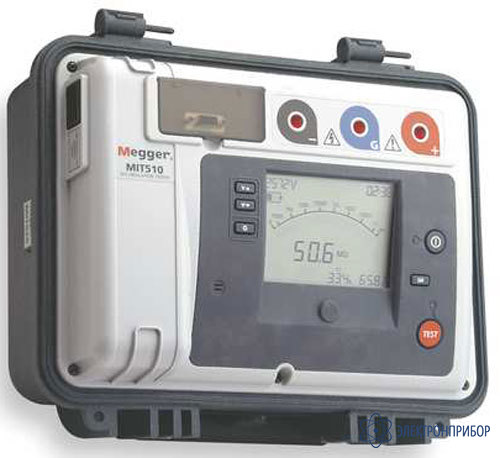

MIT510 — мегаомметр (на 5 кВ)

Сохранить в PDF Распечатать
  • Назначение мегаомметра MIT510:

    Новые приборы для измерения сопротивления изоляции на 5 кВ от Megger сконструированы специально для того, чтобы помочь вам в измерениях и эксплуатации высоковольтного электрооборудования. Легкий, удобный в эксплуатации корпус с шероховатой поверхностью изготовлен из прочного полипропилена, благодаря чему достигается пыле- влагозащищенность прибора согласно IP65. В дополнение ко всему, для удобства опознания среди других приборов, номер модели присутствует как на верхней, так и на боковой стороне корпуса.

    Прибор обладает большим, легко читаемым жидкокристаллическим дисплеем с подсветкой, что одинаково подходит для использования при ярком освещении и при его почти полном отсутствии. Отображаемая информация включает в себя сопротивление, напряжение (вольтаж), ток утечки, емкостное сопротивление, состояние батарей и константу времени. В дополнение к этому, постоянно отображается продолжительность измерений, что избавляет от необходимости в нескольких таймерах.

    Приборы могут производить измерения питаясь от сети 220 В или от встроенного аккумулятора, что чрезвычайно удобно, когда условия эксплуатации на месте неизвестны или требуется длительное использование прибора.

    Прибор прост и понятен в использовании, а присутствие на крышке инструкции по включению и основным функциям прибора избавляет от необходимости всюду носить с собой объемистый мануал.

    Прибор оборудован дополнительным экранированным разъемом для заземления, чтобы увеличить точность измерений. В комплекте с прибором поставляются экранированные стандартные провода.

    В целях расширения области применения, MIT510 имеет возможность установления пошагового испытательного напряжения от 250 до 5000 В, что избавляет, в случае необходимости, использовать несколько приборов для измерения сопротивления изоляции.

    Этот прибор для измерения сопротивления изоляции сконструирован в соответствии с наивысшими стандартами безопасности и соответствуют стандарту EN61010. В дополнение к этому, прибор измеряет напряжение на зажимах и отображает предупреждение о высоком напряжении и останавливает измерения, если напряжение превышает 50 В. По окончании измерений прибор автоматически разряжает цепь от энергии, поступившей на оборудование за время проведения измерений.

  • Технические характеристики мегаомметра MIT510:

    Параметр Значения
    Входное напрядение питания 85 - 260 В, 50/60 Гц
    Рабочее тест напряжение 250 В, 500 В, 1000 В, 2500 В, 5000 В
    Точность измерений / погрешность (при 23 °C) ±5% до 1 TΩ ±15% от 1 TΩ до 7,5ТΩ ±20% от 5 TΩ до 10ТΩ ±5 знаков
    Защитный терминал 2% возможных ошибок при заземлении утечки на 500 kΩ при 100 MΩ нагрузки
    Вывод данных на дисплей цифровой: от 10kΩ до 15TΩ Аналоговый: от 100 kΩ до 1 TΩ
    Короткое замыкание/ток заряда 3 мА
    Время зарядки конденсатора ≤ 5 секунд на 1 мкФ при токе 3 мА
    Время разрядки конденсатора ≤ 5 секунд на 1 мкФ для разрядки от 5000 В до 50 В
    Измерения емкости 1 нФ до 50 мкФ (в зависимости от измеряемого напряжения)
    Точность измерения емкости (при 23 °C) ±5% ± 5 нФ
    Габаритные размеры 305 х 194 х 360 мм
    Масса 6,75 кг
  • Комплект поставки MIT510

    Наименование Количество
    1. Прибор MIT510 1
    2. Тест провода 3 м 1
    3. Руководство пользователя на CD-ROM 1
