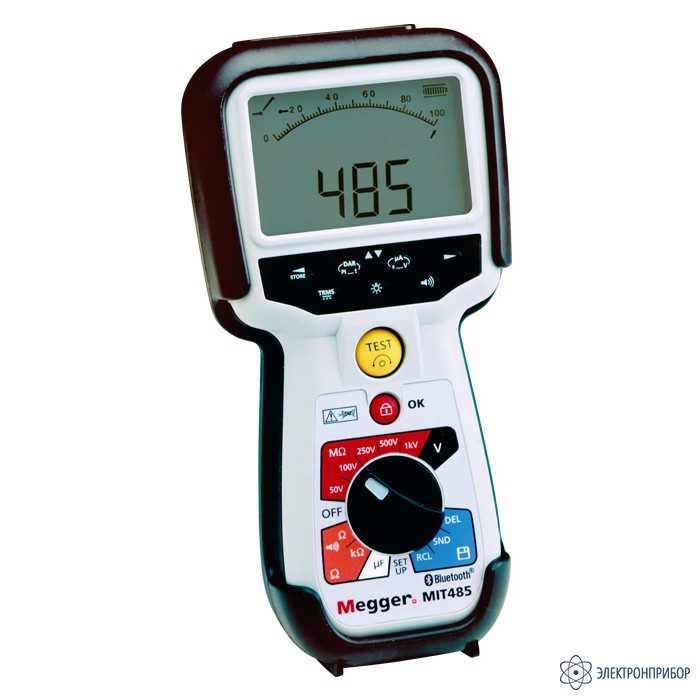

MIT485 — мегаомметр

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      45403-10

    • Производитель

      Megger, Великобритания

    Описание мегаомметра MIT485:

    Серия MIT480 приборов для измерения сопротивления изоляции компании Megger была разработана специально для промышленности связи. Тестеры изоляции и целостности цепей объединили в себе новейшие технологии измерений в этой области и новые конструктивные решения, обеспечившие создание самых современных приборов – компактных и удобных в эксплуатации. Серия тестеров MIT480 непосредственно заменяют хорошо зарекомендовавшую себя группу приборов BM80, предоставляют большие функциональные возможности при одновременном упрощении работы и обеспечивают более широкий спектр применения.

    Тестеры серии MIT480

    • MIT480: тестер с испытательным напряжением 50 В, 100 В;
    • MIT481: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В 1000 В;
    • MIT485: так же, как и у MIT481, плюс возможность перегрузки результатов испытаний.

    Особенности мегаомметра MIT480:

    Испытание изоляции:

    • Испытательные напряжения. 50 В/100 В или от 50 В до 1000 В доступны в зависимости от типа прибора. Действительное испытательное напряжение отображается на маленьком цифровом индикаторе, а результаты испытания – на большом цифровом дисплее;
    • Аналоговая дуговая шкала. На дисплее также отображается аналоговая шкала в форме дуги для воспроизведения отклика прибора;
    • Ток утечки через изоляцию. MIT481 и MIT485 допо лнительно к испытательному напряжению отображают величину тока утечки через изоляцию;
    • Измерение сопротивления изоляции. Доступен диапазон и с пытаний до 10 или 200 гигаом;
    • Силиконовые испытательные провода. Необходимы для предотвращения ошибок при измерении сопротивления изоляции больше 10 гигаом;
    • Функция запрета испытаний. Не допускает выполнение испытания для определения сопротивления изоляции, если во время испытания обнаружено напряжение, превышающее 75 В;
    • Функция фиксации испытаний. Позволяет установить испытание изоляции на непрерывный режим тестирования;
    • Тестирование по времени. MIT481 и MIT485 имеют опции для выполнения испытаний изоляции по времени.

    Определение целостности цепи и измерения сопротивления:

    • 200 мА или 20 мА. Доступны эти испытательные токи для проведения испытаний на целостность цепи. Испытательный ток 20 мА существенно увеличивает срок службы батарей питания;
    • Режим автоматического тестирования (Auto test). При контакте с цепью позволяет реализовать возможность работы двумя руками, исключая необходимость нажатия кнопк и запуска испытаний;
    • Функция обнуления сопротивления проводов. Компенсация (NULL) сопротивления проводов работает вплоть до величины сопротивления 9,99 Ω;
    • Включение/отключение зуммера. Выбор с помощью кнопки;
    • Границы сигнализации. Порог срабатывания звуковой сигнализации при нарушении целостности цепи может быть установлен по величине максимального сопротивления. Сопротивление ниже установленного порога приводит к появлению звукового сигнала. Настройка порога выполняется в пределах от 1 Ω до 20 Ω за 5 шагов;
    • Диапазон измерения в килоомах. Расширяет возможности измерения сопротивления от 10 Ω до 1 МΩ.

    Измерение емкости:

    • Измерение емкости. Автоматический выбор диапазона измерения от 0,1 нФ до 10 мкФ. Результаты отображаются на главном цифровом дисплее;
    • Длина кабеля. Отображается на вспомогательном дисплее. Длина кабеля рассчитывается по устанавливаемой образцовой погонной емкости кабеля (по умолчанию 50 нФ/км);
    • Образцовая емкость кабеля. Переменная величина, необходимая для расчета расстояния, которая настраивается в пределах от 40 нФ/км до 60 нФ/км;
    • Км или футы. Могут отображаться на дисплее в зависимости от единиц длины, выбранных в режиме настройки.

    Напряжение и частота:

    • Норма CAT IV. Применима для использования в цепях с напряжением до 600 В категории IV;
    • Напряжение переменного тока. Измерение действительного среднеквадратического значения вплоть до 600 В;
    • Напряжение постоянного тока. Измерение до 600 В;
    • Автоматический выбор диапазона измерения. От 10 мВ до 600 В обеспечивает возможности широкого применения прибора и ввода сигналов от датчиков;
    • Функция вольтметра по умолчанию. Включается при любой функции тестирования, если обнаружено напряжение в цепи.

    Другие возможности приборов:

    • Все тесты будут запрещены, если в цепи обнаружено напряжение больше 75 В;
    • Неисправность предохранителя прибора не влияет на функции безопасности прибора;
    • Резиновый чехол на существенно модифицированном корпусе из ABS (акрилонитрил-бутадиен-стирол) сочетает в себе функцию защиты от внешних ударов с возможностью надежного удерживания прибора;
    • Требования к батареям питания – батареи 5 AA любого стандарта щелочные или никель-металлгидридная аккумуляторного типа;
    • Состояние батареи питания постоянно отображается на экране дисплея.

    Сохранение и перегрузка результатов:

    Тестер MIT481 позволяет сохранять результаты испытаний с возможностью их вызова на экран. Простая структура хранения данных обеспечивает возможность индивидуального вызова экранных результатов по номер у испытания.

    Тестер MIT485 поддерживает как функцию сохранения результатов испытаний, так и функцию их перегрузки. Результаты испытаний могут быть сохранены в приборе и последовательно перегружены в компьютер с установленной управляющей программой компании Megger.

    Передача данных осуществляется по протоколу Bluetooth с помощью генератора Bluetooth в MIT485, который в ключается, когда в приборе выбран режим перегрузки.

    ПРИМЕЧАНИЕ: PC для приема должен иметь функцию Bluetooth или разъем USB, вставленный в приемник Bluetooth. Приемлем приемник Bluetooth Класса II (дальность 10 м).

    Безопасность:

    Тестеры удовлетворяют международным нормам IEC1010-2, а также EN 61557 (не для модели MIT480, выходное напряжение которого <100 В). Обнаружение цепей, находящихся под напряжением, запрещает проведение испытаний для определения сопротивления изоляции и целостности цепи на цепях сна пряжением свыше 75 В. Функции детектирования цепей, находящихся под напряжением, работает даже при отказе защитного предохранителя.

    Испытательные провода:

    Испытательные провода, поставляемые вместе с тестерами серии MIT480, являются высококачественными силиконовыми проводами, которые необходимы при измерении сопротивления более 10 гигаом.

  • Технические характеристики мегаомметра MIT485:

    Параметр Значение
    Испытание изоляции
    Номинальные испытательные напряжения 50 В, 100 В, 250 В, 500 В, 1000 В
    Диапазон измерения сопротивления изоляции 200 ГОм
    Погрешность, приведенная к диапазону Все диапазоны ±2% ±2 цифры до 100 МΩ
    Тогда:
    1000 вольт ±3% ±2 цифры ±0.2% на 1 ГОм
    500 вольт ±3% ±2 цифры ±0.4% на 1 ГОм
    250 вольт ±3% ±2 цифры ±0.8% на 1 ГОм
    100 вольт ±3% ±2 цифры ±2.0% на 1 ГОм
    50 вольт ±3% ±2 цифры ±4.0% на 1 ГОм
    Аналоговая шкала 1 ГОм полная шкала
    Ток короткого замыкания 2 мА +0% - 50%
    Напряжение на зажимах - 0% +20% ±1 В
    Испытательный ток на нагрузке 1 мА при минимально допустимой величине для изоляции, указанной в BS7671, HD384 и IEC364, 2 мА максимум
    Рабочий диапазон по EN61557 0,10 MΩ до 1,00 ГОм
    Диапазон для тока утечки 10 μA – 2000 μA
    Погрешность для тока утечки 10% ±3 цифры
    Погрешность отображения напряжения 3% ±3 цифры ±0.5% от номинального напряжения
    Индекс поляризации (PI) Отношение результатов измерений при 10 минутах и 1 минуте
    Коэффициент диэлектрической абсорбции ( DAR ) Отношение результатов измерений при 60 секундах и 30 секундах
    Примечания (1) Все диапазоны измерения от 0,00 MΩ и выше
    (2) Указанные выше технические характеристики справедливы только при использовании высококачественных силиконовых проводов
    Контроль целостности
    Диапазон измерения От 0,01 Ω до 99,9 Ω (0 до 100 Ω по аналоговой шкале)
    Погрешность ±2% ±2 цифры (от 0 до 100 Ω)
    Напряжение разомкнутой цепи 5 В ±1 В
    Испытательный ток 205 мA (– 0 мA + 20 мA) (от 0.01 Ω до 9.99 Ω) 20 мA (±1 мA) (от 10.0 Ω до 99.9 Ω)
    Смещение нуля у измерительных наконечников 0,10 Ω, типичное
    Коррекция (обнуление) сопротивления проводов До 9,99 Ω
    Зуммер Регулируемый порог срабатывания 1 Ω, 2 Ω, 5 Ω, 10 Ω, 20 Ω
    Измерение сопротивления
    Диапазон измерения От 0,01 kΩ до 1000 kΩ (от 0 до 1 MΩ по аналоговой шкале)
    Погрешность ±3% ±2 цифры до 50 kΩ, далее ±2 цифры
    Напряжение разомкнутой цепи 5 В ±1 В
    Ток короткого замыкания 1.5 mA ±0.2 mA
    Измерения напряжения
    Диапазон измерения От 0 до 600 В постоянного тока, ±2% ±2 цифры.
    От 10 мВ до 600 В, действительное среднеквадратическое значение для синусоидального сигнала (от 40 до 400 Гц), ±2% ±2 цифры.
    От 0 до 1000 В по аналоговой шкале.
    Уровень сигнала для непредусмотренного ввода 0 - 10 мВ (40 - 400 Гц)
    Дополнительно – характеристики для несинусоидальных сигналов ±3% ±2 цифры, от 101 мВ до 600 В (действительное среднеквадратическое значение) и ±8% ±2 цифры, от 10 мВ до 100 мВ (действительное среднеквадрfтическое значение).
    Вольтметр по умолчанию
    Режим работы Работает при напряжении >25 В переменного или постоянного тока на любом диапазоне, исключая режим OFF (ОТКЛ)
    Измерение частоты
    Диапазон 40 - 450 Гц (40 Гц - 99,9 Гц)
    ±0.5% ±1 цифра (от 100 Гц до 450 Гц)
    Измерение емкости
    Диапазон измерений От 100 пФ 10 мкФ
    Погрешность ± 5.0% ±2 цифры
    Определение расстояния по емкости
    Принцып работы Арифметическое преобразование измеренной величины емкости в расстояние соответствии с образцовой погонной емкостью, принятой по умолчанию. Емкость по умолчанию: 50 нФ/км
    Диапазон емкости От 40 нФ/км до 60 нФ/км
    Сохранение результатов
    Емкость >1000 результатов испытаний
    Передача данных По беспроводной связи Bluetooth
    Класс связи Bluetooth Класс II
    Дальность До 10 м
    Общие характеристики
    Цепи TNV-3 Есть
    Подсветка дисплея Есть
    Кнопка запуска теста + кнопка блокировки Есть
    Отображение состояния батареи питания Есть
    Источник питания 5 x 1,5 В элементов типа IEC LR 6 ( AA, MN 1500, HP7, AM3 R6HP ), могут быть использованы щелочные или никель-металлгидридные элементы аккумуляторного типа
    Срок службы батарей питания 2200 испытаний изоляции с рабочим циклом – 5 с екунд ВКЛ /55 секунд ВЫКЛ при 1000 В на 1 MΩ
    Размеры Прибор: 220 x 92 x 50 мм
    Прибор + кейс: 456 x 178 x 89 мм
    Масса Прибор: 590 г, 775 г с защитным чехлом
    Прибор + кейс: 1.75 кг
    Предохранитель Используйте только керамический предохранитель 500 мА (FF) 1000 В, размером 32 x 6 мм с высокой разрывной мощностью HBC 50 kA минимум.
    ЗАПРЕЩАЕТСЯ ВСТАВЛЯТЬ стеклянные предохран и тели
    Защита Приборы соответствуют нормам IEC 61010-1 до 600 В напряжение фаза-земля, Категория IV. Обращайте внимание на приведенные предупреждения по технике безопасности
    Электромагнитная совместимость В соответствии с IEC 61326-1
    Влияние температуры Температурный коэффициент: <0,1% на 1 °C до 1 ГОм
    Рабочая температура От - 20 до +55 °C
    Рабочая влажность 95% при температуре от 0 ºC до +35 ºC
    70% при температуре от +35 ºC до +55 ºC
    Температура хранения От - 30 до +80°C
    Защита от пыли и влаги Исполнение IP 54 – защищены от пыли и брызг воды
  • Комплект поставки MIT485

    Наименование Количество
    1. Мегаомметр MIT485 1
    2. Красный провод в комплекте со щупом, длина 1,25 м 1
    3. Черный провод в комплекте со щупом, длина 1,25 м 1
    4. Красный зажим типа "крокодил" 1
    5. Черный зажим типа "крокодил" 1
    6. Переключаемый зонд 1
    7. Резиновый чехол 1
    8. Сертификат калибровки 1
    9. Информация для пользователя на CD 1

    Дополнительная комплектация MIT485:

    (Поставляется по отдельному заказу)

    Наименование Количество
    1. Сменные тестовые провода 1
    2. Резиновый чехол с подставкой 1
    3. Дистанционный переключаемый зонд SP5 1
    4. Жесткий кейс 1
    5. Кейс для испытаний и переноски 1
