Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

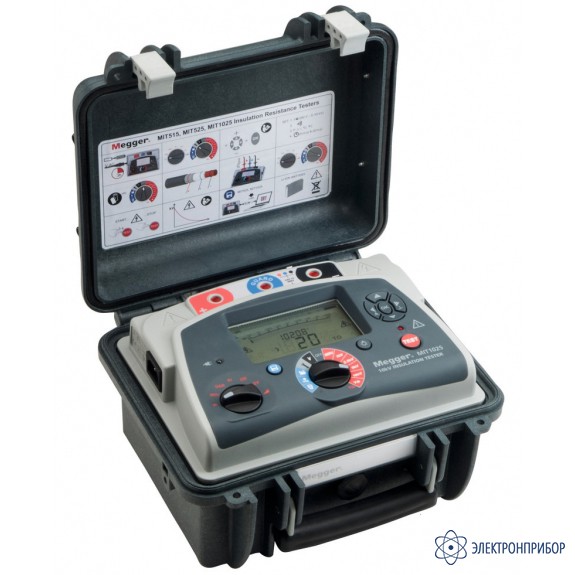

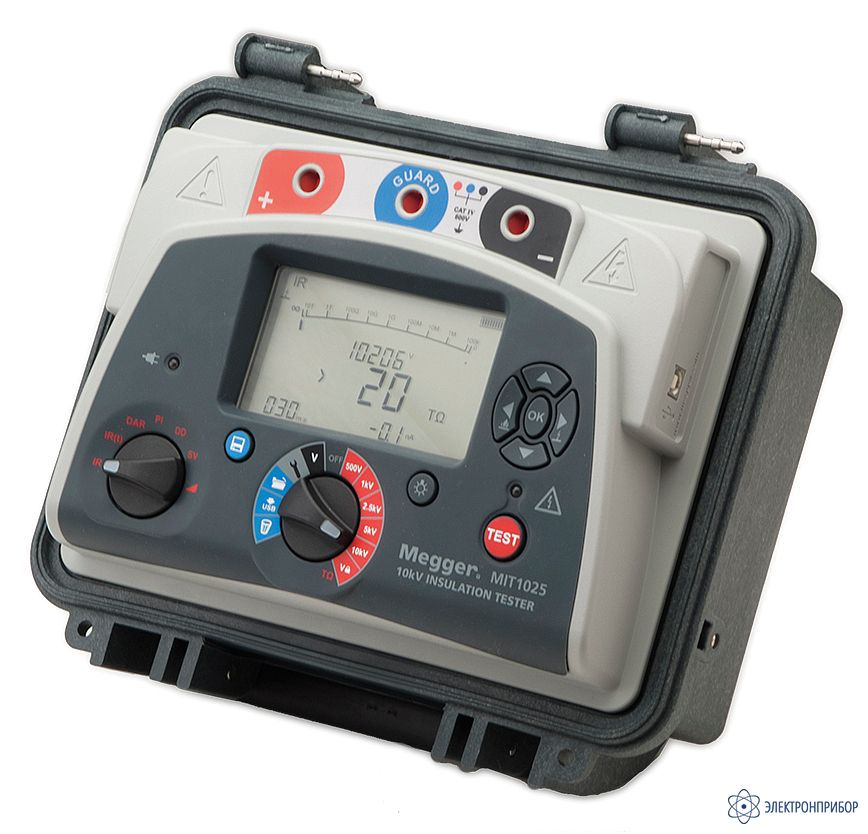

MIT1025 — тестер сопротивления изоляции

Код товара: 34284
    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      52736-13 до 29.12.2027

    • Производитель

      Megger, Великобритания

    • Артикул

      1001-945

    Сертификаты

    Описание тестера сопротивления изоляции MIT1025-EU:

    Тестер сопротивления изоляции MIT1025/2-EU меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.

    Повышенная производительность MIT1025/2-EU основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.

    Прочный корпус MIT1025/2-EU обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором. Крышка корпуса MIT1025/2-EU является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.

    В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.

    Удобство и простота работы MIT1025/2-EU обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов.

    Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный интерфейс для USB-устройств (тип В) используется для безопасной передачи данных в ПО PowerDB / Pro – расширенные Advanced и простые Lite программные средства управления ресурсами.

    Функции и возможности тестера сопротивления изоляции MIT1025-EU:

    • Макс. сопротивление изоляции 20 TΩ (10 кВ);
    • Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
    • Работа с разряженной батареей с питанием от линии/сети;
    • Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
    • Специальная функция вольтметра (от 30 В до 660 В);
    • Категория безопасности CATIV 600 В;
    • Большой ЖК-дисплей с автоматической подсветкой
    • Фильтр защиты от помех – подавление шума до 3 мА;
    • Возможность работы на высоте до 3000 м над уровнем моря.

    Дополнительные функции тестера сопротивления изоляции MIT1025-EU

    • Функции тестирования диэлектрического разряда (DD), испытаний при ступенчатом SV и линейном (ramp) изменении напряжения;
    • Увеличенная память данных с привязкой ко времени/дате и вызовом на экран;
    • Часы реального времени;
    • Выгрузка данных из памяти через изолированный USB (тип В) интерфейс (USB-кабель к PC);
    • Программные средства управления ресурсами PowerDB Lite.

    Применение тестера сопротивления изоляции MIT1025-EU

    Тест сопротивления изоляции IR – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы. Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции – этот процесс известен как анализ тенденций. Испытания сопротивления изоляции являются температурнозависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.

  • Технические характеристики тестера сопротивления изоляции MIT1025-EU

    Параметр Значение
    Диапазон входного напряжения 85-265 В (эффективное), 50/60 Гц, 60 ВА
    Аккумуляторная батарея 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003
    Срок службы батареи Обычно 4,5 часа непрерывной работы при 10 кВ с нагрузкой 100 MΩ
    Время зарядки батареи 2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке
    30 минутная быстрая зарядка Час работы при 5 кВ с нагрузкой 100 MΩ
    Испытательное напряжение 500 В, 1000 В, 2500 В, 5000 В, 10000 В
    Испытательное напряжение, определяемое пользователем От 5 кВ до 10 кВ с шагом 25 В
    Погрешность (23°C, 10 кВ) 10 кВ 5000 В 2500 В 1000 В 500 В 250 В
    От ±5% до 2 TΩ 2 TΩ 500 GΩ 200 GΩ 100 GΩ 50 GΩ
    От ±20% до 20 TΩ 10 TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ
    Ввод Guard 2% ошибка при защите утечки 500 kΩ с нагрузкой 100 MΩ
    Диапазон аналоговой формы отображения сопротивления От 100 kΩ до 10 TΩ
    Диапазон цифровой формы отображения сопротивления От 10 kΩ до 20 TΩ
    Ток короткого замыкания 3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА
    Сигнализация по сопротивлению изоляции От 100 kΩ до 1 GΩ
    Заряд конденсатора <5 с/μF при 3 мА до 10 кВ
    Разряд конденсатора <250 мс/μF для разряда от 5000 В до 50 В
    Диапазон по емкости (свыше 500 В) От 10 nF до 25 μF (зависит измеряемого напряжения)
    Погрешность по емкости (23°C) ±10% ±5 nF
    Погрешность выходного напря-жения (>200 В, от 0°C до 30°C) +4%, -0%, ±10 В от номинального испыта-тельного напряжения при 1 GΩ
    Диапазон измерения тока От 0.01 nA до 6 мA
    Погрешность измерения тока (23°C) ±5% ±0.2 nA при всех напряжениях
    Подавление помех (шума) 1 мА на 600 В, максимум до 3 мА
    Диапазон вольтметра От 30 В до 660 В переменного или посто-янного тока, 50/60 Гц
    Погрешность вольтметра ±3%, ±3 В
    Диапазон таймера До 99 минут, минимальная установка 15 секунд
    Емкость памяти 5½ часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции
    Режимы тестирования IR, IR(t), DAR, PI, SV, DD, тест ramp
    Интерфейс USB тип B (устройство)
    Выход сигнала в реальном масштабе времени USB, 1 показание в секунду (напряжение, ток и сопротивление)
    Высота над уровнем моря 3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены
    Рабочая температура От -20°C до 50°C
    Температура хранения От -25°C до 65°C
    Относительная влажность 90% без конденсации влаги при 40°C
    Степень защиты IP65 (крышка закрыта), IP40 (крышка открыта)
    Безопасность Соответствует требованиям IEC 61010-1, CATIV 600 V
    Электромагнитная совместимость Соответствует требованиям of IEC61326-1
    Размеры Длина 315 мм x ширина 285 мм x высота 181 мм
    Масса 4.5 кг
  • Комплект поставки MIT1025

    Наименование Количество
    1 Тестер сопротивления изоляции MIT1025-EU 1
    2 Провод со средними изолированными зажимами, длина 3 м 3
    3 Провод с большими изолированными зажимами, длина 3 м 3
    4 Кабель питания 1
    5 USB-кабель 1
    6 CD с руководством по эксплуатации 1
    7 Программное обеспечение PowerDB Lite 1

    Дополнительная комплектация MIT1025-EU:

    (Поставляется по отдельному заказу)

    Наименование Количество
    1 CB101, 5 kV калибровочный блок 1
    2 Калибровочный сертификат - CB101 1
    3 Калибровочный сертификат UKAS CB101 1
    4 Высоковольтные экранированные провода 10 м, 10 кВ неизолированные малые зажимы 1
    5 Высоковольтные экранированные провода 15 м, 10 кВ неизолированные малые зажимы 1
    6 Высоковольтные экранированные провода 15 м, 5 кВ неизолированные малые зажимы 1
    7 Высоковольтные экранированные провода 3 м, 10 кВ неизолированные малые зажимы 1
    8 Высоковольтные экранированные провода 3 м, 5 кВ неизолированные малые зажимы 1
    9 Набор 15 м проводов x 3, неизолированные зажимы 1
    10 Набор 3 м проводов x 3, большие изолированные зажимы 1
    11 Набор 3 м проводов x 3, неизолированные зажимы 1
    12 Набор 3 м проводов x 3, средние изолированные зажимы 1
    13 Набор 8 м проводов x 3, неизолированные зажимы 1
