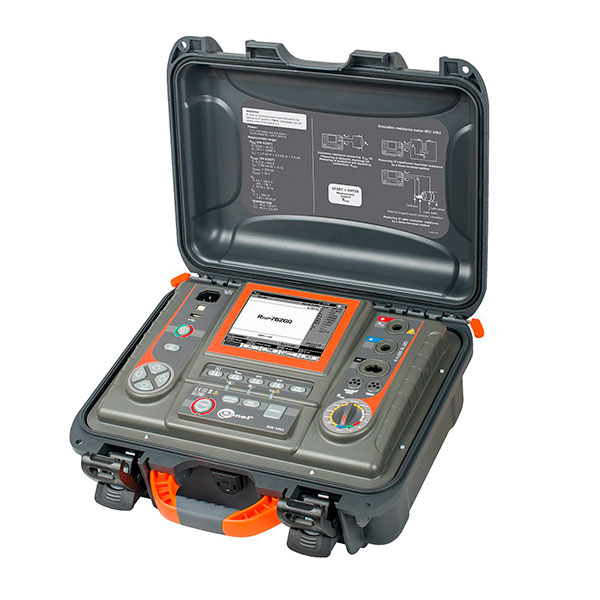

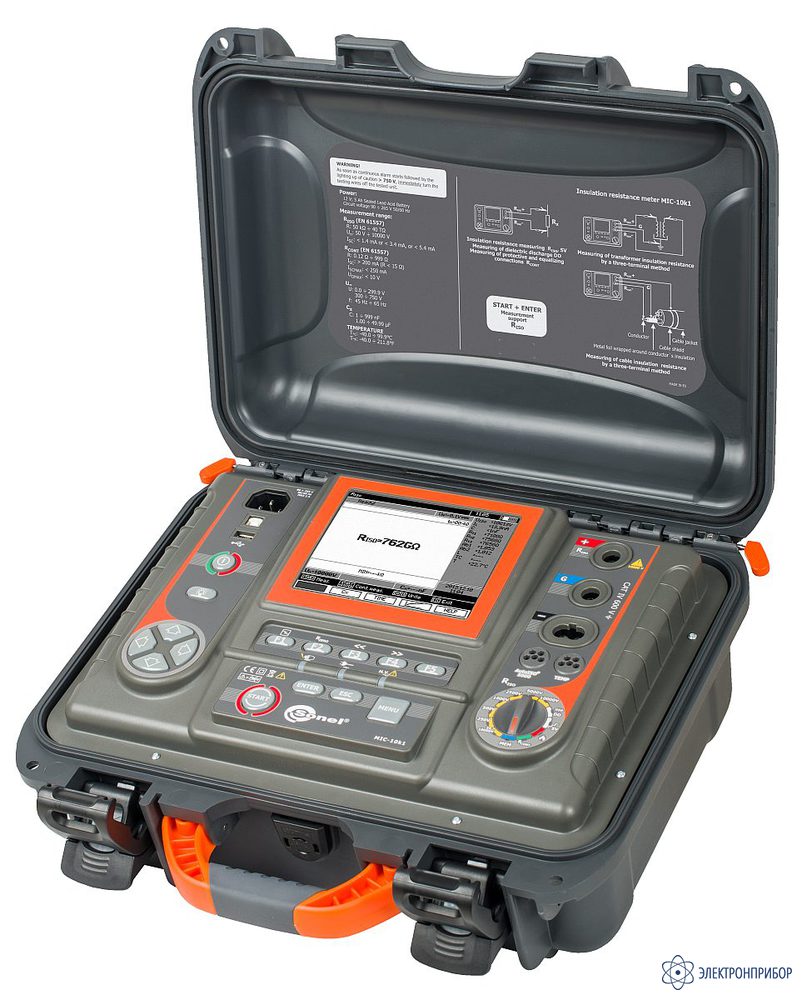

MIC-10k1 — измеритель параметров электроизоляции

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      58907-14

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUMIC10K1

    Назначение и область применения измерителя параметров электроизоляции MIC-10k1:

    Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).

    Основные характеристики измерителя параметров электроизоляции MIC-10k1:

    • Измерение сопротивления электроизоляции RISO до 40 ТОм;
    • Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
    • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
    • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
    • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
    • Установка времени измерения - до 99'59';
    • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
    • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
    • Индикация измерительного напряжения;
    • Измерительный ток – 1,2 мА , 3 мА или 5 мА;
    • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
    • Защита от объекта измерения находящегося под напряжением;
    • Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
    • Измерение емкости в процессе измерения сопротивления электроизоляции;
    • Измерение температуры с использованием дополнительного зонда;
    • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
    • Измерение коэффициента разряда диэлектриков (DD);
    • Локализация повреждений (прожиг).
    • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
    • Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
    • Регулируемые пределы измерения Riso и RCONT;
    • Измерение постоянного и переменного напряжения до 750 В;
    • Отображение графиков на дисплее в процессе измерения;
    • Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
    • Поддержка опциональной мини Bluetooth клавиатуры;
    • Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
    • Графический дисплей 5,6 дюймов с подсветкой;
    • Подсветка клавиатуры;
    • Питание от электросети или встроенного аккумулятора;
    • Встроенное зарядное устройство.
  • Технические характеристики измерителя параметров электроизоляции MIC-10k1:

    Диапазон Разрешение Основная погрешность
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS)
    0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
    300...600 В 1 В ±(2% и. в. + 2 е. м. р.)
    Диапазон частоты: 45...65 Гц
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ RISO
    Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
    Диапазон отображения Разрешение Основная погрешность
    0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м.р.)
    1,00...9,99 МОм 0,01 МОм
    10,0...99,9 МОм 0,1 МОм
    100...999 МОм 1 МОм
    1,00...9,99 ГОм 0,01 ГОм
    10,0...99,9 ГОм 0,1 ГОм
    100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м.р.)
    1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м.р.)
    10,0...19,9 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м.р.)
    20,0…40,0 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м.р.) В РФ не нормируется
    ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕННОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ
    Напряжение UISO Измерительный диапазон Измерительный диапазон с адаптером AutoISO-5000
    50 В 200 ГОм 20,0 ГОм
    100 В 400 ГОм 40,0 ГОм
    250 В 1,00 ТОм 100 ГОм
    500 В 2,00 ТОм 200 ГОм
    1000 В 4,00 ТОм 400 ГОм
    2500 В 10,00 ТОм 400 ГОм
    5000 В 20,0 ТОм 400 ГОм
    10 000 В 40,0 ТОм -
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV)
    Напряжение UISO Шаг напряжения
    50…1000 В 10 В
    1000…5000 В 25 В
    5000…10000 В 25 В
    ИЗМЕРЕНИЕ ПЕРЕХОДНЫХ СОПРОТИВЛЕНИЙ КОНТАКТОВ И ПРОВОДНИКОВ ТОКОМ НЕ МЕНЕЕ ±200 мА
    Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
    Диапазон отображения Разрешение Основная погрешность
    0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
    - Напряжение на разомкнутых измерительных проводниках: 4…24 В;
    - Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA);
    - Компенсация сопротивления измерительных проводников;
    - Измерение двунаправленным током
    ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО
    Диапазон отображения Разрешение Основная погрешность
    0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.)
    30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.)
    30...750 В 1 В ± (2 % и.в. + 2 е.м.р.)
    Диапазон частот: от 45 Гц до 65 Гц
    ИЗМЕРЕНИЕ ЕМКОСТИ
    Диапазон Разрешение Основная погрешность
    1...999 нФ 1 нФ ±(5% и.в. + 5 е.м.р.)
    1,00...9,99 мкФ 0,01 мкФ
    Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
    Для измерительного напряжения ниже 100 В результат не гарантирован
    ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
    Диапазон отображения Разрешение Основная погрешность
    - 40...+99,9 °С 1 °С ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется
    ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Класс изоляции Двойная, согласно EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1
    Степень защиты корпуса согласно EN 60529 IP40 (IP 67 с закрытой крышкой)
    Питание измерителя Встроенный гелевый аккумуляторный блок 12 В
    Температура хранения -25...+70 °C
    Температура рабочая -20..+50 °C
    Относительная влажность 20..80 %
    Высота До 3000 м
    Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц
    Дисплей ЖК, графический 5,6"
    Интерфейс USB или Bluetooth®
    Габаритные размеры 390×310×180
    Масса измерителя Около 7 кг
    Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
  • Комплект поставки MIC-10k1

    Наименование Описание Фото Количество Индекс
    1 MIC-10k1 - измеритель параметров электроизоляции Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ). 1 WMPLMIC10K1
    2 Зажим «Крокодил» изолированный голубой К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBU32K07
    3 Зажим «Крокодил» изолированный красный К07 5,5 к Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKRORE32K07
    4 Зажим «Крокодил» изолированный черный К07 5,5 кВ Зажим К07 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. Максимальное испытательное напряжение 5,5 кВ DC. Класс изоляции – двойная. Максимальный ток – 10 А DC. Максимальный диаметр захвата – 45 мм, общая длина – 190 мм. Подключение к прибору осуществляется через специальный разъем типа «банан». В отличие от стандартного разъема, в данном исполнении имеет более глубокий разъем. Это накладывает ограничение на подключаемые проводники. Зажим имеет мощную пружину, что обеспечивает надежный контакт и предотвращает нежелательное отключение. 1 WAKROBL32K07
    5 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2
    6 Зонд острый с разъемом «банан» черный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB2
    7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт 1 WAPRZUSB
    8 Кабель сетевой стандарта IEC Кабель стандарта IEC 1 WAPRZ1X8BLIEC
    9 Провод измерительный с разъемами «банан» 10 кВ красный 3 м Провод измерительный с разъемами «банан» 10 кВ красный 3 м 1 WAPRZ003REBB10K
    10 Провод измерительный с разъемами «банан» 10 кВ синий 3 м Провод измерительный с разъемами «банан» 10 кВ синий 3 м 1 WAPRZ003BUBB10K
    11 Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м 1 WAPRZ003BLBBE10K
    12 Температурный зонд ST-1 Предназначен для измерения температуры окружающей среды. Используется совместно с MIC-2510 1 WASONT1
    13 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505. 1 WAFUTL4
