MI3210, MI-3210, MI 3210 TeraOhmXA 10 kV, MI3210 TeraOhmXA 10 kV

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

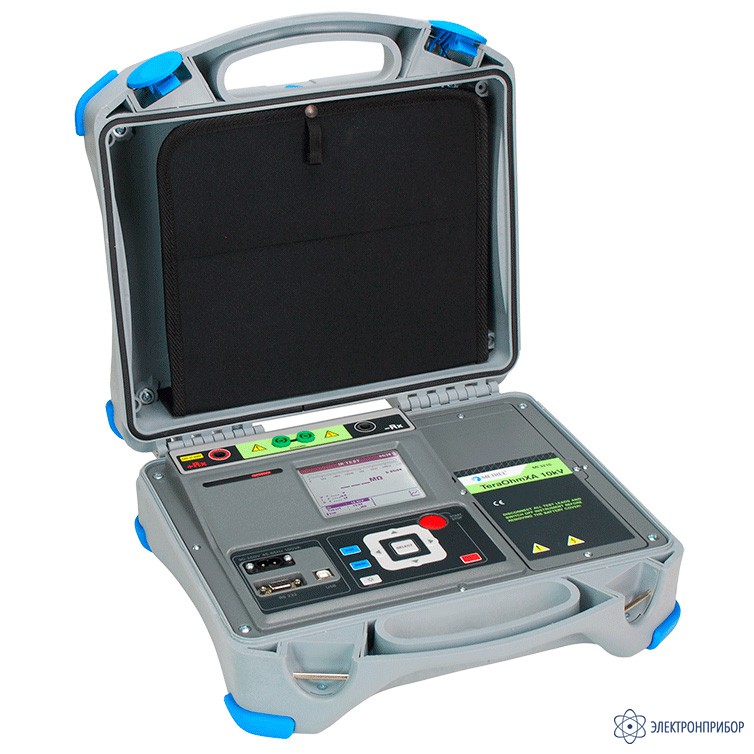

MI 3210 — многофункциональный измеритель сопротивления изоляции

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      57165-14

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение многофункционального измерителя сопротивления изоляции MI 3210:

    MI 3210 - прибор, позволяющий не только измерить сопротивление изоляции, но и провести различные испытания, которые способны выявить скрытые разрушительные процессы в диэлектрике. Меню помощи, функция усреднения результатов, встроенная память, передача данных на ПК (в том числе через Bluetooth), эргономичный корпус, высококачественные аксессуары обеспечивают комфорт и безопасность при работе с MI 3210.

    Функции многофункционального измерителя сопротивления изоляции MI 3210:

    • Измерение сопротивления изоляции, построение графика R(t);
    • Измерение емкости испытываемого объекта;
    • Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
    • Измерение выдерживаемого напряжения / тока пробоя;
    • Расчет индекса поляризации PI;
    • Расчет коэффициента диэлектрического поглощения DAR;
    • Расчет коэффициента диэлектрического разряда DD;
    • Измерение напряжения и частоты переменного и постоянного тока.

    Отличительные особенности многофункционального измерителя сопротивления изоляции MI 3210:

    • Возможность задания измерительного напряжения в диапазоне от 50 В до 10 кВ с шагом 50 В;
    • Широкий диапазон измерения сопротивления – до 20 Том;
    • Полная диагностика состояния изоляции, включающая в себя автоматический расчет;
    • Индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
    • Построение графика R(t);
    • Автоматическая калибровка после включения;
    • Встроенный таймер позволяет задавать время измерения от 1 с до 99 мин;
    • Автоматический разряд испытываемого объекта после завершения измерений;
    • Наличие защитного проводника GUARD для отведения поверхностных токов утечки;
    • Встроенная память на 1000 измерений;
    • Подключение к ПК посредством USB и RS232, Bluetooth;
    • Размеры: 360 x 160 x 330 мм;
    • Масса (без аксессуаров): 6,5 кг.
  • Технические характеристики многофункционального измерителя сопротивления изоляции MI 3210:

    Функции Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции 0,01 … 9,99 МОм 10 кОм ±(5 % от измер. + 3 емр)
    10,0 … 99,9 МОм 100 кОм ±(5 % от измер. + 3 емр)
    100 … 999 МОм 1МОм ±(5 % от измер. + 3 емр)
    1,00 … 9,99 ГОм 10 МОм ±(5 % от измер. + 3 емр)
    10,0 … 99,9 ГОм 100 МОм ±(5 % от измер. + 3 емр)
    100 … 999 ГОм 1ГОм ±(5 % от измер. + 3 емр)
    1,0 … 9,9 ТОм 100 ГОм ±(15 % от измер. +1 емр)
    10 … 20 ТОм 1 ТОм ±(15 % от измер. + 1 емр)
    Измерительное напряжение 0 … 999 В 1 В ±(5 % от измер. + 3 емр)
    ≥ 1 кВ 10 В ±(5 % от измер.+3емр)
    Ток утечки 0,00 … 5,00 мА 10 мкА ±(5 % от измер. + 3емр)
    DAR - коэффициент диэлектрического поглощения 0,01 … 9,99 0,01 ±(5 % от измер. + 3 емр)
    10,0 … 100,0 0,1 ±(5 % от измер.+3емр)
    PI - индекс поляризации 0,01 … 9,99 0,1 ±(5 % от измер. + 2 емр)
    10,0 … 100,0 0,01 ±(5 % от измер.+2 емр)
    DD - коэффициент диэлектрического разряда 0,01 … 9,99 0,01 ±(5 % от измер. + 2 емр)
    10,0 … 100,0 0,1 ±(5 % от измер.+2емр)
    Напряжение пост. / перем. тока 5,0 … 550 В 1 В ±(2% от измер. + 2емр)
    Частота 10…500 Гц 0,1 Гц ±(0,2% от измер.+1емр)
    Емкость 20 … 999 нФ 1 нФ ±(5 % от измер. + 3 емр)
    1,00 … 9,99 мкФ 10 нФ ±(5 % от измер. + 3 емр)
    10,0 … 50,00 мкФ 100 нФ ±(5 % от измер. + 3 емр)
    Питание 12 В пост. тока (3,4 А*ч)
    Дисплей Матричный ЖК дисплей (320 x 240) с подсветкой
    Категория перенапряжения 600 В CAT IV
    Класс защиты Двойная изоляция
  • Комплект поставки MI 3210

    Наименование Количество
    1 Многофункциональный измеритель сопротивления изоляции MI 3210 1
    2 Зажим типа «крокодил», красный 10 кВ 1
    3 Зажим типа «крокодил», черный 10 кВ 1
    4 Экранированный измерительный кабель с наконечником,10 кВ, длина 2 м 1
    5 Экранированный измерительный кабель, красный, 10 кВ, длина 2 м 1
    6 Экранированный измерительный кабель, черный, 10 кВ, длина 2 м 1
    7 Защитный кабель GUARD с зажимом «крокодил», зеленый, длина 2 м 1
    8 Сетевой кабель 1
    9 Аккумуляторные батареи NiMH 1,2 В 6
    10 Книга "Guide to modern insulation testing" на CD 1
    11 Руководство по эксплуатации 1
  • Дополнительная комплектация MI 3210
