MI3121H, MI-3121H

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

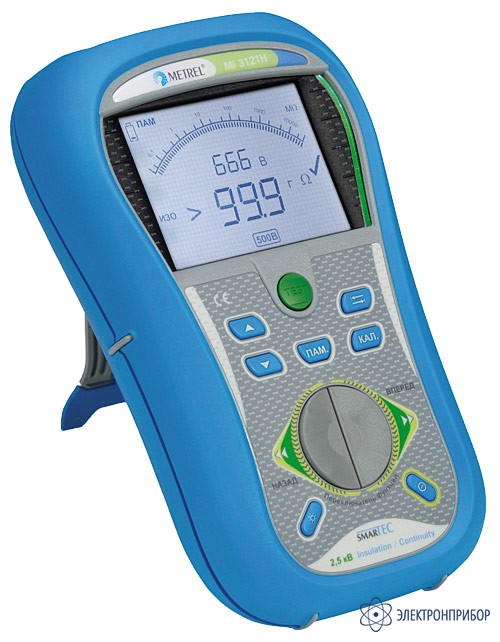

MI 3121H — измеритель сопротивления изоляции и целостности электрических цепей

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      44298-10

    • Производитель

      Metrel, Словения

    Сертификаты

    Назначение измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

    MI 3121H SMARTEC 2,5 кВ Insulation/Continuity – компактный переносной прибор, который позволит провести полную диагностику изоляции, так как способен не только измерять сопротивление диэлектрических материалов, но и выявлять негативные процессы, протекающие в них вследствие воздействия влаги и других факторов. Измеритель MI 3121H генерирует испытательное напряжение до 2,5 кВ, что особенно важно для испытания изоляции кабельных линий, трансформаторов тока и напряжения, электродвигателей. Кроме того, MI3121H имеет два различных режима для измерения сопротивления проводников.

    Функции измерителя сопротивления изоляции и целостности электрических цепей MI3121H:

    • Измерение сопротивления изоляции в диапазоне до 100 ГОм;
    • Вычисление коэффициентов абсорбции и поляризации;
    • Проверка целостности защитного проводника при испытательном токе 200 мА;
    • Проверка целостности защитного проводника при испытательном токе 7 мА в режиме непрерывного измерения;
    • Измерение напряжения и частоты.

    Отличительные особенности измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

    • Прибор имеет режим непрерывного измерения сопротивления изоляции в ходе, которого вычисляются коэффициенты абсорбции и поляризации, позволяющие оценить степень увлажненности изоляции и выявить процессы старения;
    • Возможность работы при отрицательных температурах (до - 20 °С) и высокой относительной влажности (до 90%);
    • Оценка результатов (соответствует / не соответствует) с помощью светодиодных индикаторов (зеленый / красный), расположенных по краям большого экрана;
    • Встроенная память на 1500 измерений имеет 2-х уровневую структуру для удобной организации результатов измерений;
    • Подключение к ПК посредством RS-232- или USB-портов;
    • Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений;
    • Автоматический разряд испытываемой установки после завершения измерений;
    • Встроенное зарядное устройство;
    • Магнит для фиксации прибора рядом с испытываемым объектом;
    • Размеры: 140 x 230 x 80 мм;
    • Масса (без батарей): 0,85 кг.
  • Технические характеристики измерителя сопротивления изоляции и целостности электрических цепей MI 3121H:

    Функции Диапазон измерений Разрешение Погрешность измерений
    Сопротивление изоляции U: 100 В, 250 В пост. тока
    R: 0,00 ... 19,99 МОм 0,01 MОм ±(5 % от измер. + 3 емр)
    20,0 … 199,9 МОм 0,1 MОм ±(10 % от измер.)
    200… 999 МОм 1 MОм ±(20 % от измер.)
    U: 500 В, 1000 В, 2500 В пост. тока
    R: 0,00 ... 19,99 МОм 0,01 MОм ±(5 % от измер. + 3 емр)
    20,0 … 199,9 МОм 0,1 MОм ±(5 % от измер.)
    200 … 999 МОм 1 MОм ±(5 % от измер.)
    1,00 … 4,99 ГОм 10 МОм ±(10 % от измер.)
    5,00 … 19,99 ГОм 10 МОм ±(20 % от измер.)
    20,0 … 99,9 ГОм 100 МОм ±(20 % от измер.)
    Испытательное напряжение 0…1999 В 1 В ±(3 % от измер. + 3 емр)
    2,00…3,00 кВ 10 В ±(3 % от измер.)
    Коэффициент абсорбции DAR 0,01…9,99 0,01 ±(5 % от измер. + 2 емр)
    10,0…100,0 0,1 ±(5 % от измер)
    Коэффициент поляризации PI 0,01…9,99 0,01 ±(5 % от измер. + 2 емр)
    10,0…100,0 0,1 ±(5 % от измер)
    Непрерывность защитного проводника при токе 200 мA (R200мА) 0,00…19,99 Ом 0,01 Ом ±(3 % от измер. + 3 емр)
    20,0 … 199,9 Ом 0,1 Ом ±(5 % от измер.)
    200 ... 1999 Ом 1 Ом ±(10 % от измер.)
    Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) 0,0…19,9 Ом 0,1 Ом ±(5 % от измер. + 3 емр)
    20 … 1999 Ом 1 Ом ±(10 % от измер.)
    Напряжение 0.00 … 9,99 В 0,01 В ±(3 % от измер. + 3 емр)
    10,0...99,9 В 0,1 В ±(3 % от измер. + 3 емр)
    100...550 В 1 В ±(3 % от измер. + 3 емр)
    Питание 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА)
    Категория перенапряжения 600 В CAT III, 300 В CAT IV
    Степень защиты Двойная изоляция

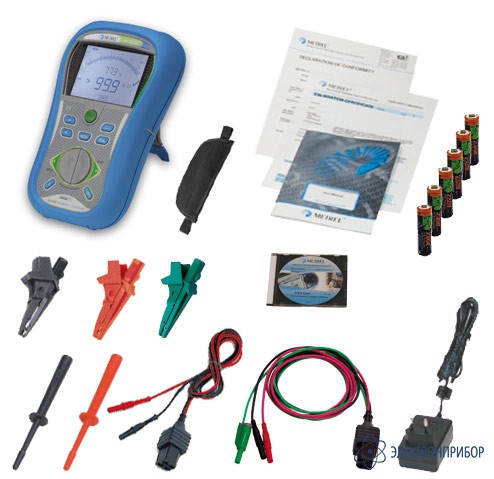

  • Комплект поставки MI 3121H

    Наименование Количество
    1. Измеритель сопротивления изоляции и целостности электрических цепей MI 3121H 1
    2. Мягкий ремень на руку 1
    3. Универсальный 2,5 кВ измерительный кабель 2, длина 1,5 м 1
    4. Универсальный 2,5 кВ измерительный кабель 3, длина 1,5 м 1
    5. Измерительный наконечник 2
    6. Зажим типа «крокодил» 3
    7. Адаптер питания 1
    8. Батарея NiMH, тип AA 6
    9. Инструкция по эксплуатации на CD 1
    10. Руководство по эксплуатации 1
    11. Свидетельство о метрологической аттестации 1
    12. Книга “Measurements on electric installations” на CD 1
  • Дополнительная комплектация MI 3121H
