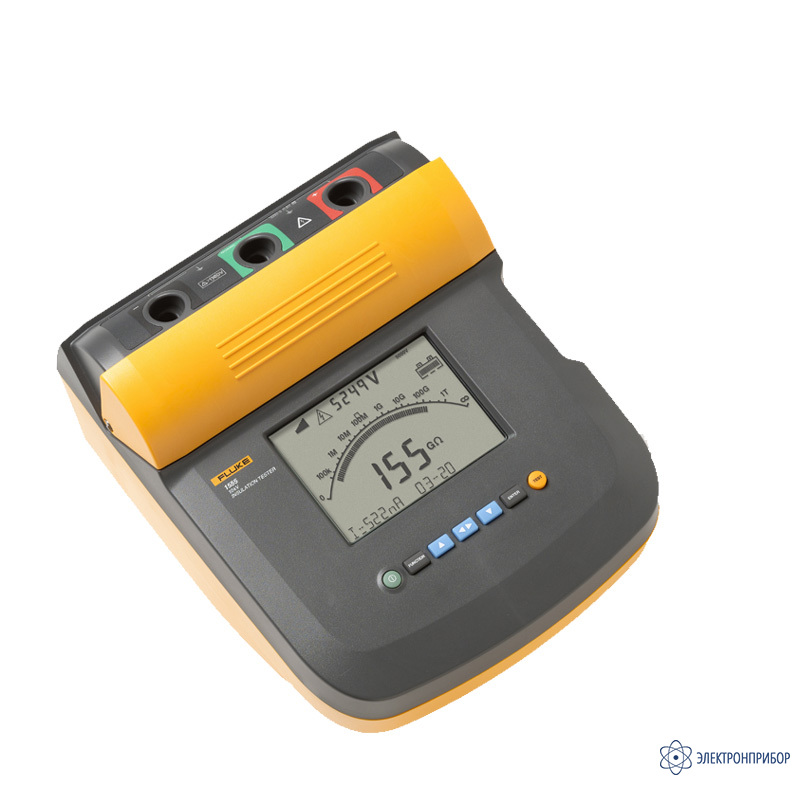

Fluke 1550C/Kit — измеритель сопротивления изоляции 5 кВ (с жестким кейсом)

Код товара: 25958
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      51690-12 до 05.10.2022

    • Производитель

      Fluke Industrial, США

    • Артикул

      3665127

    Сертификаты

    Комплект поставки KIT - жесткий кейс категории IP67 и прочные зажимы "крокодил".

    Назначение измерителя сопротивления изоляции Fluke 1550C / KIT:

    Обновленный измеритель сопротивления изоляции Fluke 1550C, предлагает пользователю цифровое тестирование изоляции до 5 кВ для проверки широкого спектра оборудования, включая двигатели, генераторы, распределительные панели и кабели.

    С помощью измерителя сопротивления изоляции, пользователь сможет проводить полное тестирование согласно IEEE 43-2000 получая лучшие значения в классе, 3 года гарантии и рейтинг категории безопасности CAT IV 600.

    Сохранение результатов измерений и интерфейс связи с ПК, делают Fluke 1550C идеальным прибором для проведения периодической и предупреждающей диагностики, для определения потенциальных проблем с оборудованием до их появления или на начальной стадии.

    Области применения измерителя сопротивления изоляции Fluke 1550C / KIT:

    • Кабельные линии;
    • Распределительные панели;
    • Трансформаторы подстанций;
    • Высоковольтные шины;
    • Двигатели;
    • Линейные трансформаторы;
    • Блоки конденсаторов;
    • Генераторы.

    Функции измерителя сопротивления изоляции Fluke 1550C / KIT:

    • Сопротивление изоляции/утечка тока;
    • Пошаговое напряжение;
    • Разряд диэлектрика;
    • Коэффициент поглощения диэлектрика;
    • Показатель поляризации;
    • Ступенчатое изменение шага.

    Преимущества измерителя сопротивления изоляции Fluke 1550C / KIT:

    • Тестовое напряжение до 5 кВ предоставляет решение для любой области применения;
    • Повышенная защита, категории CAT III 1000V, CAT IV 600V;
    • Сохранение данных, программа для ПК и интерфейсный кабель - позволяет включить прибор в программы для предварительной диагностики;
    • Большой, легко читаемый экран;
    • Новые прочные измерительные зажимы, будут находиться там, где вы их закрепили;
    • Соответствие последним требованиям тестирования вращающихся машин в соответствии с IEEE 43-2000;
    • Программное обеспечение Fluke View Forms в стандартном комплекте поставки;
    • Уровень тестового напряжения задается пользователем.

    Основные функции измерителя сопротивления изоляции Fluke 1550C / KIT:

    • Идеально подходит для проверки широкого спектра высоковольтного оборудования, включая распределительные шкафы, двигатели, генераторы и кабели. Проводите проверку до 5 кВ, полный диапазон напряжений указан в IEEE 43-2000;
    • Выбор напряжения тестирования с шагом 50 В от 250 до 1000 В и с шагом 100 В после значения 1000 В;
    • Измерения можно сохранить в 99 ячейках памяти, каждой ячейке можно присвоить уникальное имя;
    • Связь с ПК для создания программ предварительной и периодической диагностики;
    • Авто вычесление Показателя Поляризации (PI) и Поглощения в Диэлектрике (DAR), без дополнительных настроек;
    • Система защиты обеспечивает отсутствие поверхностного эффекта при проверке высокого сопротивления;
    • Измерение емкости и тока утечки;
    • Функция Ramp – пошаговое увеличение напряжения тестирования, для проверки на износ;
    • Категория безопасности CAT III 1000 V, CAT IV 600 V.
  • Технические характеристики измерителя сопротивления изоляции Fluke 1550C/ KIT:

    Тестовое напряжение (постоянное) Диапазон Точность (± от показаний)
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
    250 В 200 кОм до 10 ГОм
    5 ГОм до 50 ГОм
    5%
    20%
    500 В 200 кОм до 10 ГОм
    10 ГОм до 100 ГОм
    5%
    20%
    1000 В 200 кОм до 20 ГОм
    20 ГОм до 200 ГОм
    5%
    20%
    2500 В 200 кОм до 50 ГОм
    50 ГОм до 500 ГОм
    5%
    20%
    5000 В 200 кОм до 100 ГОм
    100 ГОм до 1 ТОм
    5%
    20%
    ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметры Точность (± от показаний)
    Ток короткого замыкания От 1 мА до 2 мА
    Диапазон графической шкалы От 0 до 1 ТОм
    Точность напряжения тестирования изоляции От -0 % до + 10 % при токе нагрузки 1 мА
    Подавление наводок от сети переменного тока 2 мА максимум
    Скорость зарядки для ёмкостной нагрузки 1 мкФ за 5 сек.
    Ток утечки Диапазон: от 1 нА до 2 мА
    Точность: ±(5 % + 2 нА)
    Измерение ёмкости Диапазон: от 0.01 мкФ до 15.00 мкФ
    Точность: ± (15 % rdg + 0.03 мкФ)
    Индикатор наличия напряжения в цепи Диапазон: от 30 В до 600 В пост./перемен., 50/60 Гц
    Точность: ± (5 % + 2 В)
    Таймер От 0 до 99 минут; выставляется с шагом в 1 мин. с посекундным отсчетом
    Диапазон От 0 % до 100 % от выбранного тестового напряжения, либо до наступления пробоя
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Тип элемента питания 12 Вольт, кислотно-свинцовая заряжаемая
    Питание от сети переменного тока От 85 до 250 В, 50/60 Гц 50 ВА
    Питание от бортовой сети автомобиля (с адаптером) От 10 до 15 В (пост.), 30 ВА
    Срок службы элементов питания:
    500 В
    1000 В
    2500 В
    5000 В

    3600 изм.
    3200 изм.
    2500 изм.
    1500 изм.
    Диапазон рабочих температур От -20 °C до 40 °C
    Температура хранения От -20 °C до 65 °C
    Относительная влажность 80 % при 31 °C, линейно убывает до 50 % при 40 °C
    Диапазон высот От 0 до 2000 м над уровнем моря
    Защита корпуса IP-40
    Защита от удара и вибрации MIL-PRF-28800F, Класс II
    Безопасность EN 61010-1, категория III, 600 В,
    EN61557, части 1 и 2
    Размеры 170х242х330 мм
    Вес (с элементом питания) 3,6 кг
    Примечание: При повышенных температурах батарея требует более частой зарядки.
    Все вышеперечисленные параметры точности действительны в диапазоне температур от 0 °C до 35 °C.
    При использовании прибора при температурах от -20 °C до 0 °C и от 35 °C до 40 °C эти показания удваиваются.
  • Комплект поставки Fluke 1550C/Kit

    Наименование Количество
    1. Измеритель сопротивления изоляции 5 кВ Fluke 1550C 1
    2. Инфракрасный адаптер с интерфейсным кабелем 1
    3. Компакт диск FlukeView Forms Basic 1
    4. Комплект тестовых кабелей с зажимами типа "крокодил" повышенной прочности (красный, черный, зеленый) 1
    5. Шнур питания переменного тока 1
    6. Жесткий кейс IP67 1
    7 Сертификат калибровки 1
    8. Документация 1
