Е6-40, Е640, Е6 40, E6-40, E640, E6 40

Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

Е6-40 — мегаомметр

Код товара: 51002
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      90474-23 до 13.11.2028

    Назначение мегаомметра Е6-40:

    Мегаомметр Е6-40 предназначен для измерения сопротивления изоляции, а также диагностики состояния изоляции электрических цепей и оборудования не находящихся под напряжением. Также прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.

    Особенности мегаомметра Е6-40:

    • Широкий диапазон испытательных напряжений (100 в – 2,5 кВ). Охвачены все параметры согласно ПУЭ;
    • Низкий процент погрешности во всех измеряемых диапазонах;
    • Низкая погрешность измерения внешнего напряжения;
    • Всепогодность мегаомметра Е6 40 обусловлена возможностью его полноценного использования в температурном диапазоне -30 °С + 50°С;
    • Зарядка аккумулятора от универсального зарядного устройства mini USB;
    • Высокая точность и скорость измерений, а также стабильность работы мегаомметра за счет раздельной схемы обработки метрологически значимых параметров и отображения результатов измерения;
    • Компактный, удобный в использовании и защищенный щуп (дополнительная защита от касания токоведущих элементов);
    • Удобная, человекоориентированная панель управления прибором (можно использовать не снимая перчаток – большие кнопки управления);
    • Нажатие кнопок на панели выразительно ощущаются даже в перчатках, в отличие от плёночных и сенсорных.
    • Защита от случайного запуска измерения значительно повышает комфортность при работе с мегаомметром Е6-40.
    • Ударопрочный корпус прибора позволяет лишний раз не задумываться о сохранности прибора, так как выдерживает значительные механические нагрузки.
    • Возможность применения (использование) мегаомметра, зафиксированного на ремне (как на плечевом, так и на поясном) – у пользователя прибором свободны обе руки.

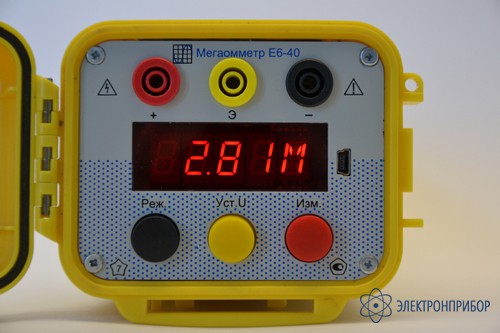

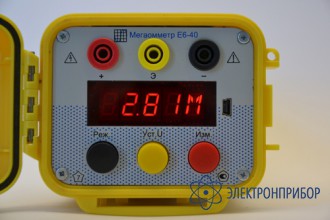

    Описание мегаомметра Е6-40:

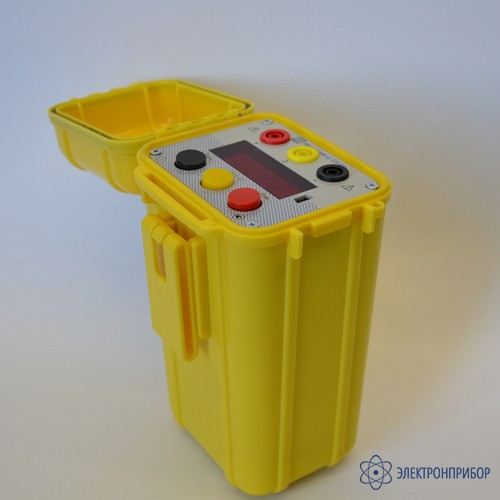

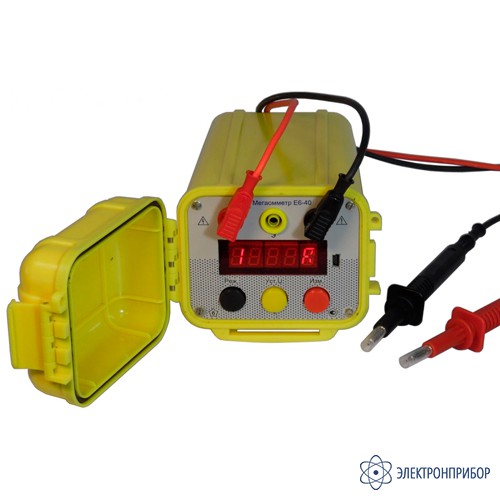

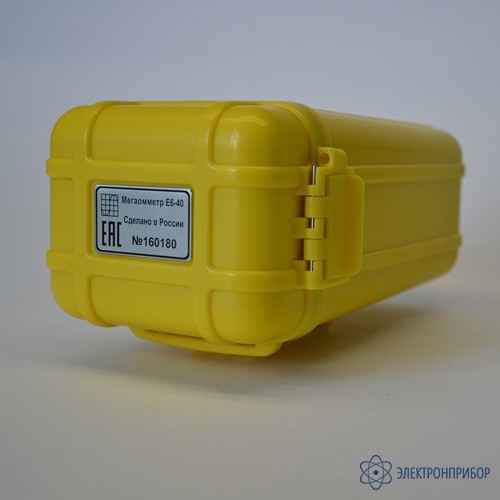

    Мегаомметр Е6-40 выполнен в корпусе из ударопрочного поликарбонат (BASF) в переносном исполнении, корпус прибора имеет степень защиты IP-67, что предполагает использование прибора в жёстких условиях эксплуатации и даёт определённые преимущества при использовании в линейных службах.

    В приборе применен для отображения информации светодиодный дисплей, который обладает высокой контрастностью изображения даже при пониженной освещённости, большим углом обзора, гарантированной работой при очень низких температурах (до минус 40°).

    Питание осуществляется от встроенной, необслуживаемой литий-железо-фосфатной аккумуляторной батареи напряжением 7,2 В и ёмкостью 1100 мА/ч, выбор данной схемы питания также обусловлен климатическим исполнением. Зарядка осуществляется посредством разъёма mini USB на передней панели прибора. При проведении испытаний данный аккумулятор показал высокую надёжность - емкости хватало на 1000 и более измерений. Прибор оснащен системой интеллектуального обслуживания аккумуляторной батареи (абсолютно исключён человеческий фактор - система сама отслеживает состояние батареи и заведомо предупреждает о необходимости зарядки).

    Мегаомметр Е6-40 производит измерение сопротивления в диапазоне от 0,1 МОм до 250 ГОм при испытательном напряжении 100, 250, 500, 1000 и 2500 В, так же прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.

    Для удобства переноски и использования, мегаомметр оснащён регулируемым ремнём «через плечо» и отстёгиваемой клипсой на ремень.

  • Технические характеристики мегаомметра Е6-40:

    Параметр Значение
    Испытательные напряжения 100, 250, 500, 1000 и 2500 В
    Относительная погрешность установки напряжения не более 10%
    Диапазон измеряемых сопротивлений от 0,1 МОм до 250 ГОм (с автоматическим выбором поддиапазона измерений)
    Погрешность измерения сопротивления изоляции Диапазон измерения Погрешность измерения
    0,1 МОм до 1 ГОм ±(0,03⋅Rx + 3 е.м.р.)1)
    1 ГОм до 10 ГОм ±5%
    10 ГОм до 250 ГОм ±10%2)
    Пределы измерений Испытательное напряжение Минимальное сопротивление Максимальное сопротивление
    100 В 0,1 МОм 10 ГОм
    250 В 0,25 МОм 25 ГОм
    500 В 0,5 МОм 50 ГОм
    1000 В 1 МОм 100 ГОм
    2500 В 2,5 МОм 250 ГОм
    Время установления показаний не более 30 секунд при электрической ёмкости объекта измерения
    не более 1 мкф
    Измерение внешнего переменного напряжения от 50 до 600 В, частота 50 Гц
    Погрешность измерения внешнего напряжения не более 10%
    Измерение коэффициент абсорбции и поляризации есть
    Питание литий-железо-фосфатная аккумуляторная батарея напряжением 7,2В и ёмкостью 1100 мА/ч
    Время готовности мегаомметра после включения питания не более 5 секунд
    Количество измерений мегаомметром от полностью заряженной аккумуляторной батареи не менее 500 (при нормальных условиях эксплуатации)
    Система автоматического интеллектуального обслуживания аккумуляторной батареи есть
    Степень защиты IP67 по ГОСТ 14254-96
    Габаритные размеры без упаковки 95х120х195 мм
    Масса не более 1,1 кг
    Средний срок службы 10 лет (не распространяется на АКБ)
    Рабочие условия эксплуатации
    Температура окружающего воздуха от минус 30 °С до плюс 50 °С
    Относительная влажность воздуха до 90 % при 30 °С
    Атмосферное давление от 60 до 106,7 кПа (от 460 до 800 мм рт. ст.)
    Нормальные условия эксплуатации
    Температура окружающего воздуха от плюс 15 °С до плюс 25 °С
    Относительная влажность воздуха от 30 до 80 %
    Атмосферное давление от 84 до 106 кПа

    1) Rx - измеренное значение сопротивления, МОм;
    2) для получения заявленной погрешности необходимо использовать кабель измерительный экранированный.

  • Комплект поставки Е6-40

    Наименование Количество
    1 Мегаомметр Е6-40 в выбранном исполнении 1
    2 Кабель измерительный черный 1
    3 Кабель измерительный красный 1
    4 Зажим типа крокодил красный 1
    5 Зажим типа крокодил черный 1
    6 Сетевое ЗУ mini USB 1A 1
    7 Руководство по эксплуатации 1
    8 Сумка для щупов 1
    9 Упаковка транспортная 1

    Дополнительная комплектация Е6-40:

    (поставляется по требованию Заказчика за дополнительную плату)

    Наименование Количество
    1 Кабель измерительный экранированный 1
    2 Кабель соединительный желтый 1
    3 Методика поверки 1
  • Дополнительная комплектация Е6-40

  • Модификации Е6-40

    Подберите модификацию по параметрам

    Интерфейс связи с компьютером
  • Видео для Е6-40

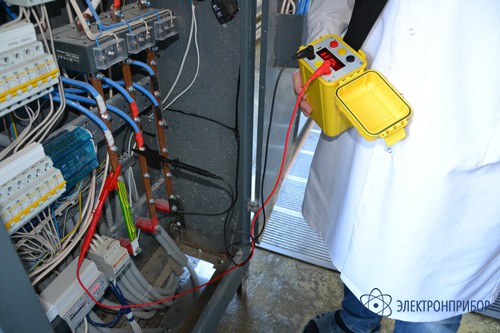

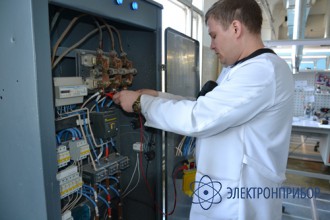

    • Применение Мегаомметра Е6-40 на практике. Видео на ПС 110/10
