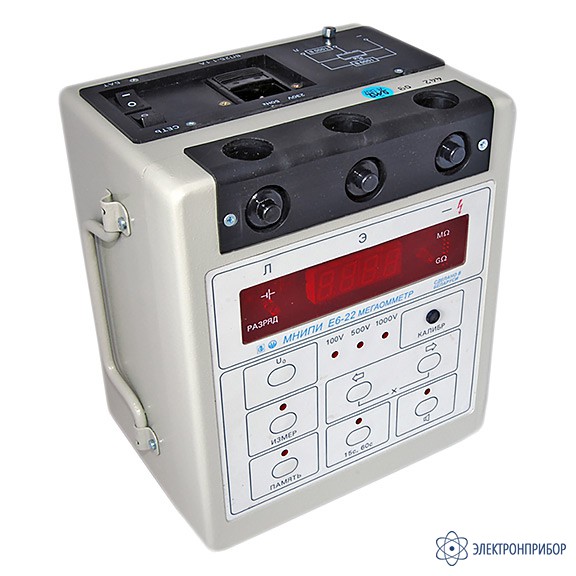

Е6-22 — мегаомметр

Код товара: 20190
  • Назначение мегаомметра Е6-22:

    Мегаомметр Е6-22 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, в диапазоне от 1 кОм до 10 ГОм. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов и других.

    Особенности работы мегаомметра Е6-22:

    Принцип действия мегаомметра Е6-22 заключается в преобразовании измеряемого сопротивления Rx во временной интервал, измерение его длительности и вычисления значения измеряемой величины с учетом коэффициентов, полученных при калибровке с последующим отображением значения Rx на цифровом табло.

    Мегаомметр Е6-22 состоит из четырех основных узлов:

    • устройства преобразования (УП);
    • источника питания (ИП);
    • аккумуляторной батареи (АБ);
    • устройства регистрации (УР).
  • Технические характеристики мегаомметра Е6-22:

    Параметр Значение
    Диапазон измерения сопротивления 1 кОм - 10000 МОм
    Погрешность измерения, % 1,5 - 2,5
    Испытательное напряжение, В 100, 500, 1000
    Вид индикации цифровой
    Напряжение питающей сети однофазного переменного тока, В / Частота, Гц 220 / 50
    Потребляемая мощность, ВА 15
    Питание от батареи, В 12
    Габаритные размеры, мм 200х170х150
    Масса, кг 4
    Температура окружающего воздуха, °С от -20 до +50
    Относительная влажность воздуха, % 80 при 25°С
    Атмосферное давление, кПа от 84 до 106,7
    Заменяемые приборы Ф4102/1-1М, ЭС0202/1Г
  • Комплект поставки Е6-22

    Наименование Количество
    1 Мегаомметр цифровой Е6-22 1
    2 Кабель измерительный 2
    3 Шнур сетевой SCZ-1 1
    4 Адаптер внешнего источника 1
    5 Запасные части: вставка плавкая ВП2Б-1 1 А АГ0.481.304 ТУ 2
    6 Зажим изолированный 37 мм TYPE Alligator (черный) 3
    7 Ремень 1
    8 Руководство по эксплуатации 1
    9 Упаковка 1
