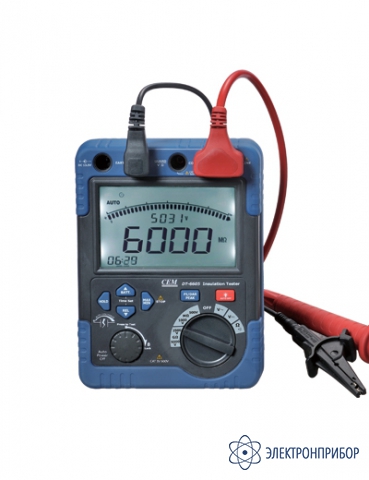

DT-6605 — мегаомметр

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      56018-13

    • Производитель

      CEM, Китай

    • Артикул

      481653

    Назначение мегаомметра DT-6605:

    Измеритель сопротивления изоляции цифровой DT-5500 предназначен для измерения сопротивления изоляции, напряжения постоянного и переменного тока, а также электрического сопротивления участка цепи.

    Описание мегаомметра DT-6605:

    Измеритель DT-6605 представляет собой цифровыой измерительный прибор. Принцип действия измерителя DT-6605 основан на измерении тока, протекающего через измеряемое сопротивление, при приложении фиксированного значения испытательного напряжения постоянного тока. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

    Конструктивно измеритель DT-6605 выполнен в ударопрочном корпусе из полипропилена. Основные узлы измерителя: измеритель тока, АЦП, микропроцессор, преобразователь напряжения, цифровой монохромный жидкокристаллический индикатор с подсветкой. Управление процессом измерения осуществляется встроенным микропроцессором.

    Для выбора выходного напряжения в измерителе используется поворотный переключатель. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы с логарифмической шкалой. Измеритель DT-6605 снабжен функциями контроля заряда батареи питания и автоматического отключения при бездействии. Питание DT-6605 осуществляется от встроенной аккумуляторной батареи. DT-6605 имеет защиту от перегрузки по напряжению.

    Особенности мегаомметра DT-6605:

    • Измерение сопротивления изоляции до 1000 ГОм (1 ТОм) напряжением от 500 до 5000 В;
    • Большой дисплей с подстветкой;
    • Указатель поляризационных измерений;
    • Функция временных измерений;
    • Указание выходного напряжения и снятия нагрузочного напряжения;
    • Автовыключение;
    • Индикация разряда батарей;
    • Категория безопасности IEC61010-1 CAT IV 600V.
  • Технические характеристики мегаомметра DT-6605:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 500 В, 1000 В, 2500 В, 5000 В
    Пределы измерений 999 МОм (500 В); 1.99 ГОм (1000 В); 99.9 ГОм (2500 В); 1000 ГОм (5000 В)
    Погрешность измерения ± 5% ± 3 е.м.р.; ± 20% (>100 ГОм)
    Минимальное измеряемое сопротивление 0.1 МОм
    Тестовый ток 1,3 мА
    НАПРЯЖЕНИЕ (постоянное/переменное)
    Пределы измерений 600 В
    Погрешность ±2% ± 3 е.м.р.
    Максимальное разрешение 1 В
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 8 элементов LR14/R14
    Габаритные размеры 245х210х94 мм
    Масса 2 кг
  • Комплект поставки DT-6605

    Наименование Количество
    1 Мегаомметр DT-6605 1
    2 Щуп чёрного тестового провода с одним зажимом «крокодил» 1
    3 Щуп зелёного тестового провода с одним зажимом «крокодил» 1
    4 Щуп красного тестового провода с одним зажимом «крокодил» 1
    5 Щуп красного тестового провода с одним зажимом «крокодил» 2
    6 Батареи R14 по 1,5В 1
    7 Ящик для инструментов 1
