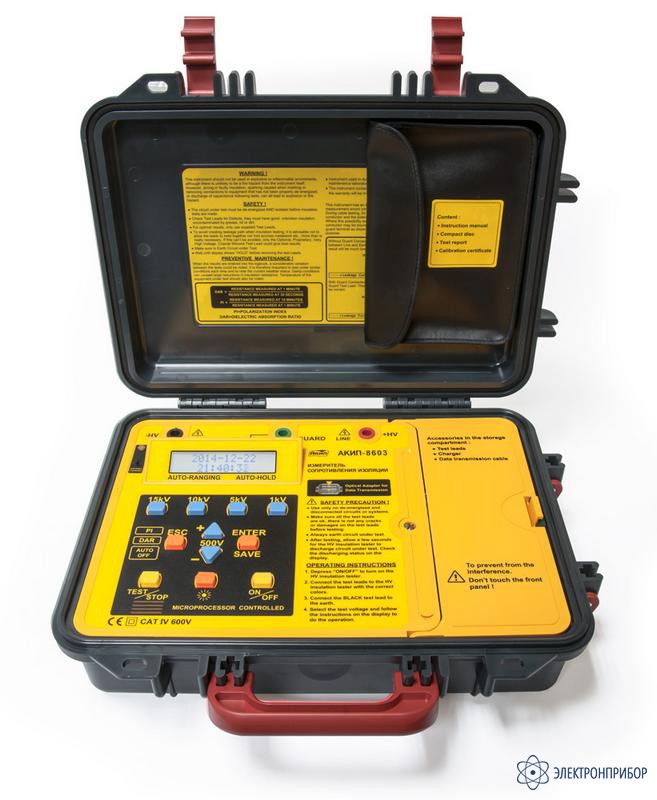

АКИП-8603 — измеритель сопротивления изоляции

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности измерителя сопротивления изоляции АКИП-8603:

    • Микропроцессорное управление, 12-разрядное АЦП;
    • Измерение сопротивления изоляции до 2 ТОм, испытательное напряжение от 500 В до 15000 В пост. (30 номиналов);
    • Вольтметр постоянного и переменного напряжения до 600 В;
    • Автоматический расчет коэффициентов поляризации PI и абсорбции DAR;
    • Звуковой и текстовый индикатор, предупреждающий о наличии опасного напряжения в подключаемой цепи;
    • Автоматический выбор пределов измерения, автоудержание показаний (AutoHold);
    • Линейная шкала, индицирующая нарастание / спад тестового напряжения;
    • Автоматический разряд накопительного конденсатора;
    • Автоматическое отключение высокого напряжения U испыт в случае пробоя изоляции;
    • Календарь, встроенный таймер: 1…30 мин;
    • 200 ячеек памяти для хранения результатов измерений;

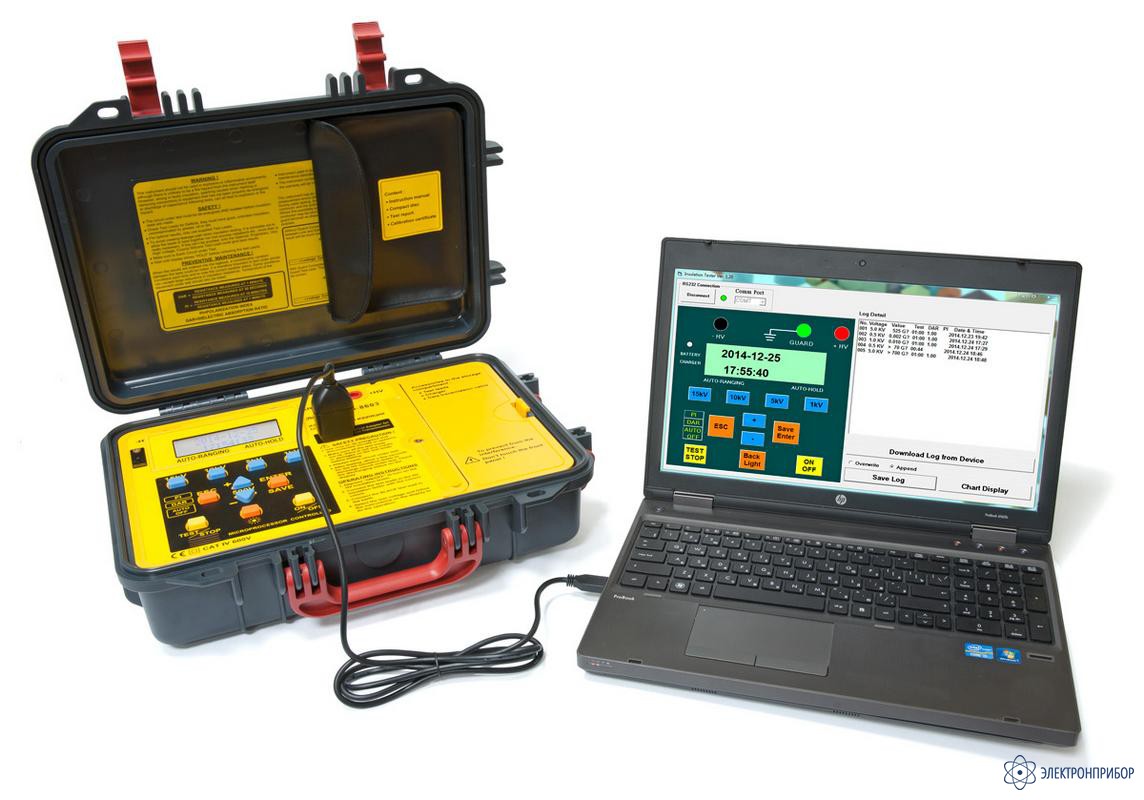

    • Интерфейс USB (эмулятор RS-232) для передачи данных на ПК;
    • Двухстрочный ЖК-индикатор (2 х 16) с подсветкой;
    • Встроенный контейнер для укладки ЗИП;
    • Ударопрочный корпус, высокие эргономические показатели;
    • Система энергосбережения аккумуляторов, автоматическое выключение питания;
    • Испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей (питания и освещения).
  • Технические характеристики измерителя сопротивления изоляции АКИП-8603:

    Параметр Значение
    Сопротивление изоляции
    Испытательное напряжение (постоянное) 500 ... 15000 В (шаг изменения 500 В; 30 номиналов Uисп) или фиксированные значения: 1 / 5 / 10 / 15 кВ (выбор на передней панели)
    Пределы измерений До 70 ГОм при Uисп= 0,5 кВ; до 2 ТОм при Uисп= 15 кВ
    Разрешение 1 / 10 / 100 МОм / 1 ГОм на пределах соответственно: 2 / 20 / 200 ГОм / 2 ТОм
    Тестовый ток 5 мкА
    Погрешность измерения ± (5% + 5 ед. счета)
    Длительность измерений Быстрый тест (режим энергосбережения): < 15 с
    Медленный тест: < 100 с
    Вольтметр
    Переменное напряжение 0…600 В
    Постоянное напряжение 0…600 В
    Разрешение 1 В
    Погрешность измерения ± (2% + 3 еденицы счета)
    Общие данные
    Память 200 ячеек для сохранения результатов измерения
    Дисплей 2-строчный ЖКИ (2 х 16)
    Источник питания Аккумуляторная батарея 12 В / 2,3 А*ч ;
    сетевой адаптер-зарядка Uвх = 100…240 В / 0,4 А; Uвых = 24 В / 0,62 А
    Время работы 2…20 ч (в зависимости от режима тестирования)
    Габаритные размеры 430 х 324 х 127 мм
    Масса 5 кг

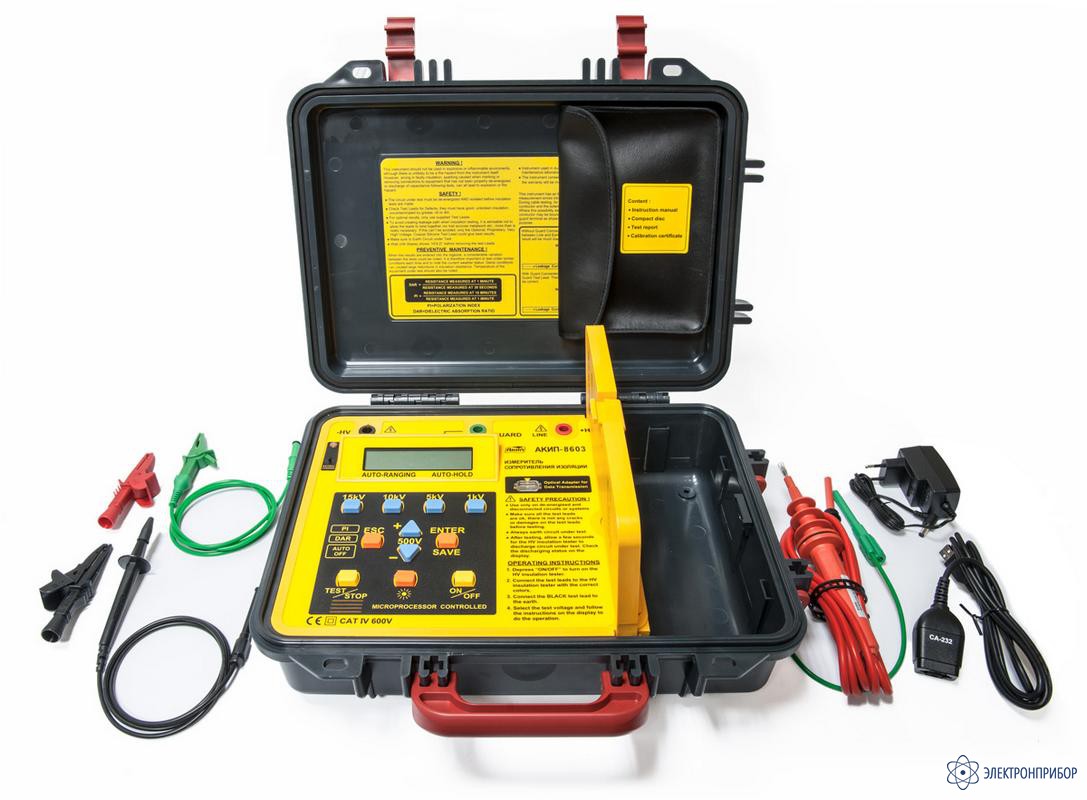

  • Комплект поставки АКИП-8603

    Наименование Количество
    1. Измеритель сопротивления изоляции АКИП-8603 1
    2. Комплект измерительных проводов (3-Al30G+Al30B+Al58) 1
    3. Зажимы "крокодил" (Al23) 2
    4. Сетевой адаптер питания 1
    5. Диск с программным обеспечением 1
    6. Кабель USB 1
    7. Руководство по эксплуатации (на CD-диске) 1
