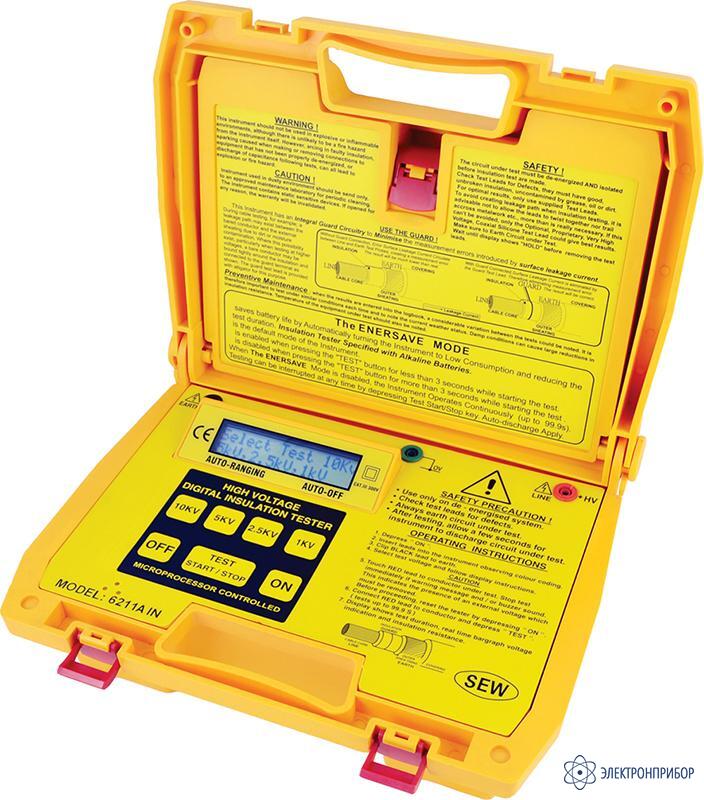

6211 IN — цифровой измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание цифрового измерителя сопротивления изоляции 6211 IN:

    Принцип действия измерителя сопротивления изоляции 6211 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

    Измеритель 6211 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

    Измеритель 6211 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2801 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели.

    Измеритель 6211 IN выполнен в противоударном , пыле - и влагонепроницаемом корпусе.

    Особенности цифрового измерителя сопротивления изоляции 6211 IN:

    • Микропроцессорное управление;
    • 12-разрядное АЦП;
    • Измерение сопротивления изоляции постоянным напряжением от 1000 В до 10000 В;
    • Звуковой и текстовый индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
    • Система энергосбережения источников питания;
    • Контроль состояния источников питания;
    • Автоматический выбор пределов измерения;
    • Автоматическое выключение питания;
    • Линейная шкала, индицирующая нарастание / спад тестового напряжения;
    • Автоматический разряд накопительного конденсатора;
    • Индикация времени продолжительности теста;
    • Автоматическое отключение высокого напряжения в случае пробоя изоляции;
    • Хранение данных калибровки в перепрограммируемом ПЗУ (EEPROM);
    • Двухстрочный ЖК индикатор (2 х 20);
    • Ударопрочный корпус;
    • Высокие эргономические показатели;
    • Масса 3,6 кг.
  • Технические характеристики цифрового измерителя сопротивления изоляции 6211 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение 1000 В, 2500 В, 5000 В, 10000 В
    Пределы измерений 60 ГОм (1 кВ); 125 ГОм (2,5 кВ); 250 ГОм (5 кВ);
    500 ГОм (10 кВ)
    Погрешность измерения ± (5 % + 2 ед. счета)
    Длительность измерений Быстрый тест (режим энергосбережения): < 15 с
    Медленный тест: < 100 с
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип С)
    Габаритные размеры 330 х 260 х 160 мм
    Масса 3,6 кг
  • Комплект поставки 6211 IN

    Наименование Количество
    1 Измеритель сопротивления изоляции 6211 IN 1
    2 Измерительные провода 3
    3 Зажимы "крокодил" 2
    4 Источник питания 8
    5 Руководство по эксплуатации 1
