6201 IN — измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание цифрового измерителя сопротивления изоляции 6201 IN:

    Принцип действия измерителя сопротивления изоляции 6201 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

    Измеритель 6201 IN является прибором аналогового типа с выводом результата измерений на стрелочный индикатор.

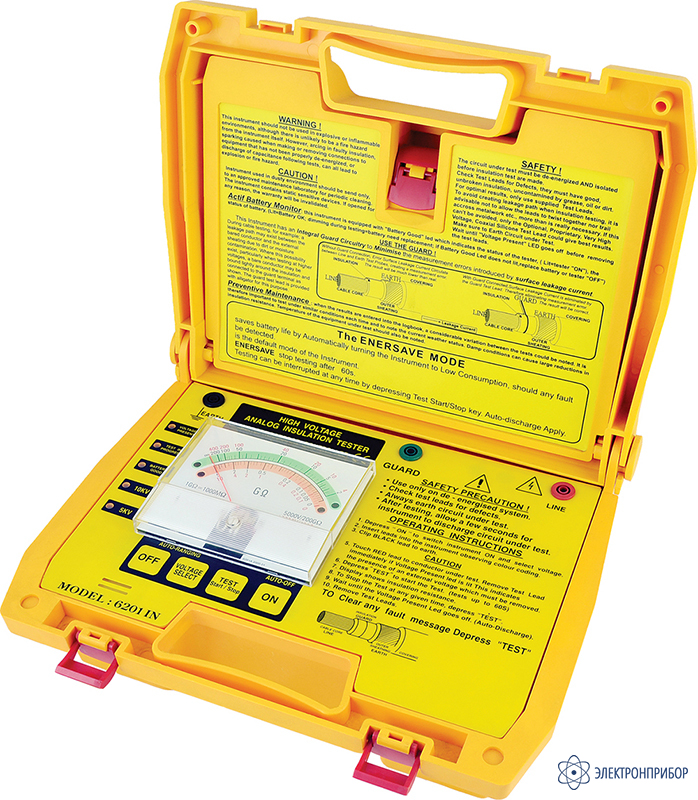

    Измеритель 6201 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2801 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

    Особенности цифрового измерителя сопротивления изоляции 6201 IN:

    • Микропроцессорное управление;
    • Измерение сопротивления изоляции постоянным напряжением от 5000 В до 10000 В;
    • Звуковой и светодиодный индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
    • Контроль состояния источников питания;
    • Автоматический выбор пределов измерения;
    • Автоматическое выключение питания;
    • Стрелочная индикация спада тестового напряжения;
    • Автоматический разряд накопительного конденсатора;
    • Двухдиапазнная стрелочная шкала;
    • Светодиодная индикация выбранного испытательного напряжения и диапазона измерения;
    • Встроенный контейнер для укладки ЗИП;
    • Ударопрочный корпус;
    • Высокие эргономические показатели;
    • Масса 3,6 кг.
  • Технические характеристики цифрового измерителя сопротивления изоляции 6201 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 5000 В, 10000 В
    Пределы измерений 5; 200 ГОм (5000 В); 10; 400 ГОм (10000 В)
    Пределы допускаемой основной приведенной к конечному значению шкалы погрешности ± 5 % от предела измерений
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип С)
    Габаритные размеры 330 х 260 х 160 мм
    Масса 3,6 кг
  • Комплект поставки 6201 IN

    Наименование Количество
    1 Измеритель сопротивления изоляции 6201 IN 1
    2 Измерительные провода 3
    3 Зажимы "крокодил" 2
    4 Источник питания 8
    5 Руководство по эксплуатации 1
