4153 IN — многофункциональный цифровой автотестер

Сохранить в PDF Распечатать
  • Описание многофункционального цифрового автотестера 4153 IN:

    Измеритель 4153 IN предназначен для измерения сопротивления заземления, а также ополнительно измеряет электрическое сопротивление и переменное напряжение.

    Принцип действия измерителя сопротивления изоляции 4153 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

    Измеритель 4153 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

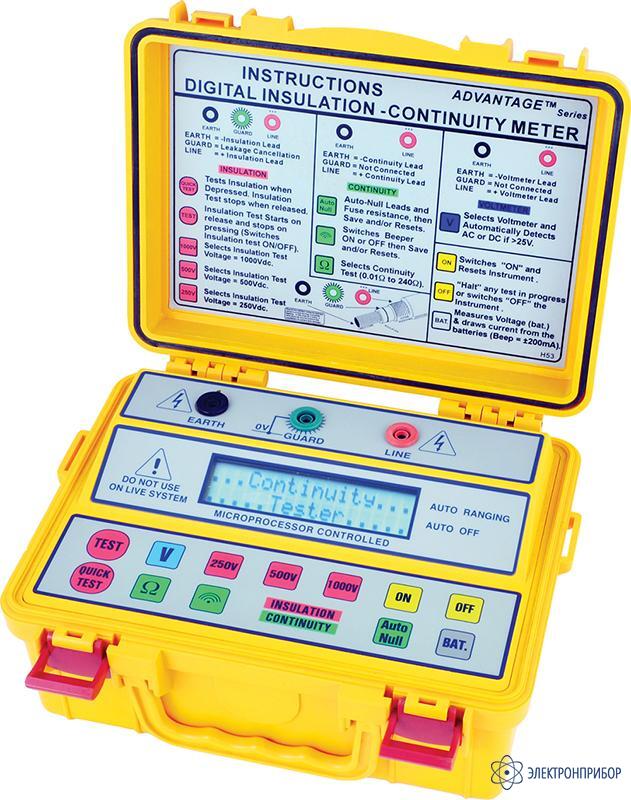

    Измеритель 4153 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 4153 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на верхней панели. Измеритель выполнен в противоударном , пыле - и влагонепроницаемом корпусе.

    Особенности многофункционального цифрового автотестера 4153 IN:

    • измерение R изоляции (2кОм…8ГОм/ U теста 250/500/1000В);
    • измерение R цепи (0,01…1999 Ом/ Iтест 250мА);
    • измерение напряжения (950В пост./ 700В перем.);
    • быстрый тест;
    • прозвон цепи;
    • автоустановка 0″ сопротивления (до 5 Ом);
    • автоудержание;
    • батарейное питание;
    • автовыключение;
    • таймер;
    • масса 1,5 кг.
  • Технические характеристики многофункционального цифрового автотестера 4153 IN:

    Параметр Значения
    Режим измерения сопротивления изоляции
    Испытательное напряжение постоянного тока 250 В, 500 В, 1000 В
    Предел измерений 750 МОм, 1500 МОм, 2000 МОм
    Значение единицы младшего разряда (к) 0,0001...1 МОм, 0,1...1 МОм, 1 МОм
    Предел допускаемой основной абсолютной погрешности ±(0,3×Rх+2×к) от 5 кОм до 30 кОм
    ±(0,02×Rх+1×к) от 30 кОм до 3 ГОм
    Допустимое отклонение испытательного напряжения +20 %
    Максимальный ток в цепи 1,3 мА
    Режим измерения действующего значения напряжения переменного тока
    Диапазон измерений 25...600 В переменное и постоянное
    Значение единицы младшего разряда (к) 1 В
    Предел допускаемой основной абсолютной погрешности (U x – измеренные значения напряжения) ±(0,02×Uх+1×к) В
    Диапазон частот -
    Режим измерения электрического сопротивления по постоянному току
    Диапазон измерений 0,1...10 Ом, 10...100 Ом, 100...200 Ом
    Значение единицы младшего разряда (к) 0,01 Ом, 0,1 Ом, 1 Ом
    Предел допускаемой основной абсолютной погрешности ±(0,02×Rх+1×к) Ом
    Тестовый ток 200 мА
    Общие характеристики
    Пределы допускаемой дополнительной абсолютной погрешности измерений не превышают пределов основной погрешности в диапазоне (0...40) ° С
    Напряжение питания (элементы АА) 1,5 В × 8
    Условия эксплуатации температура 0...40 °С;
    относительная влажность не более 80 %
    Габаритные размеры 250 × 190 × 110 мм
    Масса 1,5 кг
  • Комплект поставки 4153 IN

    Наименование Количество
    1. Цифровой измеритель сопротивления изоляции 4153 IN 1
    2. Измерительные провода 3
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Предохранитель 1
    6. Руководство по эксплуатации 1
