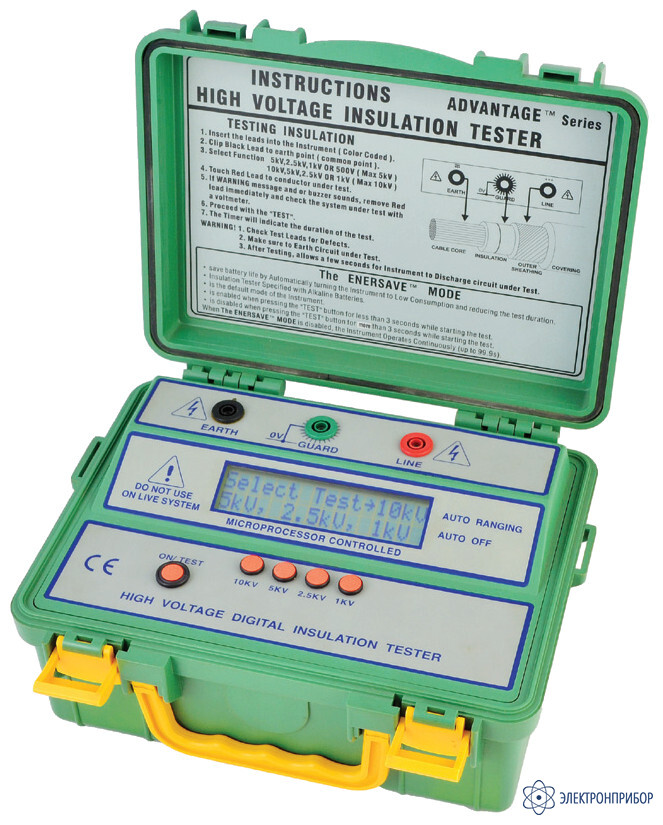

4104 IN — цифровой измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание цифрового измерителя сопротивления изоляции 4104 IN:

    Принцип действия измерителя сопротивления изоляции 4104 IN основан на измерении падения напряжений на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

    Измеритель 4104 IN выполнен с использование аналого-цифрового преобразователя и встроенного микропроцессора, что позволяет выводить результат измерений в цифровом виде на двухстрочный жидкокристаллический индикатор. Встроенный микропроцессор позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

    Измеритель сопротивления изоляции 4104 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели расположены индикаторы, органы управления и гнезда для подключения измерительных кабелей.

    Особенности цифрового измерителя сопротивления изоляции 4104 IN:

    • Микропроцессорное управление;
    • Измерение сопротивления изоляции постоянным напряжением от 500 В до 5000 В;
    • Звуковой и текстовый индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
    • Система энергосбережения источников питания;
    • Контроль состояния источников питания;
    • Автоматический выбор пределов измерения;
    • Автоматическое выключение питания;
    • Линейная шкала, индицирующая нарастание / спад тестового напряжения;
    • Индикация времени продолжительности теста;
    • Автоматический останов теста в случае пробоя изоляции;
    • Двухстрочный ЖК индикатор (2 х 16) с наклонным расположением;
    • Масса 1 кг.
  • Технические характеристики цифрового измерителя сопротивления изоляции 4104 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 1000 В, 2500 В, 5000 В, 10000 В
    Пределы измерений 60 ГОм (1 кВ); 150 ГОм (2,5 кВ); 300 ГОм (5 кВ);
    600 ГОм (10 кВ)
    Погрешность измерения ± (5 % + 2 ед. счета)
    Длительность измерений Быстрый тест (режим энергосбережения): < 15 с
    Медленный тест: < 100 с
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип АА)
    Габаритные размеры 230 х 180 х 115 мм
    Масса 1 кг
  • Комплект поставки 4104 IN

    Наименование Количество
    1. Цифровой измеритель сопротивления изоляции 4104 IN 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Плечевой ремень 1
    6. Руководство по эксплуатации 1
