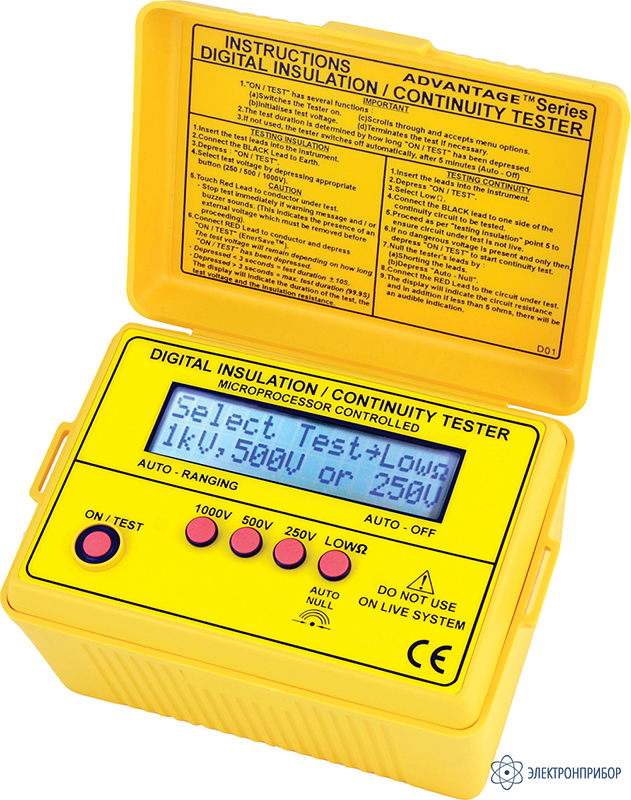

2801 IN — цифровой измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание аналогового измерителя сопротивления изоляции 2801 IN:

    Принцип действия измерителя сопротивления изоляции 2801 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

    Измеритель 2801 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Дополнительно с аналого-цифровым преобразователем применен встроенный микропроцессор, что позволяет выполнять дополнительные функции такие, как автоматический выбор предела измерений, автоматическая установка нуля, автоматическое выключение питания, контроль за состоянием батарей, индикацию испытательного напряжения и время его приложения.

    Измеритель 2801 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2801 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

    Особенности аналогового измерителя сопротивления изоляции 2801 IN:

    • Микропроцессорное управление;
    • Измерение сопротивления изоляции постоянным напряжением от 250 В до 1000 В;
    • Звуковой и текстовый индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
    • Измерение сопротивления цепи, прозвон цепи;
    • Автоматическая установка нуля;
    • Система энергосбережения источников питания;
    • Контроль состояния источников питания;
    • Автоматический выбор пределов измерения;
    • Автоматическое выключение питания;
    • Линейная шкала, индицирующая нарастание / спад тестового напряжения;
    • Автоматический разряд накопительного конденсатора;
    • Индикация времени продолжительности теста;
    • Автоматический останов теста в случае пробоя изоляции;
    • Двухстрочный ЖК индикатор (2 х 16);
    • Высокие эргономические показатели;
    • Масса 0,63 кг.
  • Технические характеристики цифрового измерителя сопротивления изоляции 2801 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 250 В, 500 В, 1000 В
    Пределы измерений 1 ГОм (250 В); 2 ГОм (500 В); 3 ГОм (1 кВ)
    Погрешность измерения ± (5,0 % + 2 ед. счета)
    Тестовый ток 1,5 мА
    Длительность измерений Быстрый тест (режим энергосбережения): < 15 с
    Медленный тест: < 100 с
    СОПРОТИВЛЕНИЕ ЦЕПИ
    Пределы измерений 0,5; 5; 50; 500 Ом
    Погрешность измерения ± (5 % + 2 ед. счета)
    Максимальное разрешение 1 мОм
    Тестовый ток 220 мА
    Прозвон цепи Включается зуммер при сопротивлении менее 5 Ом
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип АА)
    Габаритные размеры 170 х 120 х 95 мм
    Масса 0,63 кг
  • Комплект поставки 2801 IN

    Наименование Количество
    1. Аналоговый измеритель сопротивления изоляции 2801 IN 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Предохранитель 1
    6. Плечевой ремень 1
    7. Руководство по эксплуатации 1
