Измерители сопротивления электроизоляции (мегаомметры, мегомметры)

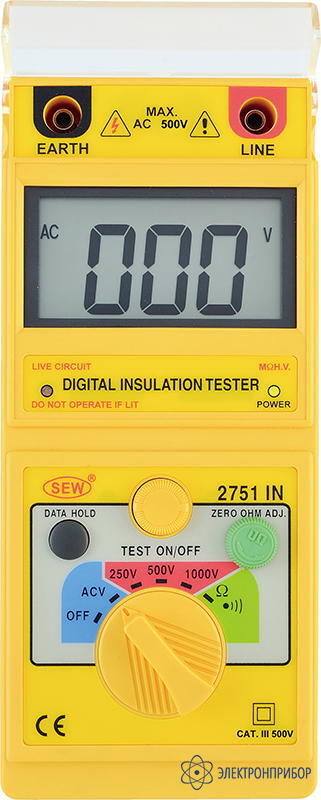

2751 IN — цифровой измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание аналогового измерителя сопротивления изоляции 2751 IN:

    Принцип действия измерителя сопротивления изоляции 2751 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель 2751 IN выполнен с использованием аналого-цифрового преобразователя и выводом результата измерений в цифровом виде. Измеритель 2751 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2751 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на на верхней панели.

    Особенности аналогового измерителя сопротивления изоляции 2751 IN:

    • Измерение сопротивления изоляции и сопротивления цепи;
    • Фиксированные значения постоянного напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В;
    • Измерение переменного напряжения до 600 В;
    • Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА;
    • Функция удержания показаний, таймер режимов тестирования (3 ... 5 мин);
    • Автоматический разряд накопительного конденсатора;
    • Измерение сопротивления низкоомной цепи током 200 мА;
    • Звуковой прозвон цепи;
    • Индикация наличия опасного напряжения в тестируемой цепи;
    • Цифровой ЖК индикатор (68 х 34 мм);
    • Батарейное питание, автооключение;
    • Индикация разряда источников питания;
    • Компактность, надёжность;
    • Масса 600 гр.
  • Технические характеристики измерителя сопротивления изоляции 2751 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 250 В, 500 В, 1000 В
    Допустимое отклонение ипытательного напряжения ± 10 %
    Пределы измерений 20 МОм (250 В), 200 МОм (500 В), 2000 МОм (1000 В)
    Разрешение 10 кОм, 100 кОм, 1 МОм
    Погрешность измерения ± (1,5 % + 5 ед. счета)
    ± (2,5 % + 3 ед. счета)
    ± (5,0 % + 3 ед. счета)
    Тестовый ток 1 мА
    СОПРОТИВЛЕНИЕ ЦЕПИ
    Пределы измерений 20 Ом, 200 Ом, 2000 Ом
    Разрешение 0,01 Ом, 0,1 Ом, 1 Ом
    Погрешность измерения ± (1,5 % + 3 ед. счета)
    Напряжение без нагрузки 4 В минимум
    Тестовый ток 200 мА (минимально)
    Прозвон цепи Включается зуммер при сопротивлении менее 1 Ом
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Предел измерений 600 В
    Погрешность измерений ± (1,5% + 3 ед. счета)
    Полоса частот 40 … 120 Гц
    Разрешение 1 В
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 6 (тип АА)
    Потребляемый ток 300 мА
    Таймер тестирования 3 ... 5 минут
    Дисплей ЖКИ, 3 1/2 разряда (максимальное индицируемое число 2000)
    Габаритные размеры 205 х 90 х 55 мм
    Масса 0,6 кг
  • Комплект поставки 2751 IN

    Наименование Количество
    1. Аналоговый измеритель сопротивления изоляции 2751 IN 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Предохранитель 1
    6. Плечевой ремень 1
    7. Руководство по эксплуатации 1
