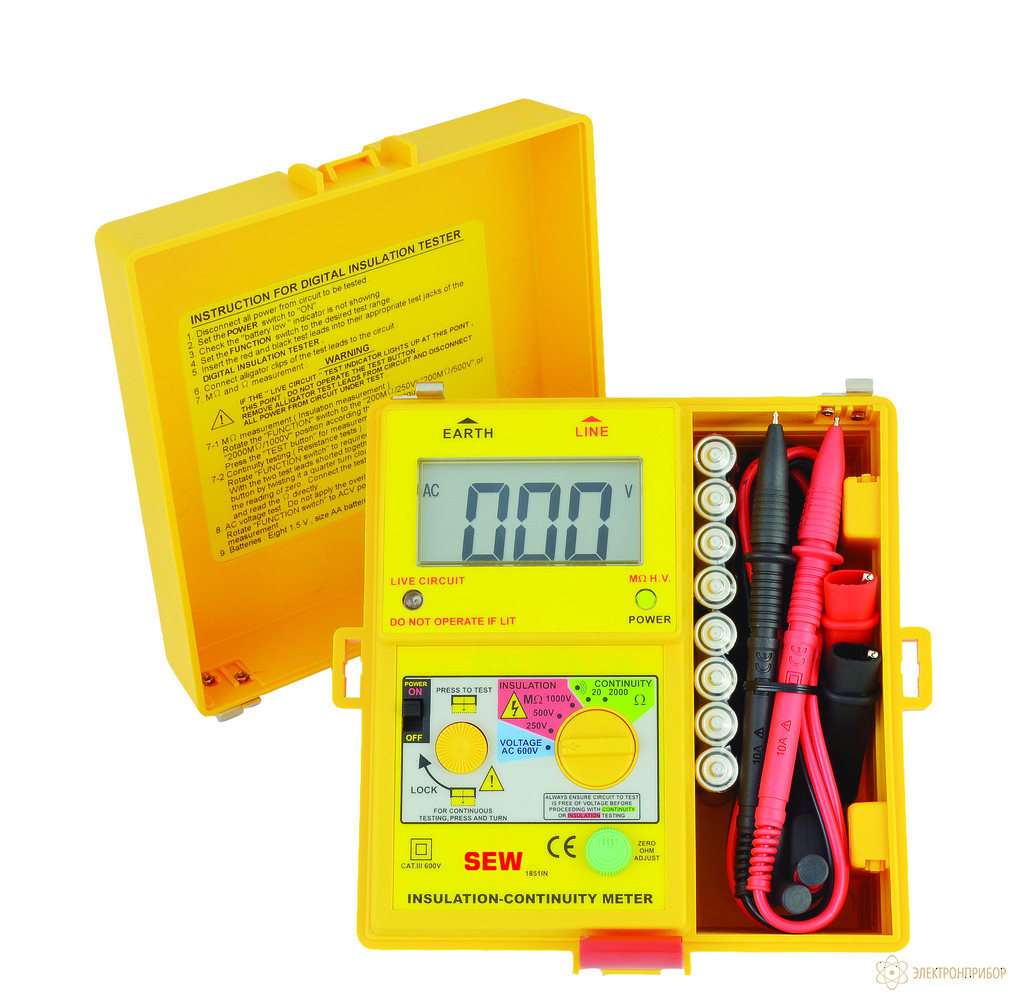

1851 IN — цифровой измеритель сопротивления изоляции

Сохранить в PDF Распечатать
  • Описание аналогового измерителя сопротивления изоляции 1851 IN:

    Принцип действия измерителя сопротивления изоляции 1851 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления. Измеритель1851 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 1851 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

    Особенности аналогового измерителя сопротивления изоляции 1851 IN:

    • Измерение сопротивления изоляции, сопротивления цепи и переменного напряжения;
    • Три фиксированных значения постоянного напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В;
    • 3 1/2 цифровой ЖК индикатор;
    • Большой дисплей ЖКИ (68 х 34 мм);
    • Измерение переменного напряжения до 600 В;
    • Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА;
    • Измерение сопротивления низкоомной цепи током 200 мА;
    • Автоматический разряд накопительного конденсатора;
    • Звуковой прозвон цепи;
    • Индикация наличия опасного напряжения в тестируемой цепи;
    • Батарейное питание;
    • Индикация разряда источников питания;
    • Простота, компактность, надёжность;
    • Масса 1,04 кг.
  • Технические характеристики аналогового измерителя сопротивления изоляции 1851 IN:

    Параметр Значения
    СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
    Испытательное напряжение (постоянное) 250 В, 500 В, 1000 В
    Допустимое отклонение ипытательного напряжения ± 10 %
    Пределы измерений 200 МОм (250 В, 500 В); 2000 МОм (1000 В)
    Погрешность измерения ± (1,5 % + 5 ед. счета) на пределе 200 МОм;
    ± (3,0 % + 3 ед. счета) на пределе 2000 МОм
    Разрешение 100 кОм на пределе 200 МОм; 1 МОм на пределе 2000 МОм
    Тестовый ток 1 мА
    СОПРОТИВЛЕНИЕ ЦЕПИ
    Пределы измерений 20 Ом; 2000 Ом
    Погрешность измерения ± 1 %
    Разрешение 0,01 Ом на пределе 20 Ом; 1 Ом на пределе 2000 Ом
    Напряжение на "открытых" концах Минимум 4 В
    Тестовый ток Минимум 210 мА
    Прозвон цепи Включается зуммер при сопротивлении менее 10 Ом
    ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
    Предел измерений 600 В
    Погрешность измерений ± (1,5 % + 3 ед. счета)
    Разрешение 1 В
    Полоса частот 40 … 120 Гц
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 1,5 В х 8 (тип АА)
    Габаритные размеры 170 х 165 х 92 мм
    Масса 1,04 кг
  • Комплект поставки 1851 IN

    Наименование Количество
    1. Аналоговый измеритель сопротивления изоляции 1851 IN 1
    2. Измерительные провода 2
    3. Зажимы "крокодил" 2
    4. Источник питания 8
    5. Предохранитель 1
    6. Плечевой ремень 1
    7. Руководство по эксплуатации 1
